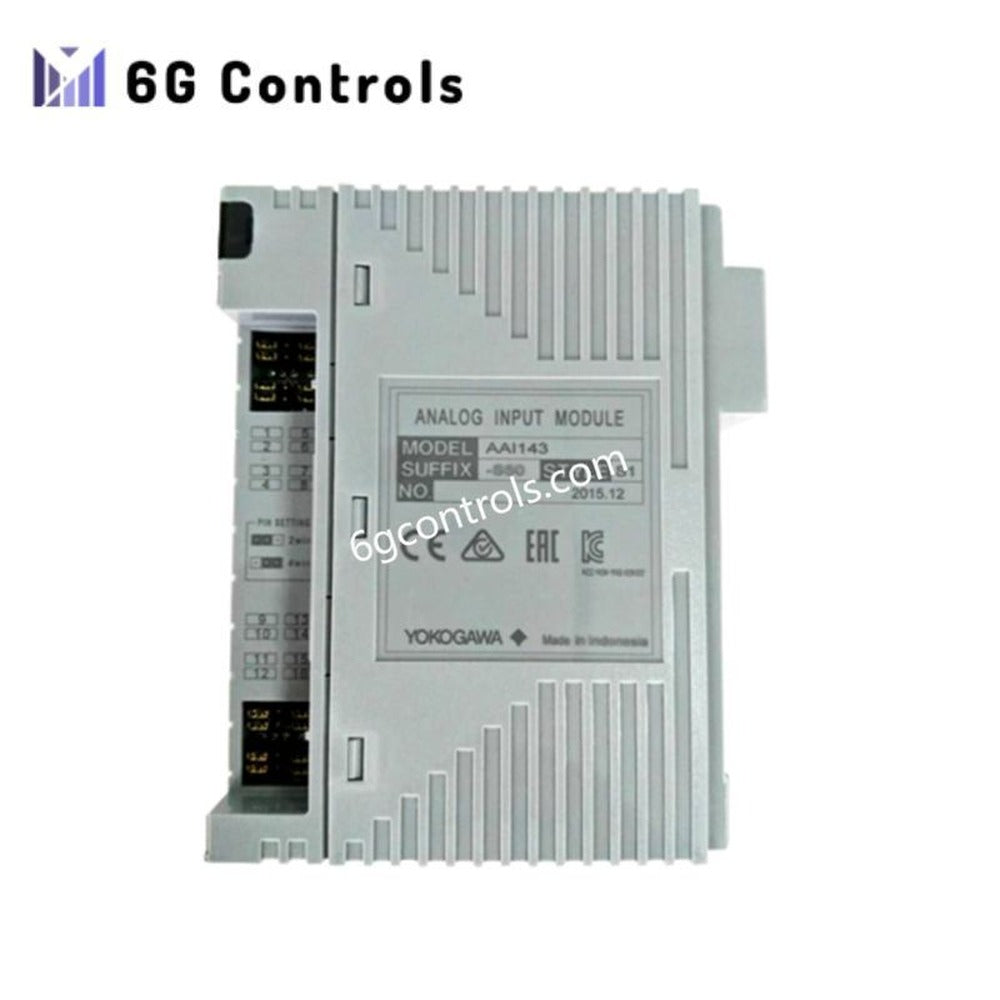

ماژول ورودی آنالوگ ۱۶ کاناله یوکوگاوا AAI143-H00/A4S10

12 موجود است

Manufacturer: Yokogawa
Product No.: AAI143-H00/A4S10
Product Type: ماژول ورودی آنالوگ
Condition: کاملاً نو
Payment: حواله تلگرافی، وسترن یونیون
Weight: 0.3 kg
Dimensions: 107.5 × 32.8 × 130 mm
Shipping port: شیامن
Warranty: ۱۲ ماه

توضیحات
Reviews
ارسال و پرداخت

مرور کلی

Yokogawa AAI143-H00/A4S10 یک ماژول ورودی آنالوگ 16 کاناله از سری FIO (ورودی/خروجی میدانی) است که برای یکپارچه‌سازی با سیستم‌های کنترل CENTUM VP طراحی شده است. این ماژول سیگنال‌های آنالوگ دستگاه‌های میدانی را به داده‌های دیجیتال دقیق برای ایستگاه کنترل میدانی (FCS) تبدیل می‌کند و از پایش و کنترل قابل‌اعتماد فرایندهای صنعتی پشتیبانی می‌کند. طراحی فشرده و مستحکم آن، عملکرد پایدار را حتی در محیط‌های صنعتی سخت تضمین می‌کند.

ویژگی‌های کلیدی

16 کانال ورودی آنالوگ ایزوله برای دریافت سیگنال با چگالی بالا
پذیرش ورودی ولتاژ یا جریان، قابل پیکربندی برای هر کانال
ماژول فشرده: 107.5 × 32.8 × 130 میلی‌متر، وزن 0.3 کیلوگرم
پشتیبانی از ترانسمیترهای 2 سیمه یا 4 سیمه با پایه‌های قابل پیکربندی
اتصال انعطاف‌پذیر از طریق ترمینال‌های گیره فشاری یا رابط MIL با آداپتور کابل KS
دقت بالا و پاسخ سریع، مناسب برای کنترل دقیق فرایند
ولتاژ تحمل بین ورودی و سیستم: 1500 ولت AC، به‌مدت 1 دقیقه
دریفت ناشی از دمای محیط: ±16 میکروآمپر به‌ازای هر 10 °C
سازگار با پروتکل HART برای ارتباط دیجیتال (نوع H)
یکپارچه‌سازی آسان با واحدهای گره باس ESB/ER یا واحدهای کنترل میدانی مبتنی بر FIO

مشخصات فنی

ویژگی	مشخصات
مدل	AAI143-H00/A4S10
نوع ماژول	ورودی آنالوگ (سری FIO)
کانال‌ها	16 ورودی آنالوگ ایزوله
سیگنال ورودی	4–20 میلی‌آمپر، ولتاژ/جریان قابل پیکربندی
جریان ورودی مجاز	24 میلی‌آمپر
مقاومت ورودی	روشن: 270–350 Ω؛ خاموش: ≥500 kΩ
دقت	±16 میکروآمپر
دوره به‌روزرسانی داده	10 میلی‌ثانیه
منبع تغذیه ترانسمیتر	19.0–25.5 ولت، حداکثر خروجی 25 میلی‌آمپر
پیکربندی	2 سیمه / 4 سیمه، قابل انتخاب برای هر کانال
دریفت (دمای محیط)	±16 میکروآمپر / 10 °C
حداکثر مصرف جریان	230 میلی‌آمپر (5 ولت DC)، 540 میلی‌آمپر (24 ولت DC)
اتصال	ترمینال گیره فشاری، رابط MIL، آداپتور کابل KS1
پشتیبانی از پروتکل	HART (نوع H)
نصب	نصب‌شده در واحدهای گره باس ESB/ER یا واحدهای میدانی FIO
ابعاد	107.5 × 32.8 × 130 میلی‌متر
وزن	0.3 کیلوگرم

کاربردها

پایش متغیرهای فرایندی در کارخانه‌های شیمیایی، نیروگاه‌ها و تأسیسات نفت و گاز
یکپارچه‌سازی با CENTUM VP و دیگر سیستم‌های کنترل مبتنی بر FIO
دریافت سیگنال با چگالی بالا برای واحدهای کنترل میدانی که به ماژول‌های فشرده نیاز دارند

سؤالات متداول

سؤال: آیا این ماژول می‌تواند با ترانسمیترهای 2 سیمه و 4 سیمه کار کند؟ پاسخ: بله، هر کانال را می‌توان با استفاده از تنظیمات اختصاصی پایه‌ها به‌صورت جداگانه پیکربندی کرد.

سؤال: حداکثر جریان ورودی هر کانال چقدر است؟ پاسخ: این ماژول برای هر کانال تا 24 میلی‌آمپر را امکان‌پذیر می‌کند.

سؤال: از کدام گزینه‌های اتصال پشتیبانی می‌شود؟ ترمینال‌های گیره فشاری، کابل‌های رابط MIL و آداپتورهای اختصاصی KS1.

سؤال: آیا این ماژول با همه سیستم‌های CENTUM VP سازگار است؟ پاسخ: پیش از نصب، باید سازگاری با نسخه مشخص CENTUM VP بررسی شود.

سؤال: این مدل در مقایسه با AAI143-H00/A4S00 چگونه است؟ پاسخ: نوع A4S10 از ارتباط HART اضافی پشتیبانی می‌کند و ممکن است گزینه‌های اتصال به‌روزشده‌ای داشته باشد.
