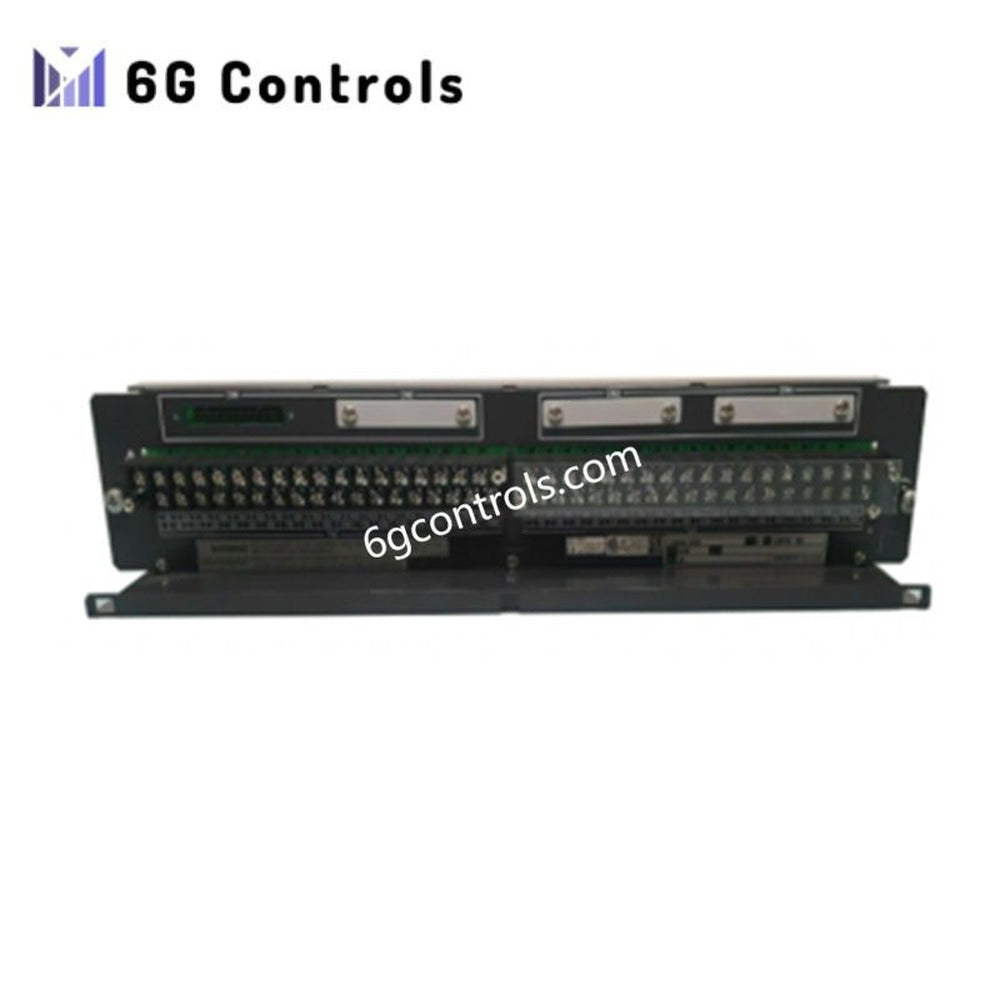

Yokogawa AED5D-01 | Yokogawa Electric | برد ترمینال DCS

مروری بر محصول

برد ترمینال سیم‌کشی میدانی Yokogawa AED5D-01 برای پایداری بلندمدت و حفظ یکپارچگی سیگنال در سیستم‌های کنترل توزیع‌شده Yokogawa طراحی شده است. این برد به‌عنوان یک لایه واسط بین تجهیزات ابزار دقیق سمت فرایند و ماژول‌های I/O سیستم DCS عمل می‌کند و امکان ترمینیشن ساختاریافته، قابل ردیابی و مناسب برای سرویس سیگنال‌های آنالوگ و گسسته را فراهم می‌سازد.

این برد ترمینال که برای هماهنگی با معماری CENTUM شرکت Yokogawa طراحی شده است، بر ایمنی الکتریکی، استحکام مکانیکی و سهولت نگهداری در محیط‌های فرایندی پیوسته تأکید دارد.

عملکرد اصلی

برد ترمینال AED5D-01 یک نقطه ترمینیشن متمرکز برای چندین سیگنال میدانی فراهم می‌کند و پیچیدگی سیم‌کشی داخل تابلوهای کنترل را کاهش می‌دهد. با جداسازی سیم‌کشی میدانی از ماژول‌های سیستم، خطر آسیب‌دیدگی هنگام راه‌اندازی یا تعمیر و نگهداری کاهش یافته و زمان آماده‌به‌کاری کلی سیستم افزایش می‌یابد.

نقش‌های عملکردی اصلی شامل ترمینیشن سیگنال، سازمان‌دهی اتصال زمین، جداسازی کانال‌ها و مسیریابی ایمن کابل‌های میدانی به سیستم‌های I/O شرکت Yokogawa است.

سازگاری با سیستم

کاملاً سازگار با پلتفرم‌های DCS شرکت Yokogawa، از جمله: CENTUM CS 3000 CENTUM VP سایر پیکربندی‌های زیرسیستم I/O شرکت Yokogawa که از بک‌پلین‌های سازگار استفاده می‌کنند

مشخصات فنی

ولتاژ نامی: حداکثر 250 V AC/DC جریان نامی: حداکثر 5 A برای هر نقطه ترمینال انواع سیگنال پشتیبانی‌شده: ورودی/خروجی آنالوگ و ورودی/خروجی دیجیتال تعداد نقاط ترمینیشن: معمولاً 32 تا 64 کانال، بسته به پیکربندی فناوری ترمینال: ترمینال‌های پیچی یا فنری، بسته به سری تولید ایزولاسیون الکتریکی: جداسازی کانال‌ها برای به حداقل رساندن تداخل سیگنال روش نصب: نصب روی ریل DIN یا نصب روی پنل محدوده دمای کاری: 0 °C تا +55 °C محدوده دمای نگهداری: −20 °C تا +70 °C رطوبت نسبی: 5–95% RH، بدون میعان انطباق EMC: مطابق با استانداردهای قابل‌اجراي IEC و EN ​ابعاد: 482.6 × 88.1 × 85 mm وزن: 1.5 kg

ویژگی‌های طراحی و قابلیت اطمینان

برد AED5D-01 برای کارکرد مداوم در اتاق‌های کنترل صنعتی و تابلوهای میدانی ساخته شده است. چیدمان آن شناسایی واضح سیم‌ها، نیروی گیره‌زنی پایدار و مسیرهای مؤثر اتصال زمین را پشتیبانی می‌کند. مواد و فاصله‌گذاری ترمینال‌ها به‌گونه‌ای انتخاب شده‌اند که عملکرد عایقی در برابر ارتعاش، تغییرات دما و چرخه‌های کاری طولانی حفظ شود.

سناریوهای کاربرد معمول

در صنایع فرایندی، این برد ترمینال معمولاً برای اتصال ترانسمیترهای فشار، دما، جریان و سطح به کارت‌های I/O سیستم DCS استفاده می‌شود. در تولید برق و تأسیسات خدماتی، مسیریابی مطمئن سیگنال‌های پایش و حفاظت را پشتیبانی می‌کند. واحدهای تولیدی نیز از آن برای سازمان‌دهی سیم‌کشی حسگرهای گسسته و عملگرها در تابلوهای کنترل متمرکز استفاده می‌کنند.

سؤالات متداول

پرسش: آیا AED5D-01 برای سیگنال‌های آنالوگ و دیجیتال مناسب است؟ پاسخ: بله. این برد ترمینال برای پشتیبانی از سیم‌کشی ترکیبی سیگنال‌های آنالوگ و گسسته در یک مجموعه طراحی شده است؛ البته با رعایت الزامات طراحی سیستم.

پرسش: آیا می‌توان این برد ترمینال را بدون ایجاد اختلال در ماژول I/O تعویض کرد؟ پاسخ: سیم‌کشی میدانی روی برد ترمینال باقی می‌ماند و امکان تعمیر و نگهداری ایمن‌تر و تعویض ماژول را با حداقل سیم‌کشی مجدد فراهم می‌کند.

پرسش: آیا این محصول با سیستم‌های CENTUM VP سازگار است؟ پاسخ: بله. AED5D-01 برای استفاده با CENTUM VP و پلتفرم‌های قدیمی‌تر CENTUM در صورت نصب در پیکربندی صحیح I/O در نظر گرفته شده است.
