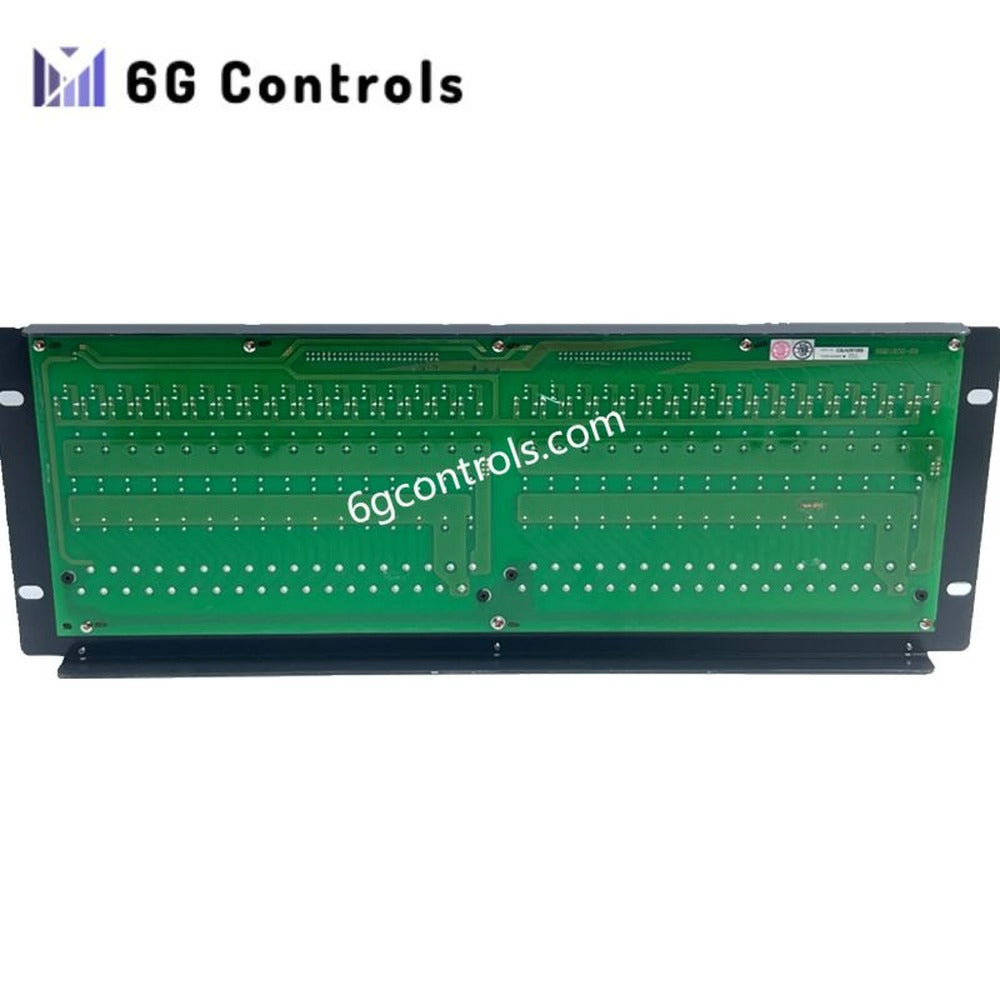

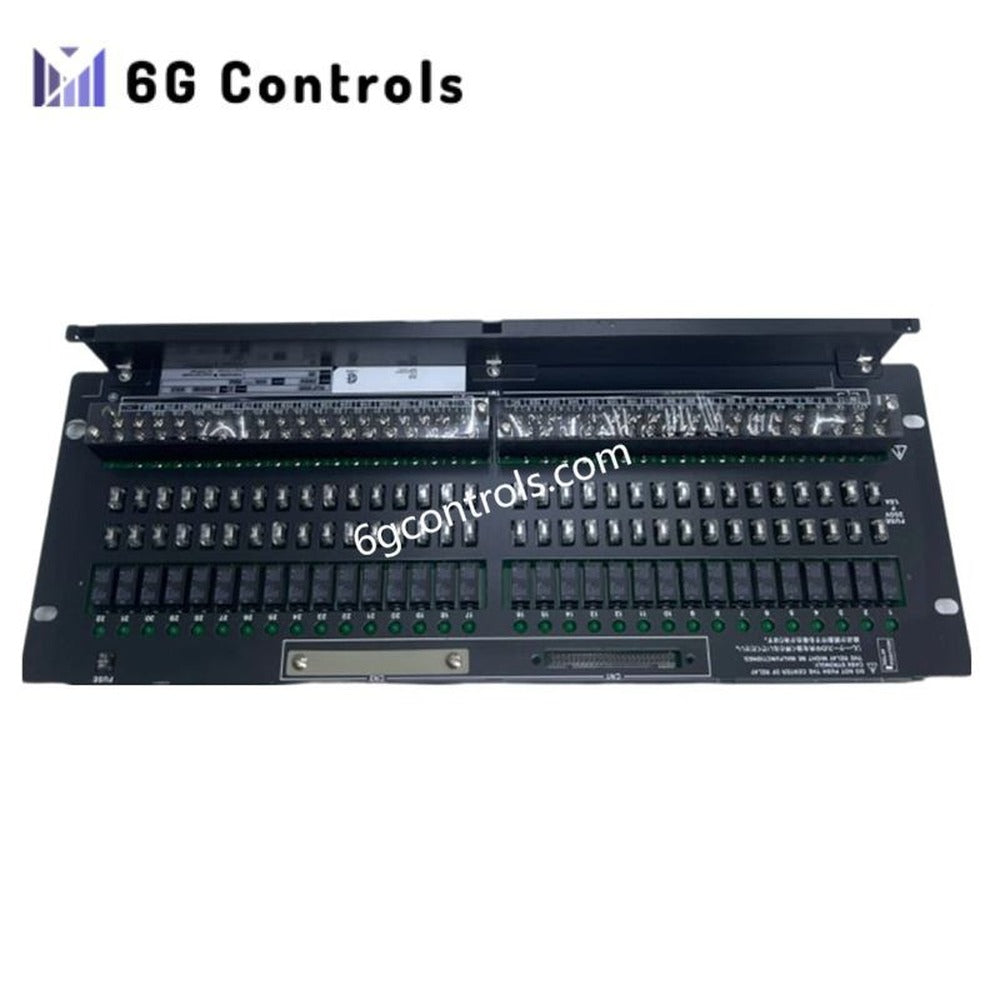

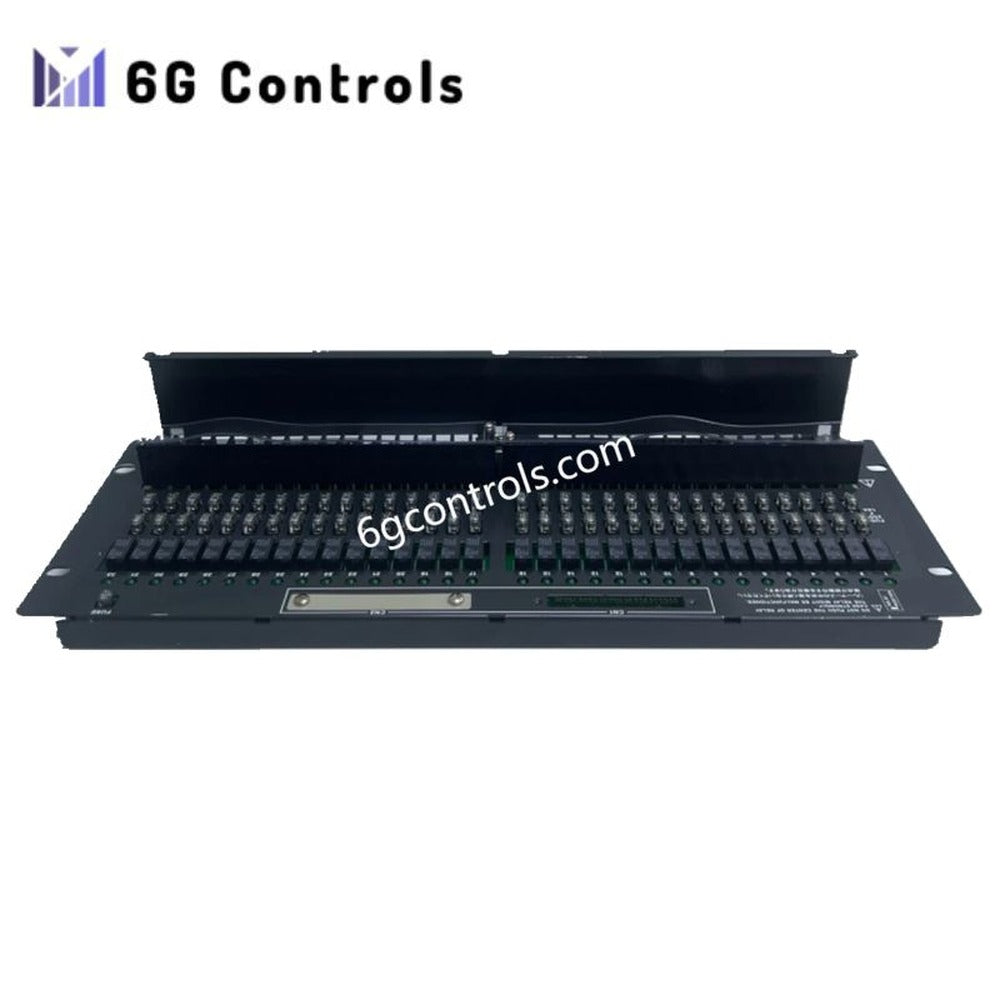

Yokogawa ARM55W-000 برد خروجی رله مکانیکی ۳۲ کاناله

مروری بر محصول

برد خروجی رله ARM55W-000 از شرکت یوکوگاوا الکتریک، یک رابط رله‌ای ورودی/خروجی فیلد است که برای معماری‌های کنترلی CENTUM VP و ProSafe-RS طراحی شده است. این برد سیگنال‌های خروجی دیجیتال ماژول‌های FIO یوکوگاوا را به کنتاکت‌های رله مکانیکی ایزوله تبدیل می‌کند که برای راه‌اندازی مستقیم تجهیزات فیلد مناسب هستند.

این برد که برای کارکرد مداوم در تابلوهای کنترل صنعتی ساخته شده است، سوئیچینگ پایدار با کنتاکت تر را ارائه می‌دهد، از پیکربندی‌های ورودی/خروجی افزونه پشتیبانی می‌کند و ایزولاسیون الکتریکی بین سیستم کنترل و بارهای خارجی را تضمین می‌نماید.

شرح عملکرد

ARM55W-000 به‌عنوان یک لایه واسط بین ماژول‌های خروجی دیجیتال و تجهیزات فیلد عمل می‌کند. این برد به‌جای انتقال سیگنال‌های سطح ترانزیستوری، از رله‌های مکانیکی برای ایجاد خروجی‌های کنتاکتی با ایزولاسیون فیزیکی استفاده می‌کند که مصونیت در برابر نویز و قابلیت تحمل بار را بهبود می‌دهد.

هر کانال به‌صورت مستقل راه‌اندازی می‌شود و بسته به پیکربندی سیم‌کشی، برای منطق خروجی نرمال باز و نرمال بسته مناسب است. این برد برای سیستم‌های با دسترس‌پذیری بالا مهندسی شده است؛ جایی که قابلیت اطمینان خروجی و تحمل خطا اهمیت حیاتی دارند.

ویژگی‌های فنی کلیدی

ARM55W-000 از طراحی متراکم ۳۲ کاناله بهره می‌برد و در عین حال فاصله‌های خزشی کافی و پایداری حرارتی را برای عملکرد طولانی‌مدت حفظ می‌کند.

ویژگی‌های معمول عبارت‌اند از:

• خروجی‌های رله مکانیکی با سوئیچینگ کنتاکت تر
• تعداد کل کانال‌های خروجی: ۳۲
• فرم‌های کنتاکت پشتیبانی‌شده: NO یا NC (قابل انتخاب در فیلد)
• ولتاژ سیگنال کنترلی: 24 V DC از ماژول خروجی دیجیتال
• حداکثر ظرفیت سوئیچینگ: 250 V AC تا 10 A
• ایزولاسیون الکتریکی بین مدارهای کنترل و بار
• طراحی‌شده برای پیکربندی‌های افزونه ماژول خروجی دیجیتال

مشخصات محیطی و مکانیکی

این برد برای نصب در محفظه‌ها و تابلوهای کنترل صنعتی استاندارد مناسب است.

• محدوده دمای کاری: –20 °C تا +70 °C
• محدوده دمای نگهداری: –40 °C تا +85 °C
• رطوبت نسبی: ۵٪ تا ۹۵٪ RH، بدون میعان
• درجه حفاظت: IP20 (نصب در تابلو الزامی است)
• روش نصب: ریل DIN یا نصب روی پنل
• ابعاد فشرده، بهینه‌شده برای رک‌های FIO

سازگاری با سیستم

ARM55W-000 برای یکپارچه‌سازی بدون مشکل با زیرسیستم FIO یوکوگاوا طراحی شده و معمولاً همراه با ماژول‌های خروجی دیجیتال سری ADV استفاده می‌شود. این برد به‌طور کامل از افزونگی در سطح سیستم و پایش عیب، مطابق با پیاده‌سازی‌های موجود در پلتفرم‌های CENTUM VP و ProSafe-RS، پشتیبانی می‌کند.

سناریوهای معمول کاربرد

این برد خروجی رله‌ای به‌طور گسترده در سیستم‌هایی به کار می‌رود که به سوئیچینگ ایزوله الکتریکی بارهای متوسط تا زیاد نیاز دارند، از جمله:

• کنترل شیرهای برقی و عملگرها
• سوئیچینگ راه‌انداز موتور و رله واسط
• خروجی‌های کمکی مرتبط با ایمنی در نیروگاه‌ها
• تابلوهای کنترل فرایند نفت و گاز
• سیستم‌های اتوماسیون تأسیسات و تصفیه آب

پرسش‌های متداول

س: آیا ARM55W-000 کنتاکت خشک ارائه می‌دهد یا کنتاکت تر؟ پ: این برد از رله‌های مکانیکی استفاده می‌کند و برای کاربردهای کنتاکت تر طراحی شده است؛ در این کاربردها مدار خارجی ولتاژ بار را تأمین می‌کند.

س: آیا می‌توان از آن در پیکربندی‌های خروجی افزونه استفاده کرد؟ پ: بله. این برد برای پشتیبانی از ماژول‌های خروجی دیجیتال دوگانه افزونه در سیستم‌های FIO یوکوگاوا طراحی شده است.

س: آیا این برد برای بارهای جریان بالا مناسب است؟ پ: هر کانال می‌تواند تا 10 A در 250 V AC را تحمل کند و در صورت حفاظت مناسب، برای بسیاری از تجهیزات فیلد صنعتی مناسب است.
