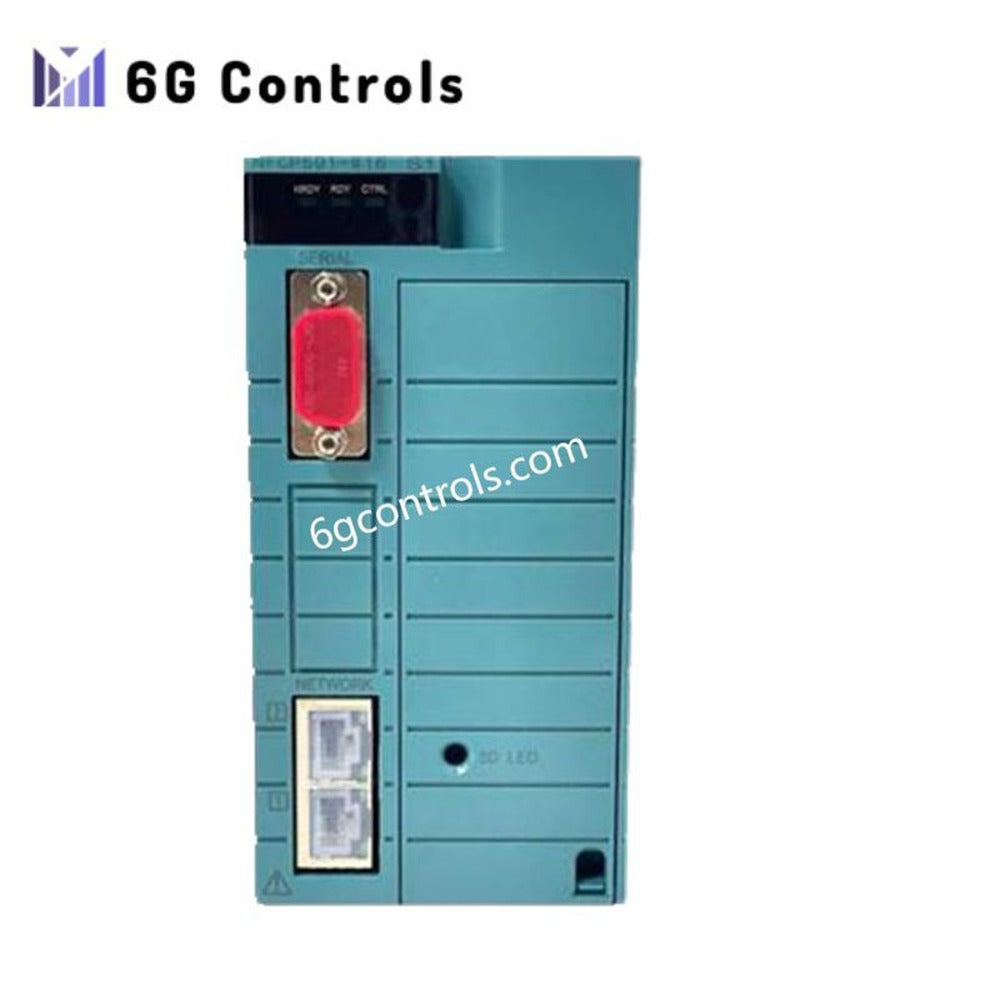

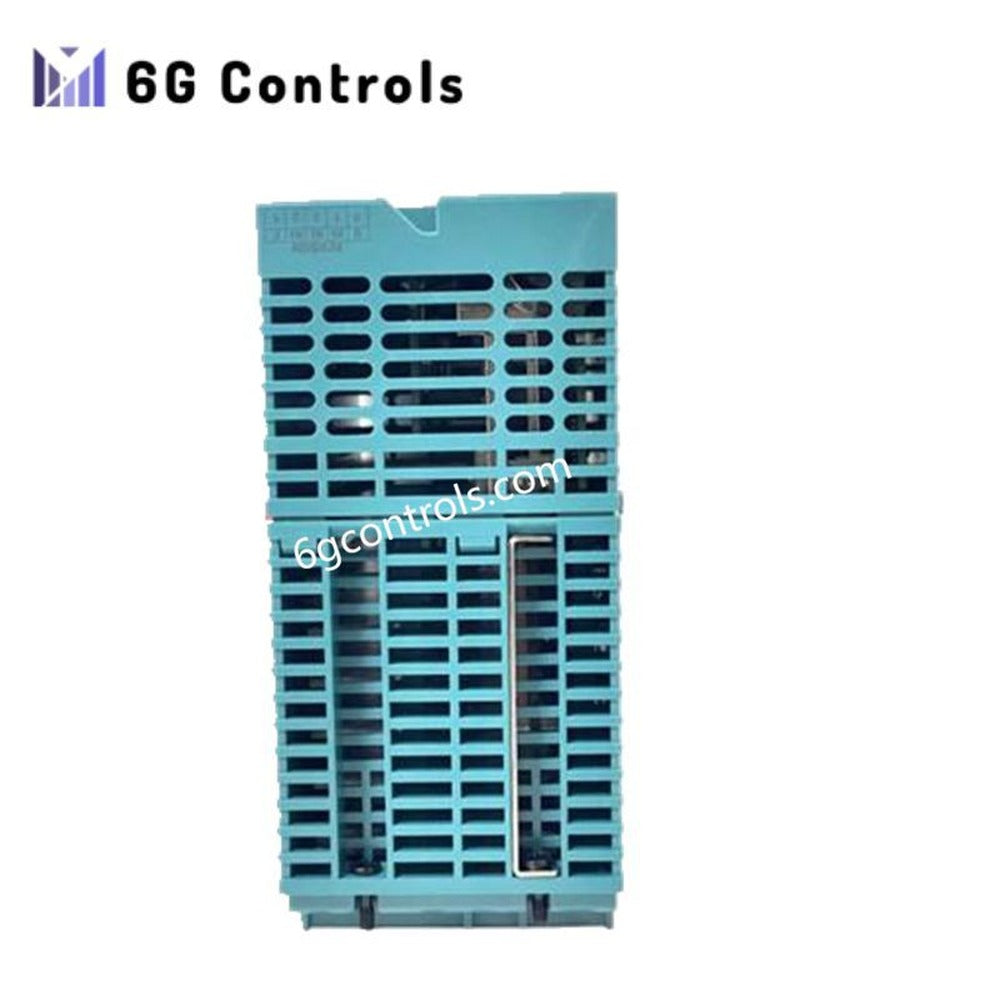

ماژول CPU پرسرعت Yokogawa NFCP502-S05 S2، کاملاً نو

مرور کلی

Yokogawa NFCP502-S05 S2 یک ماژول CPU پرسرعت است که برای کنترلرهای STARDOM FCN-500 در محیط‌های اتوماسیون demanding طراحی شده است. این ماژول ضمن حفظ استحکام و پایداری چرخه عمر مورد انتظار از پلتفرم‌های DCS یوکوگاوا، کنترل بلادرنگ قطعی را ارائه می‌دهد. علاوه بر این، این CPU انعطاف‌پذیری سبک PLC را با قابلیت اطمینان سطح DCS برای عملیات صنعتی پیوسته ترکیب می‌کند. مهندسان از آن به‌طور گسترده در مواردی استفاده می‌کنند که دسترس‌پذیری، افزونگی و قابلیت نگهداری بلندمدت مستقیماً بر عملکرد تولید تأثیر می‌گذارند.

ویژگی‌ها و مزایای کلیدی

NFCP502-S05 S2 منطق کنترلی پیچیده را با زمان‌های پاسخ پایدار، حتی تحت بارهای سنگین ارتباطی و پردازشی، اجرا می‌کند. همچنین، پردازنده مبتنی بر Atom و حافظه محافظت‌شده با ECC آن، خطر خراب‌شدن داده‌ها را هنگام اجرا به‌طور چشمگیری کاهش می‌دهند. چهار پورت اترنت یکپارچه، طراحی شبکه را ساده کرده و هم‌زمان مقیاس‌پذیری سیستم و راهکارهای افزونگی را بهبود می‌بخشند. در نتیجه، کاربران بدون افزودن سخت‌افزارهای ارتباطی یا گیت‌وی‌های خارجی، به زمان کارکرد بالاتر سیستم دست می‌یابند. طراحی مکانیکی مقاوم آن از گزینه‌های دمایی گسترده برای نصب در کارخانه‌های سخت‌شرایط و سایت‌های میدانی دورافتاده پشتیبانی می‌کند.

مشخصات فنی

نوع محصول: ماژول CPU برای STARDOM FCN (گره کنترل میدانی) مدل: NFCP502-S05 S2 (Style 2) پردازنده: Intel Atom E3815، 1.46 GHz تعداد اسلات اشغال‌شده: 2

حافظه:

• حافظه اصلی: 256 MB با ECC
• RAM استاتیک: 2 MB با ECC، دارای پشتیبان باتری
• حافظه فلش: 1 GB داخلی
• رسانه خارجی: 1 × اسلات کارت SD، SDHC با ظرفیت 4 تا 32 GB، کلاس 10

رابط شبکه:

• پورت‌های اترنت: 4 × RJ45
• سرعت: 10 / 100 / 1000 Mbps
• حالت دوطرفه: Full یا Half، قابل پیکربندی از طریق نرم‌افزار

ارتباط سریال:

• پورت: 1 × RS-232-C، نرینه D-sub نه‌پین
• نرخ‌های بود: 0.3 تا 115.2 kbps
• همگام‌سازی: ناهمگام

توان و محیط:

• ولتاژ تغذیه: 5 V DC ±5%
• مصرف جریان: حداکثر 1700 mA
• دمای کاری: 0 تا 55°C به‌صورت استاندارد، 40- تا 70°C به‌صورت اختیاری
• رطوبت کاری: 5–95% RH، بدون میعان
• کلاس حفاظتی: IP20

ویژگی‌های فیزیکی:

• ابعاد: 65.8 × 130 × 149.3 mm
• وزن: 0.35 kg
• باتری: باتری لیتیومی 1000 mAh برای پشتیبان‌گیری SRAM

کاربردهای معمول و یکپارچه‌سازی سیستم

NFCP502-S05 S2 معمولاً در تأسیسات نفت و گاز، تولید برق و فرآوری مواد شیمیایی استفاده می‌شود. برای نمونه، این ماژول حلقه‌های کنترلی پرسرعت را مدیریت کرده و هم‌زمان تبادل داده را میان ایستگاه‌های I/O توزیع‌شده هماهنگ می‌کند. علاوه بر این، ماژول مستقیماً با CENTUM VP یکپارچه می‌شود تا نمایش یکپارچه فرایند و مهندسی را فراهم کند. همچنین از یکپارچه‌سازی ProSafe-RS پشتیبانی می‌کند و امکان ایجاد معماری‌های هماهنگ کنترل و سیستم ایمنی را فراهم می‌سازد.

پرسش‌های متداول

س: کدام سیستم‌ها از ماژول CPU مدل NFCP502-S05 S2 پشتیبانی می‌کنند؟ پ: این ماژول از کنترلرهای STARDOM FCN-500 پشتیبانی کرده و با سیستم‌های CENTUM VP و ProSafe-RS یکپارچه می‌شود.

س: آیا این ماژول CPU از افزونگی شبکه پشتیبانی می‌کند؟ پ: بله، چهار پورت اترنت امکان پیکربندی انعطاف‌پذیر شبکه‌های افزونه و بخش‌بندی‌شده را فراهم می‌کنند.

س: آیا حافظه در برابر خراب‌شدن داده‌ها محافظت می‌شود؟ پ: بله، حافظه اصلی و RAM استاتیک هر دو به محافظت ECC مجهز هستند تا قابلیت اطمینان افزایش یابد.

س: آیا این ماژول می‌تواند در محیط‌هایی با دمای بسیار بالا یا پایین کار کند؟ پ: عملکرد استاندارد محدوده‌های صنعتی را پوشش می‌دهد و گزینه‌های دمایی گسترده برای محیط‌های سخت‌شرایط در دسترس هستند.

س: آیا از حافظه خارجی برای پیکربندی و ثبت داده‌ها پشتیبانی می‌شود؟ پ: بله، اسلات یکپارچه کارت SD از کارت‌های SDHC برای پشتیبان‌گیری و نگهداری سیستم پشتیبانی می‌کند.
