ABB RED670 1MRK000008-NB Module d’affichage de commande de baie

Description du produit

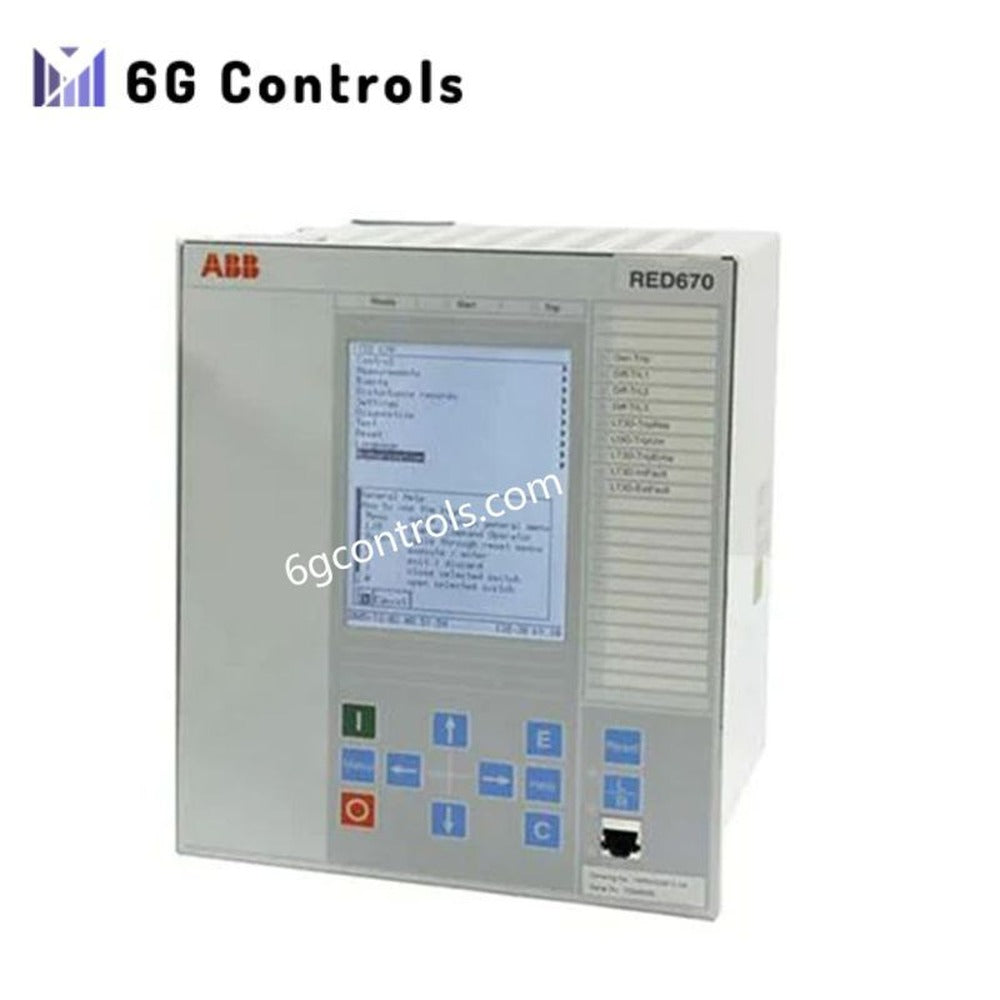

Le ABB RED670 1MRK000008-NB est un module d’affichage dédié au contrôle de travée, conçu pour la plateforme de protection et de contrôle RED670. Il offre une interface opérateur fiable aux ingénieurs de postes électriques qui exigent un contrôle précis, une indication claire de l’état et une surveillance fiable des travées haute tension. Le module assure une exploitation locale réactive et s’intègre facilement aux postes numériques modernes grâce à la communication IEC 61850. En outre, sa construction robuste garantit des performances stables dans des environnements exigeants de transport et de distribution. Sa conception témoigne de la longue expérience d’ABB dans le domaine des relais de protection et des interfaces homme-machine utilisées dans les applications critiques des réseaux électriques.

Caractéristiques principales et points forts fonctionnels

Le module permet de commander intuitivement les disjoncteurs, les sectionneurs et les logiques d’interverrouillage. De plus, son affichage clair prend en charge la consultation des événements, l’acquittement des alarmes et la représentation synoptique de la travée. Les ingénieurs bénéficient de temps de réponse rapides, ce qui renforce la confiance lors des opérations de manœuvre. L’unité fonctionne parfaitement avec les IED RED670, ce qui permet aux intégrateurs système de configurer des schémas avancés tels que la protection de distance ou la protection différentielle de ligne, sans problème de compatibilité. Par ailleurs, son boîtier de qualité industrielle offre une forte immunité au bruit électrique et aux conditions ambiantes difficiles.

Spécifications techniques

Vous trouverez ci-dessous une liste consolidée de paramètres techniques pratiques à titre de référence pour l’ingénierie :

Généralités

• Modèle : RED670 1MRK000008-NB
• Type : Module d’affichage de contrôle de travée
• Origine : Suède
• ​Poids : 1,5 kg
• Boîtier : Montage en rack ou format 19" demi-largeur

Caractéristiques électriques

• Alimentation auxiliaire (Uaux) : 24 V à 250 V CA/CC
• Entrées TC nominales : 1 A ou 5 A
• Entrées TT nominales : 100 V à 120 V

Entrées et sorties

• Plage d’E/S numériques : de 8 à plus de 80 selon la configuration du système
• Communication : prise en charge d’IEC 61850 et intégration avec les relais de la série 670

Applications typiques et intégration système

Le RED670 1MRK000008-NB est largement utilisé dans les postes de transport et de distribution qui nécessitent un contrôle précis des travées avec une latence minimale. Par exemple, les gestionnaires de réseaux intègrent le module à des schémas de protection de lignes lorsque l’exécution rapide des commandes est essentielle. Les ingénieurs le déploient également dans des projets de postes numériques afin d’améliorer la visibilité de l’état des travées et de simplifier les procédures de maintenance. En outre, le module prend en charge aussi bien les installations nouvelles que les mises à niveau d’installations existantes au sein des architectures ABB de la série 670.

Assistance, maintenance et cycle de vie

La maintenance courante comprend une inspection visuelle, des contrôles périodiques d’autotest et la mise en cohérence du micrologiciel avec l’IED RED670 connecté. En outre, le réseau mondial de services d’ABB offre un accompagnement tout au long du cycle de vie, garantissant la disponibilité à long terme du produit pour les gestionnaires de réseaux ayant des cycles prolongés de gestion des actifs. Des unités de rechange et des modules reconditionnés permettent d’assurer la continuité de fonctionnement, même dans les installations soumises à de strictes limites de temps d’arrêt.

FAQ

Q1 : Le RED670 1MRK000008-NB est-il compatible avec toutes les versions des relais RED670 ? Oui, il est compatible avec la plateforme RED670 lorsqu’il est configuré avec le progiciel approprié.

Q2 : Ce module peut-il être utilisé dans des postes numériques avec IEC 61850 ? Oui, il s’intègre parfaitement aux architectures IEC 61850 et prend en charge les processus d’ingénierie standard.

Q3 : Le module permet-il le contrôle local des disjoncteurs et des sectionneurs ? Oui, il assure le contrôle dédié au niveau de la travée des appareils de coupure et des fonctions d’interverrouillage.

Q4 : Quels secteurs utilisent généralement ce module d’affichage ? Les gestionnaires de réseaux de transport et de distribution l’utilisent pour la protection des lignes haute tension, l’automatisation des travées et la surveillance des postes électriques.

Q5 : L’installation et le remplacement sont-ils difficiles ? L’installation est simple, et le remplacement est facilité par le format standard de montage en rack utilisé par l’unité.
