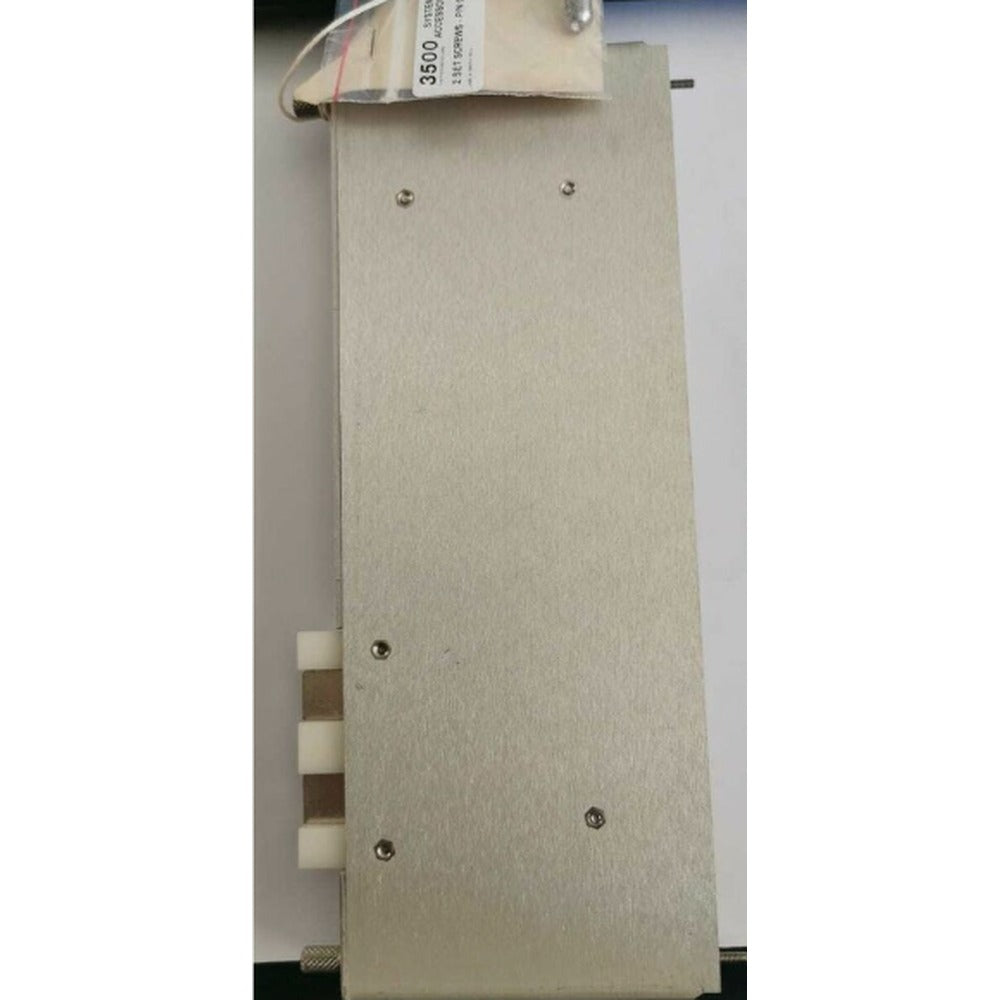

BENTLY NEVADA 136719-01 Module d’E/S de mise à la terre 3500/04

Le module d’E/S de mise à la terre BENTLY NEVADA 136719-01 est un module de mise à la terre à sécurité intrinsèque (SI) qui fournit la connexion de terre SI via le fond de panier du système 3500. Il est utilisé pour protéger les systèmes de transducteurs lors d’installations en zone dangereuse. Le module nécessite un emplacement dédié pour module d’E/S et empêche l’utilisation de cet emplacement de moniteur pour d’autres modules du système 3500. Cela limite un rack standard de 19 pouces à 13 emplacements de moniteur.

Le module d’E/S de mise à la terre 136719-01 est compatible avec le système de protection des machines 3500 et offre une solution pratique et économique pour installer tous les types de systèmes de transducteurs dans une zone dangereuse. Contrairement aux barrières externes, les barrières internes 3500 font partie intégrante du système 3500 et ne dégradent pas ses performances.

Spécifications du module d’E/S à barrière interne :

Informations physiques :

• Dimensions (hauteur x largeur x profondeur) : 241.3 mm x 24.4 mm x 163.1 mm (9.50 in. x 0.96 in. x 6.42 in.)
• Poids : 0.46 kg (1.01 lb)

Proximité et accélération (s’applique également aux applications aérodérivatives et de pression dynamique) :

• Bande passante : 30 kHz
• Précision d’amplitude : 3 % à 10 kHz, -15/+10 % à 30 kHz
• Précision de phase : -11° à 10 kHz

Paramètres du canal :

• Um = 250 V
• Uo = 27.45 V
• Io = 113.24 mA
• Co = 0.086 uF
• Lo = 2.77 mH
• Po = 726.96 mW

Paramètres du circuit (alimentation - PWR) :

• Uo = 26.25 V
• Rmin = 237.6 Ω
• Io = 110.48 mA

Paramètres du circuit (signal - SIG) :

• Uo = 13.65 V
• Rmin = 4985 Ω
• Io = 2.74 mA

Capteur Velomitor :

• Précision d’amplitude : ±1 %

Paramètres du circuit :

• Uo = 26.25 V
• Rmin = 297 Ω
• Io = 88.39 mA

Paramètres du canal :

• Um = 250 V
• Uo = 26.25 V
• Io = 88.39 mA
• Co = 0.097 uF
• Lo = 4.55 mH
• Po = 580.02 mW

Température :

• Précision de température : ±1 °C à +25 °C, ±15 °C sur la plage de températures de fonctionnement
• Précision de phase : -11° à 10 kHz

Paramètres du canal :

• Um = 250 V
• Uo = 7.71 V
• Io = 89.17 mA
• Co = 9.3 uF
• Lo = 4.55 mH
• Po = 132.41 mW

Paramètres du circuit (canal B) :

• Uo = 5.36 V
• Rmin = 133.25 Ω
• Io = 40.23 mA

Paramètres du circuit (canal C) :

• Uo = 6.51 V
• Rmin = 133.25 Ω
• Io = 48.86 mA

Variable de procédé : paramètres du canal :

• Um = 250 V
• Uo = 27.98 V
• Io = 279.34 mA
• Co = 0.083 uF
• Lo = 0.455 mH
• Po = 842.89 mW

Paramètres du circuit (alimentation - PWR) :

• Uo = 26.78 V
• Rmin = 297 Ω
• Io = 90.17 mA

Paramètres du circuit (signal - SIG) :

• Uo = 9.56 V
• Rmin = 50.58 Ω
• Io = 189.01 mA

Télécharger le document PDF : 3500-04-Internal-Barriers-DATASHEET
