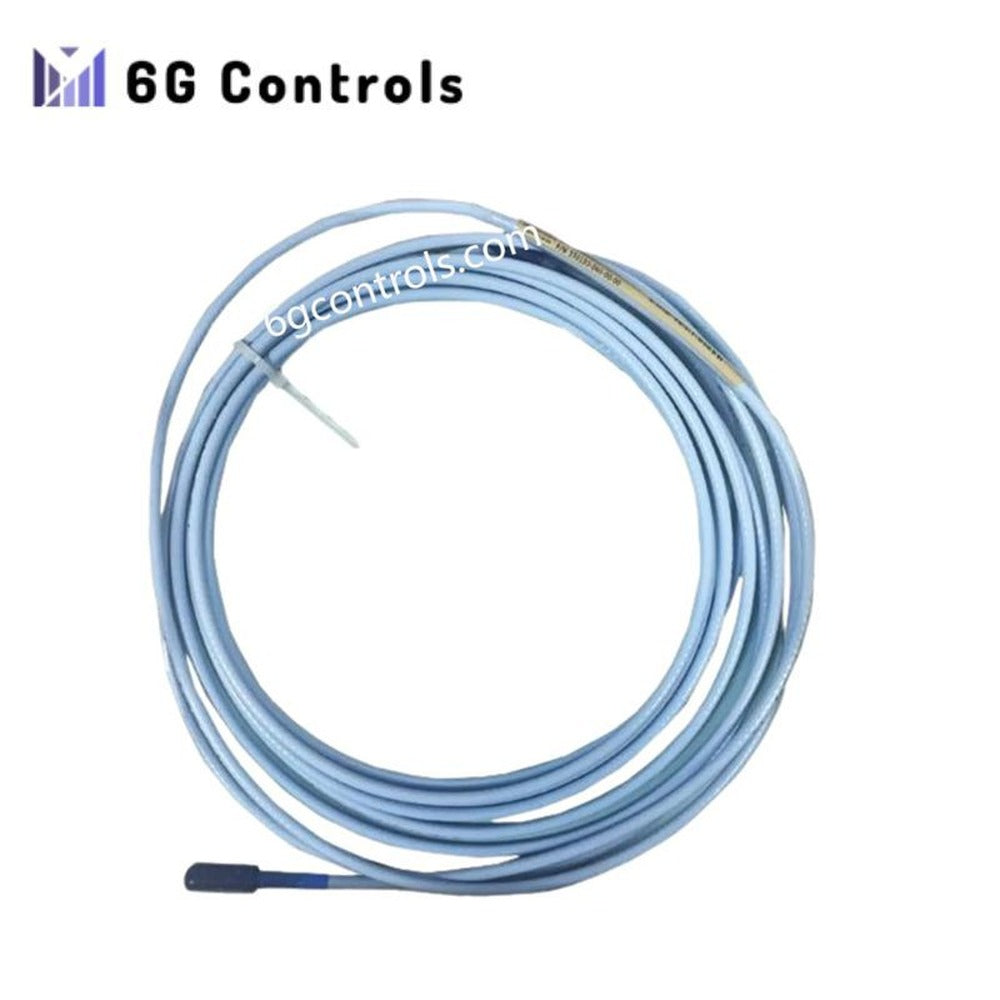

Bently Nevada 330130-045-03-00 Câble d’extension standard

Description

Le câble d’extension standard Bently Nevada 330130-045-03-00 offre des performances de signal stables pour les sondes de proximité dans les environnements exigeants des équipements tournants. Il établit une liaison étalonnée entre les sondes 3300 XL et les capteurs Proximitor® tout en maintenant une précision constante du système. De plus, sa construction blindée assure une protection fiable dans les zones industrielles difficiles, où les vibrations, la chaleur et les contaminants sont courants. Le câble s’installe facilement dans les turbines, les compresseurs ou les pompes, et les techniciens apprécient ses caractéristiques électriques prévisibles ainsi que sa fiabilité à long terme. En outre, sa capacité et son impédance contrôlées contribuent à préserver l’intégrité des mesures sur de longues distances.

Avantages clés

• La transmission stable du signal permet une surveillance précise des vibrations et des déplacements sur les équipements critiques.
• La conception blindée assure une protection mécanique dans les sites difficiles ou dangereux.
• Les performances électriques constantes préservent l’étalonnage de la sonde sur l’ensemble de la chaîne du système.
• Le cheminement flexible facilite l’installation lors des mises à niveau, des rénovations ou des opérations de maintenance.
• La qualité de connexion fiable améliore les stratégies de maintenance prédictive et réduit les arrêts imprévus.

Spécifications techniques

Numéro de modèle : 330130-045-03-00 Type de produit : Câble d’extension standard Compatibilité : Système de transducteur de proximité Bently Nevada 3300 XL

Spécifications du câble

• Longueur du câble : 4,5 m (14,8 pieds)
• Type de câble : Câble triaxial blindé avec protecteurs de connecteurs
• Impédance : 75 Ω triaxial
• Résistance de sortie : 50 Ω
• Capacité : 69,9 pF/m (21,3 pF/pied typique)
• Rayon de courbure minimal : 25,4 mm (1,0 po)
• Réglage d’écartement recommandé : 1,0 mm (40 mils)
• Matériau : Câble isolé en FEP de haute qualité, résistant à la corrosion, aux UV et à la chaleur

Décomposition de la référence

• 330130 : Câble d’extension standard 3300 XL
• 045 : Longueur de 4,5 mètres
• 03 : Câble blindé avec protecteurs de connecteurs
• 00 : Aucune homologation d’agence requise

Applications courantes

Le câble d’extension prend en charge les systèmes de surveillance de l’état dans les installations de production d’électricité, de traitement du pétrole et du gaz, ainsi que dans les usines industrielles lourdes. Par exemple, les techniciens l’installent souvent dans les paliers de turbines, les sections de compresseurs et les châssis de pompes, où la stabilité des mesures est essentielle. De plus, sa structure robuste garantit un fonctionnement fiable dans les zones à haute température ou soumises à de fortes vibrations. Le câble s’intègre parfaitement aux architectures Bently Nevada 3300 XL existantes et prend en charge le diagnostic continu de l’état des machines.

Assistance et maintenance

Des inspections régulières permettent de vérifier que les connecteurs restent bien serrés et exempts de contamination. En outre, le respect des recommandations relatives au rayon de courbure minimal prolonge la durée de vie du câble et préserve la précision des mesures. De nombreuses usines gardent des unités de rechange en stock, car la numérotation standardisée des pièces simplifie le remplacement et réduit les temps d’arrêt.

FAQ

Q : Le câble est-il compatible avec toutes les sondes de proximité 3300 XL ? R : Oui, il est conçu pour être entièrement compatible avec le système de transducteur de proximité 3300 XL.

Q : La version blindée peut-elle être utilisée dans des zones industrielles dangereuses ? R : Oui, la conception blindée offre une protection mécanique supplémentaire dans les environnements d’exploitation difficiles.

Q : Le câble affecte-t-il l’étalonnage de la sonde ? R : Non, il maintient les performances étalonnées du système lorsqu’il est associé à la sonde et au capteur Proximitor® appropriés.

Q : Quels éléments d’installation sont importants ? R : Respectez les recommandations relatives au rayon de courbure et fixez fermement les connecteurs afin de garantir un fonctionnement stable à long terme.
