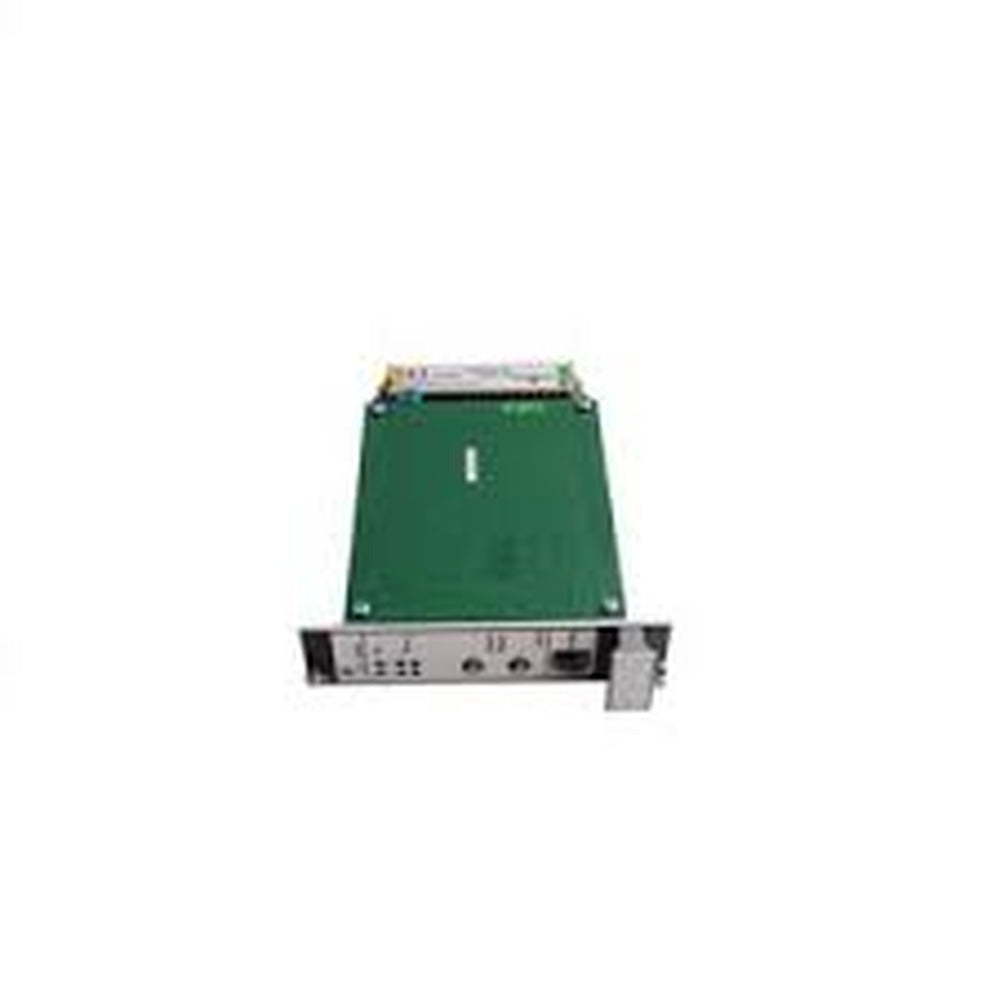

Moniteur d’extension de vanne et de boîtier à deux canaux Emerson EPRO A6410

Le moniteur de position de vanne et de dilatation du carter est conçu avec le plus grand soin pour offrir une fiabilité élevée, en ciblant spécifiquement les machines tournantes les plus critiques d’une installation. Ce moniteur à 1 emplacement s’intègre parfaitement aux autres moniteurs AMS 6500, formant un système complet de protection des machines conforme à la norme API 670. Les applications de ce moniteur couvrent divers secteurs, notamment les turbomachines à vapeur, à gaz, les compresseurs et les turbomachines hydrauliques.

Fonctions principales:

Le moniteur de position de vanne et de dilatation du carter sert principalement à :

1. Surveille avec précision la position de la vanne : il suit en continu la position de la tige de la vanne principale d’admission de vapeur, généralement affichée en pourcentage d’ouverture. Cette mesure fournit des informations précieuses sur la charge actuelle de la turbine, aidant les opérateurs à prendre des décisions éclairées.
2. Protège les machines de manière fiable : en comparant les paramètres surveillés aux seuils d’alarme prédéfinis, ce moniteur déclenche des alarmes et des relais si nécessaire, garantissant la sécurité et l’intégrité des machines.

Surveillance de la dilatation du carter:

La surveillance de la dilatation du carter utilise deux capteurs de déplacement inductifs (LVDT), généralement montés axialement et parallèlement à l’arbre, de chaque côté du carter de la turbine. Contrairement aux capteurs sans contact, tels que les capteurs à courants de Foucault, les capteurs inductifs sont en contact physique. Cette surveillance est particulièrement essentielle lors du démarrage, car elle permet de surveiller les deux côtés du carter de la turbine afin de vérifier les taux de dilatation appropriés. Ne pas le faire peut entraîner le « crabbing » de la turbine, lorsque le carter se déforme, ce qui peut provoquer des collisions entre le rotor et le carter.

Configuration des canaux:

• Canal 1 : capable de mesurer des valeurs statiques telles que la dilatation du carter, ainsi que des grandeurs dynamiques comme les déplacements, les angles, les forces, les torsions ou d’autres mesures physiques obtenues à partir de transducteurs inductifs.
• Canal 2 : réservé aux mesures statiques et aux déplacements relatifs par rapport au canal 1.

Le moniteur d’état des machines AMS 6500 s’intègre parfaitement à PlantWeb®, fournissant aux équipes d’exploitation des informations intégrées sur l’état des machines, en complément des systèmes de contrôle-commande des procédés Ovation® et DeltaV™. Le logiciel AMS fournit au personnel de maintenance des outils avancés de diagnostic prédictif et de performance, lui permettant d’identifier avec assurance et précision les premiers signes de dysfonctionnement des machines.

Caractéristiques principales :

• Le module enfichable bicanal au format 3U et à 1 emplacement réduit de moitié l’espace requis dans l’armoire par rapport aux cartes traditionnelles quadricanal au format 6U

• Module conforme à la norme API 670 et remplaçable à chaud

• Configuration utilisateur protégée par mot de passe
• Les fonctions d’autodiagnostic incluent la surveillance du matériel, de l’alimentation électrique, de la température du matériel, du capteur et du câble

• Sorties tamponnées et proportionnelles avant et arrière, sortie 0/4-20 mA, sortie 0-10 V
• À utiliser avec le capteur de déplacement inductif 9350

Spécification :

Entrées du transducteur
Nombre d’entrées	Deux entrées différentielles indépendantes
Type d’entrées	Inductives, demi-pont ou pont complet et transformateurs différentiels
Entrées de capteurs Emerson	Référence : PR 9350/xx et K20315/xx
Isolation	Séparation galvanique provenant de l’alimentation
Impédance d’entrée	200 kΩ
Plage de tension d’entrée	3,6 VCC (protégé contre les surtensions)
Plage de fréquences de mesure	0 à 100 Hz (-3 dB)

Plage de mesure
Plage	Réglable en continu avec le logiciel de configuration. Une ou les deux sorties peuvent être inversées
Fréquence porteuse	4,75 kHz
Alimentation du capteur	Alimentation de capteur tamponnée séparée galvaniquement de toutes les tensions et de la tension d’alimentation du système. Protection contre les circuits ouverts et les courts-circuits.
Tension d’alimentation nominale	4 V efficaces
Charge admissible	120 à 600 Ω
Sorties du panneau avant
LED vertes	Deux LED indiquant séparément l’état OK de chaque canal.
LED rouges	Quatre LED indiquant l’alerte et le danger séparément pour chaque canal.
Sorties tamponnées du panneau avant	Deux, identiques au transducteur entrées de capteur ±12 V, charge >100 kΩ.
Prise de configuration Mini-DIN	„ Connexion d’interface du module pour la configuration et la surveillance des paramètres et de l’état „ RS-232.
Poignée	Retrait facile de la carte et fourniture d’une plaque pour l’identification du module et du capteur
Analyse
Modes de mesure	Configuration à chaud pour mesure sur deux canaux, mesure de l’expansion.
Paramètres configurables	„ Plage de mesure „ Unités d’ingénierie „ Sensibilité „ Alerte et danger

Sorties arrière disponibles
Sorties en mode courant	Sortie de 0/4 à 20 mA pour chaque canal, proportionnelle à la valeur principale. Protection contre les circuits ouverts/courts-circuits.
Charge admissible	<500 Ω
Précision	±1 % de la pleine échelle
Temps d’établissement	Configurable, de 0 à 10 secondes
Sorties tamponnées arrière	Signal de sortie brut tamponné, 0 à 12 V crête à crête, protection contre les circuits ouverts/courts-circuits
Plage de fréquences	0 à 100 Hz (-3 dB)
Charge admissible	>100 kΩ
Sorties de tension CC	Sortie de 0 à 10 VCC proportionnelle à la valeur principale, protection contre les circuits ouverts/courts-circuits
Précision	±1 % de la plage
Charge admissible	>10 kΩ
Points de consigne d’alarme et temporisations d’alarme
Alerte	„ Sélectionnable en normalement ouvert ou normalement fermé, temporisation de 0 à 5 secondes par canal, de 0 à 36 secondes avec une carte relais A6740 „ Sélectionnable pour être bloqué sur un canal non OK „ Plage réglable de 5 à 100 % de la pleine échelle „ Résolution de 1 % de la pleine échelle „ Hystérésis d’alarme à la baisse valeur du signal, 0 à 20 % de la pleine échelle
Danger	„ Sélectionnable en normalement ouvert ou normalement fermé, temporisation de 0 à 5 secondes par canal, de 0 à 36 secondes avec une carte relais A6740 „ Sélectionnable pour être bloqué sur un canal non OK „ Plage réglable de 5 à 100 % de la pleine échelle „ Résolution de 1 % de la pleine échelle „ Hystérésis d’alarme à la baisse valeur du signal, 0 à 20 % de la pleine échelle
