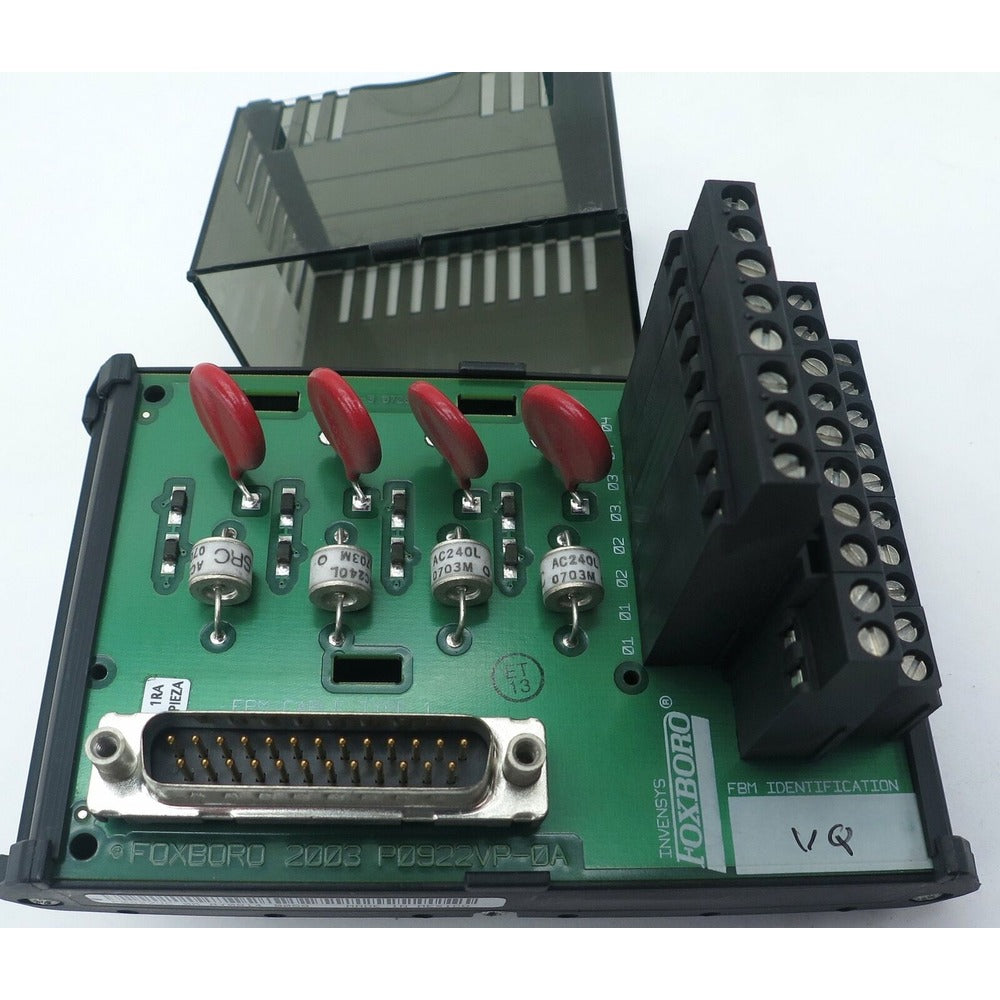

Foxboro Foundation fBus FBM221/228 P0922VP-0A P0922VC neuf

Présentation :

Les modules Foxboro FBM221/228 servent d’interfaces reliant les appareils de terrain FOUNDATION Fieldbus au système I/A Series. Le FBM220 prend en charge un segment H1, tandis que le FBM221 intègre quatre segments de bus de terrain H1 isolés par canal. FOUNDATION Fieldbus est un bus de communication numérique bidirectionnel conçu pour intégrer les appareils de mesure et de contrôle des procédés. Il constitue une alternative numérique à la norme 4-20 mA. Les appareils de terrain peuvent être installés jusqu’à 1 900 m (6 270 pi) de l’ensemble de terminaison FBM220/221 à l’aide d’un câblage en paire torsadée blindée. Les FBM221/228 prennent en charge les blocs fonctionnels FOUNDATION Fieldbus standard (AI, AO, DI et DO) et transmettent les paramètres des blocs à la station de contrôle I/A Series via le bus de terrain Ethernet redondant haut débit de l’I/A Series. Une isolation est assurée entre les segments H1 et le bus de terrain Ethernet haut débit, tandis que l’ensemble de terminaison FBM alimente les appareils de terrain.

Caractéristiques principales :

• Conformes aux spécifications FOUNDATION Fieldbus, ils prennent en charge tous les appareils de terrain H1 enregistrés, ce qui permet leur utilisation avec des équipements de différents fabricants.
• Prise en charge des variables dynamiques en tant que valeurs connectables dans les stratégies de contrôle configurées dans la station de contrôle.
• Accès complet à toutes les variables des appareils de terrain via les programmes d’application de niveau supérieur.
• Intégration des données des appareils H1 dans un format de programme I/A Series, garantissant des affichages opérateur cohérents.
• L’alimentation du bus dépend du type d’ensemble de terminaison, avec une puissance pouvant atteindre 300 mA dans un ensemble de terminaison non destiné à la sécurité intrinsèque.
• Un Link Active Scheduler (LAS) pour chaque segment H1.
• Détection et planification automatiques des appareils sur le segment H1, accélérant le démarrage et la mise en service.
• Les segments FOUNDATION Fieldbus sont conformes aux normes ANSI/ISA S-50, IEC 61158 et CENELEC EN 50170.
• Adaptés aux installations en zones de classe 1, division 2 et zone 2.

Maître de liaison intelligent pour appareils de terrain :

Les FBM221/228 servent de maîtres de liaison intelligents pour les appareils de terrain et facilitent la planification des appareils sur chaque segment H1. Une relation éditeur/abonné garantit une communication déterministe. Les FBM221/228 reçoivent des messages numériques des appareils de terrain exprimés en unités d’ingénierie. Ils recueillent les entrées et sorties analogiques des variables connectables et les mettent à la disposition du système I/A Series au format flottant IEEE 32 bits. Ils fournissent également des informations de sécurité, notamment l’état des variables AI et AO, des informations de diagnostic et la vérification des messages.

Conception compacte et robuste :

Les FBM221/228 présentent une conception compacte et un boîtier extérieur robuste en aluminium extrudé, assurant la protection physique et électrique des circuits. Les boîtiers de montage offrent différents niveaux de protection environnementale, y compris dans des environnements difficiles conformément à la norme ISA S71.04. Les modules peuvent être retirés ou remplacés sans interrompre le câblage de terminaison des appareils de terrain, l’alimentation ou les câbles de communication. Ils se montent sur une plaque de base pouvant accueillir jusqu’à huit FBM. La plaque de base peut être montée sur rail DIN ou en rack et comprend les connecteurs de signaux des FBM, une alimentation CC redondante et indépendante, ainsi que les connexions des câbles d’E/S. Les LED intégrées à la face avant du module fournissent des indications visuelles de l’état de fonctionnement du module Fieldbus et de l’activité de communication sur chaque segment H1. Pour plus d’informations, veuillez consulter le PDF : 21h2z20b4
