Bornier à vis Schneider Electric 170XTS00100

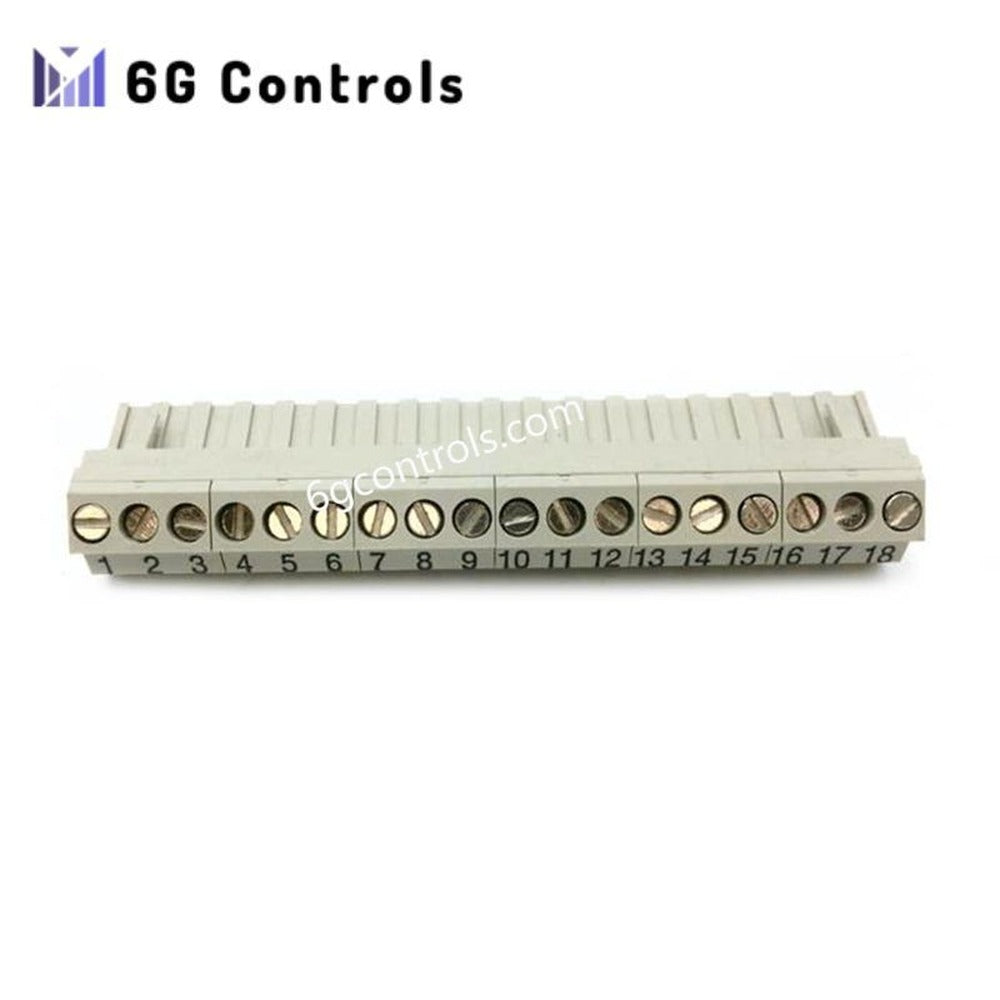

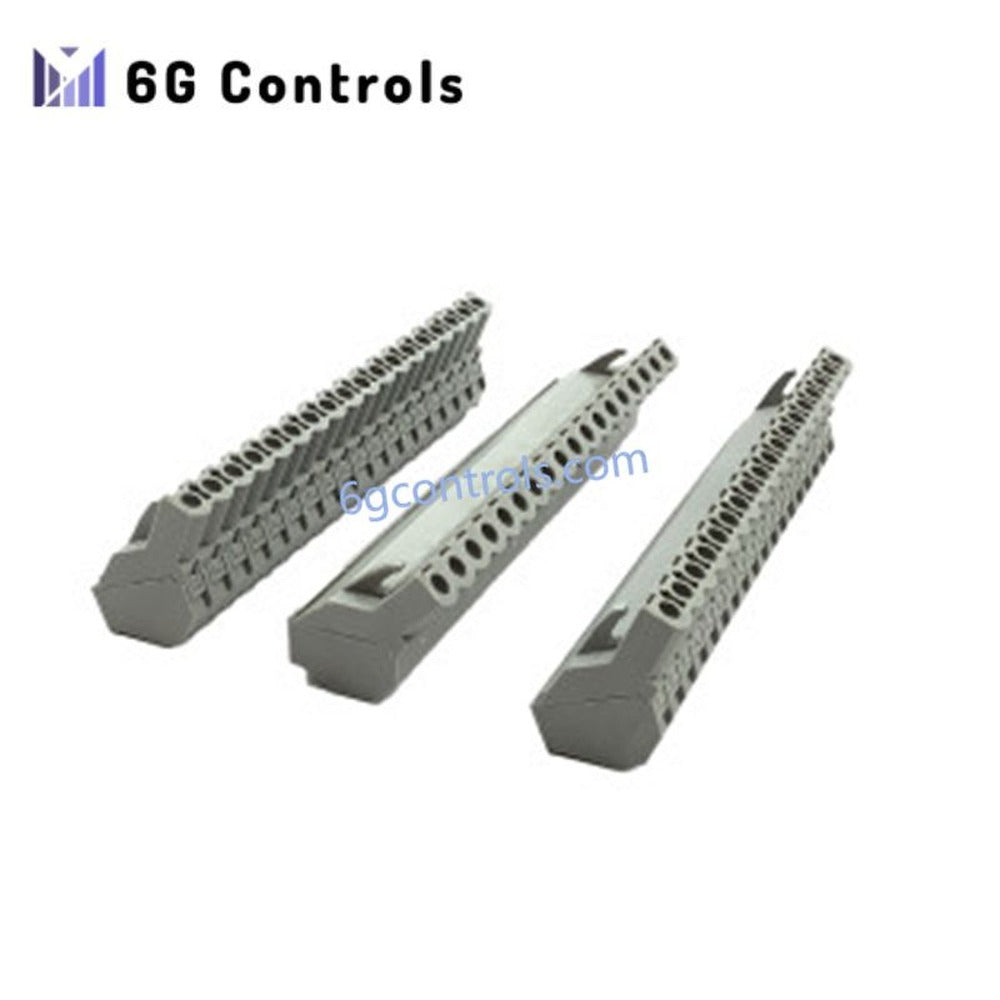

Le Schneider Electric 170XTS00100, également référencé sous le numéro de catalogue 170XTS00100, est un composant matériel dédié au raccordement des câbles de terrain et à la distribution des signaux au sein des systèmes d’E/S distribuées Modicon Momentum et Modicon Quantum. Il fournit une connexion par bornes à vis pour les bases d’E/S TOR et analogiques, avec une capacité de raccordement des conducteurs allant de 1 x 2,5 mm² à 2 x 1,5 mm². L’ensemble se compose de trois connecteurs disposés sur une seule rangée.

Décomposition du suffixe et matrice des modèles

La documentation du fabricant identifie 170XTS00100 comme un numéro de catalogue fixe. Aucune décomposition officielle du suffixe ni matrice de variantes n’est spécifiée dans les données fournies.

Spécifications matérielles

Intégration au fond de panier et densité de câblage des E/S

En tant qu’accessoire de connexion pour les plateformes d’automatisme Modicon Momentum et Modicon Quantum, le 170XTS00100 fournit une interface amovible à bornes à vis entre les conducteurs de terrain et les bases d’E/S associées. La disposition des bornes prend en charge le déploiement modulaire des E/S tout en maintenant un raccordement organisé du câblage de terrain. La densité de câblage dépend de la base d’E/S connectée et de l’architecture de commande installée, et non du bornier lui-même.

La conception à bornes à vis permet le raccordement direct de conducteurs individuels ou de conducteurs jumelés dans la plage de serrage spécifiée. La préparation adéquate des conducteurs et l’application du couple de serrage doivent respecter la documentation d’installation de la base d’E/S correspondante.

Foire aux questions

Q : Le 170XTS00100 nécessite-t-il une alimentation séparée ? R : Non. L’appareil est un accessoire de connexion passif et ne consomme pas d’énergie en fonctionnement.

Q : Le bornier peut-il être utilisé avec des bases d’E/S analogiques et TOR ? R : Oui. La documentation du fabricant indique une compatibilité avec les bases d’E/S TOR et analogiques des plateformes Modicon Momentum et Modicon Quantum prises en charge.

Q : Le bornier assure-t-il une isolation ou un conditionnement des signaux ? R : Non. L’unité sert uniquement d’interface de raccordement du câblage. L’isolation, le conditionnement et le traitement des signaux sont assurés par le module d’E/S associé.

Directives d’installation sur site

• Vérifiez la compatibilité entre le bornier et la base d’E/S Modicon Momentum ou Modicon Quantum cible avant l’installation.
• Mettez hors tension l’armoire de commande et les circuits de terrain associés avant de connecter ou de déconnecter le câblage.
• Utilisez des conducteurs dont la section respecte la capacité de raccordement spécifiée, de 1 x 2,5 mm² à 2 x 1,5 mm².
• Maintenez, lorsque cela est nécessaire, une séparation entre les signaux analogiques de faible niveau et le câblage de terrain à courant plus élevé.
• Acheminez les câbles blindés conformément aux pratiques de mise à la terre du site et raccordez les blindages selon la philosophie de mise à la terre du système de commande.
• Inspectez régulièrement les vis des bornes afin de vérifier leur bonne tenue mécanique, en particulier dans les environnements soumis aux vibrations.
• Identifiez clairement les conducteurs de terrain afin de simplifier les opérations de maintenance et de remplacement pendant toute la durée de service du produit.
