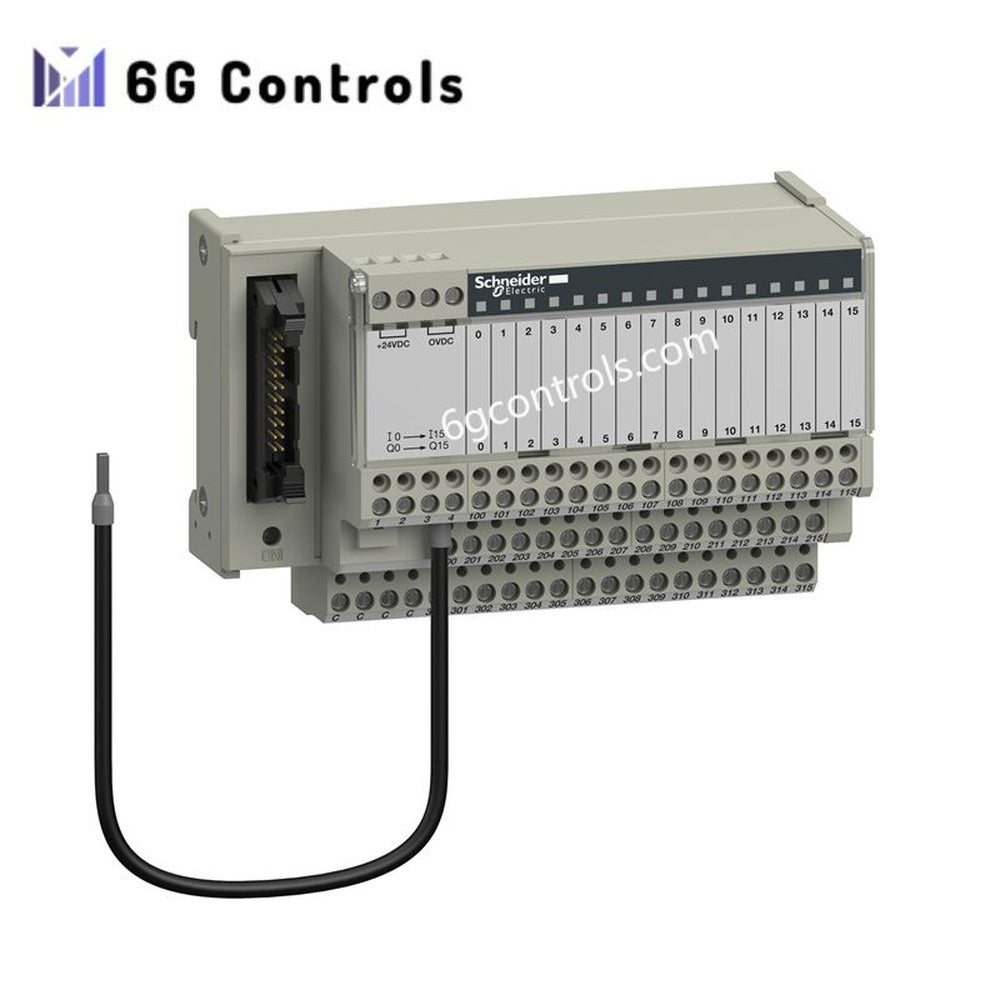

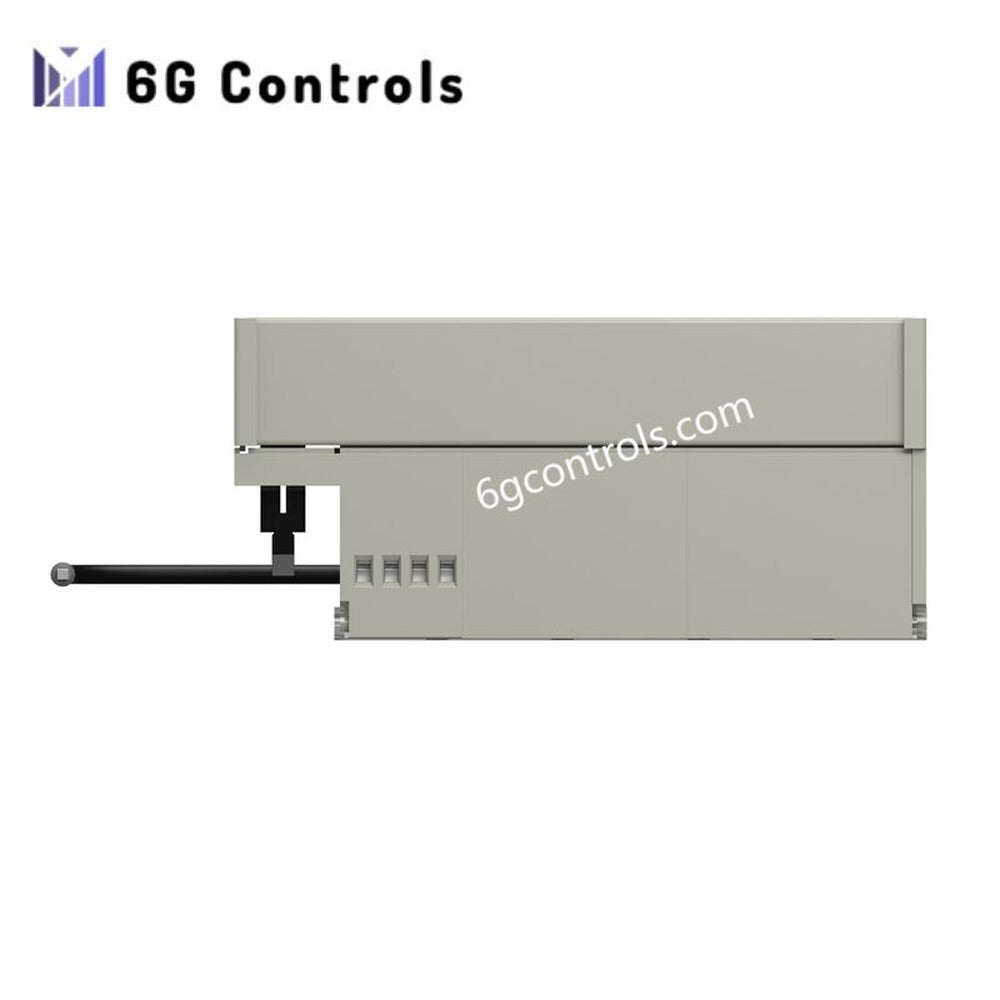

Schneider Electric ABE7H16R31 I/O Sub-base Module

19 en stock

Manufacturer: Schneider
Product No.: ABE7H16R31
Country of origin: France
Product Type: I/O Sub-base Module
Condition: Tout neuf
Payment: Virement télégraphique, Western Union
Weight: 0.346 kg
Dimensions: 7.0 cm x 8.2 cm x 13.6 cm
Shipping port: Xiamen
Warranty: 12 mois

Description
Reviews
Livraison et paiement

Schneider Electric ABE7H16R31 I/O Sub-base Module

The Schneider Electric ABE7H16R31, also cataloged as the ABE7H16R31 passive discrete I/O sub-base, operates as a dedicated hardware component for signal distribution and channel routing within Modicon ABE7 Telefast pre-wired I/O interface systems.

Configured for 16-channel discrete signal routing in Modicon ABE7 I/O architectures, the Schneider Electric ABE7H16R31 (ABE7H16R31 I/O sub-base) provides direct electrical termination and passive redistribution of PLC I/O signals through HE-10 connector interfaces without onboard signal conditioning.

Suffix Breakdown & Model Matrix

No validated suffix segmentation is defined for ABE7H16R31 in the provided technical documentation. The model is treated as a single fixed-order reference identifier within the Modicon ABE7 catalog structure.

Hardware Specifications

Parameter	Specification
Model	ABE7H16R31
Brand	Schneider Electric
Weight	0.346 kg
Operating Temp	-5 to 60 deg C
Power Consumption	Not specified (max supply current 1.8 A)
Channels	16 discrete channels
Channel Terminals	3 per channel
Rated Voltage	19 to 30 V DC
Interface	HE-10, 20-pin
Current per Channel	0.5 A
Protection Class	IP2X

Schneider Electric Passive I/O Signal Distribution Architecture

The ABE7H16R31 implements passive signal redistribution through fixed copper routing between HE-10 connector inputs and screw terminal outputs. Electrical isolation is not actively generated; channel separation relies on physical layout and terminal grouping structure.

The module integrates DIN rail mechanical anchoring (35 mm symmetrical rail) combined with screw fixation points, supporting rigid mounting alignment in high-density I/O cabinets.

LED indicators provide per-channel visual state representation and a global power presence indication, driven directly from line-level logic without intermediate signal processing circuitry.

Frequently Asked Questions (FAQ)

Q: Does the ABE7H16R31 provide signal conditioning or isolation between channels? A: No active signal conditioning is implemented. Channel separation is defined by passive internal copper routing and terminal grouping only.

Q: What is the maximum current handling per output group? A: Maximum current per output common is specified as 1.8 A, limited by internal fuse protection and connector path design.

Q: Can the module be hot-swapped during operation? A: The device is not specified as hot-swappable. Removal or insertion should be performed under de-energized conditions to prevent backplane and field wiring disturbance.

Field Installation Guidelines

Mount on 35 mm symmetrical DIN rail with full clip engagement before applying screw fixation.
Maintain correct polarity distribution (0 V / 24 V) across terminal groups to avoid cross-channel backfeed.
Ensure HE-10 connector alignment is fully seated before energizing the system.
Use 0.6 N·m tightening torque for screw terminals with 3.5 mm flat screwdriver.
Keep signal wiring separated from high-voltage conductors to reduce electromagnetic coupling.
Verify 2 A internal fuse integrity before commissioning.
