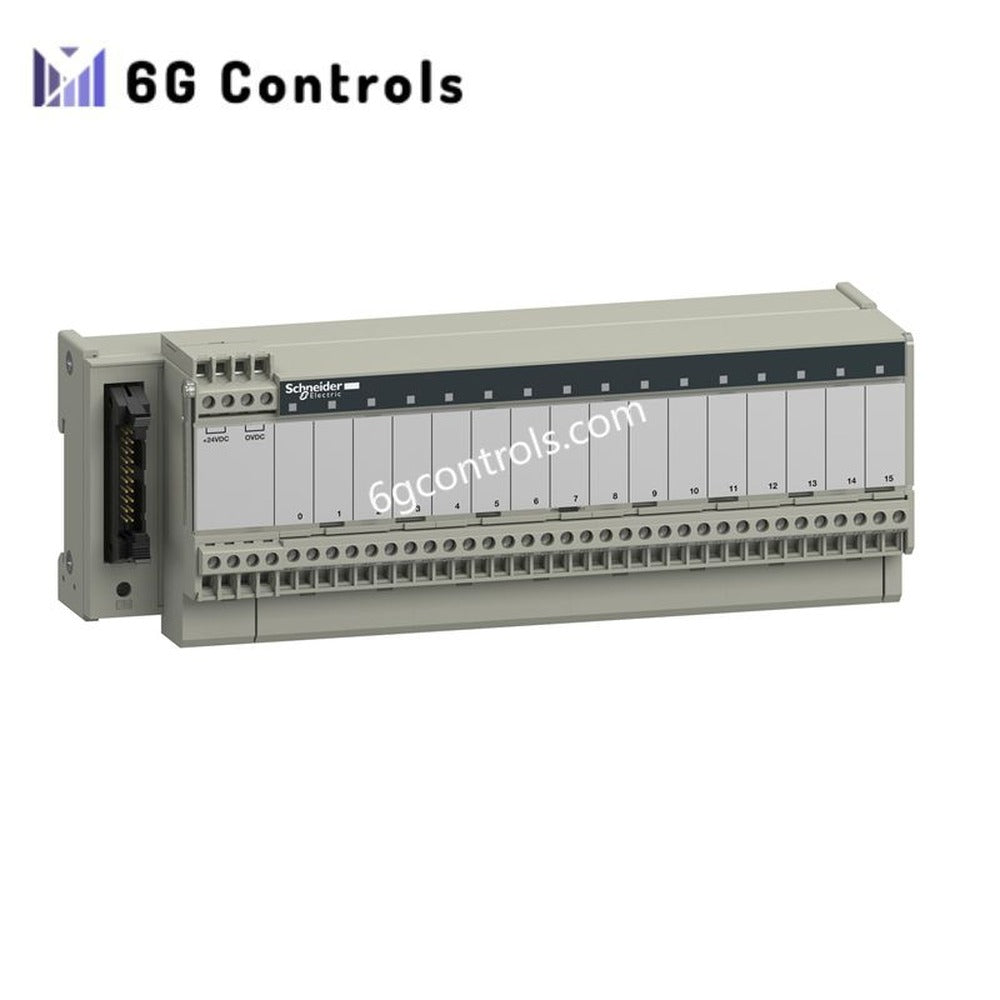

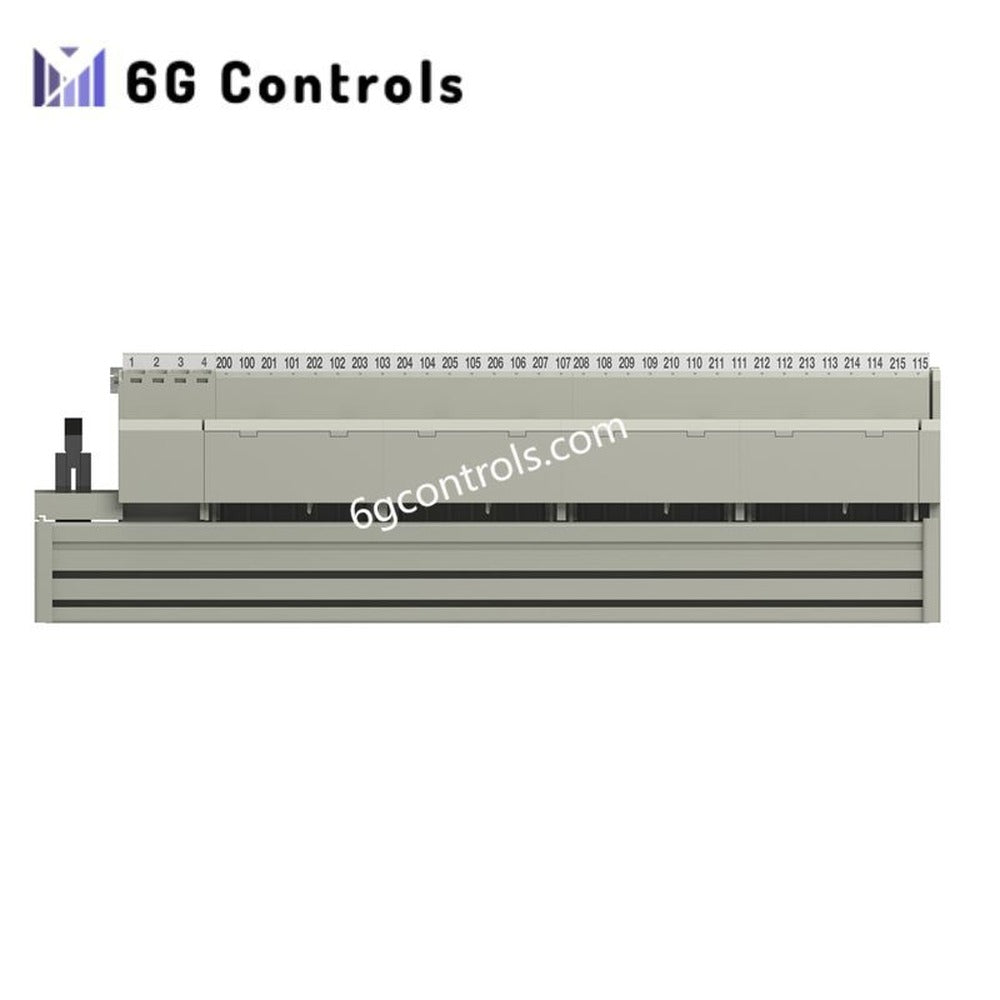

Module de sous-base de relais Schneider Electric ABE7R16S210

Le Schneider Electric ABE7R16S210, également référencé comme sous-base de relais électromécanique ABE7R16S210, sert d’interface matérielle dédiée à la commutation de signaux de sortie TOR à 16 canaux au sein des systèmes d’E/S précâblés Modicon ABE7 Telefast.

Configuré pour la commutation de charges TOR pilotée par API dans les architectures Modicon ABE7, le Schneider Electric ABE7R16S210 (sous-base de relais ABE7R16S210) assure l’exécution électromécanique directe de la commande de bobines 24 VCC vers des états de sortie à contacts normalement ouverts grâce à des structures de relais soudées intégrées.

Spécifications matérielles

Architecture de commutation par relais électromécaniques (plate-forme Schneider ABE7)

Le ABE7R16S210 met en œuvre une matrice fixe de 16 canaux reposant sur des contacts électromécaniques soudés. Chaque canal assure une commutation normalement ouverte (NO), avec des voies de sortie galvaniquement isolées par rapport à l’excitation de la bobine côté API.

Dans le système Schneider Electric Modicon ABE7 Telefast, l’actionnement des relais est commandé par une excitation de bobine de 24 VCC, convertissant les états logiques du fond de panier en fermetures de contacts discrètes. Cette architecture permet une forte densité de regroupement des E/S tout en maintenant une isolation par contacts entre les charges de terrain et les sorties du contrôleur.

La durée de vie électrique est définie par le comportement du matériau des contacts dans les catégories d’utilisation DC-12 / AC-12 / AC-15, avec une durée de vie de commutation pouvant atteindre 500000 cycles dans les conditions de charge spécifiées.

L’intégration au fond de panier repose sur un mappage des signaux précâblé HE-10, ce qui élimine les variations de câblage canal par canal tout en préservant l’indépendance de chaque relais.

Questions fréquemment posées (FAQ)

Q : Quel élément de commutation est utilisé dans les canaux du ABE7R16S210 ? A : Chaque canal utilise un relais électromécanique soudé avec une configuration à 1 contact normalement ouvert (NO).

Q : Tous les canaux peuvent-ils fonctionner simultanément au courant de charge maximal ? A : Le courant maximal par commun de sortie est de 10 A ; la répartition de la charge doit rester dans les limites du rail commun afin d’éviter les contraintes thermiques et celles exercées sur les contacts.

Q : Le module prend-il en charge le remplacement à chaud pendant le fonctionnement ? A : Le module n’est pas spécifié pour un remplacement à chaud ; le remplacement doit être effectué hors tension afin d’éviter les arcs aux contacts et les perturbations du fond de panier.

Directives d’installation sur site

• Installer sur un rail DIN symétrique de 35 mm à l’aide du clip de verrouillage avant de fixer la vis.
• Vérifier la polarité de l’alimentation des bobines 24 VCC avant la mise sous tension afin d’éviter la non-activation des relais.
• Maintenir une séparation entre le câblage des charges des relais et le cheminement des signaux API afin de réduire au minimum le couplage de bruit induit.
• S’assurer que les borniers amovibles sont complètement insérés avant la mise en service.
• Respecter les limites de fréquence de commutation (<= 10 Hz à vide) afin d’éviter d’accélérer l’usure mécanique.
• Vérifier la continuité de la terre de protection pour les systèmes montés en armoire.
