Schneider Electric AS-B984-100 Connecteur de borne

16 en stock

Manufacturer: Schneider
Product No.: AS-B984-100
Country of origin: France
Product Type: Connecteur de borne
Condition: Tout neuf
Payment: Virement télégraphique, Western Union
Weight: 0.77 kg
Dimensions: 88 mm x 72 mm x 30 mm
Shipping port: Xiamen
Warranty: 12 mois

Description
Reviews
Livraison et paiement

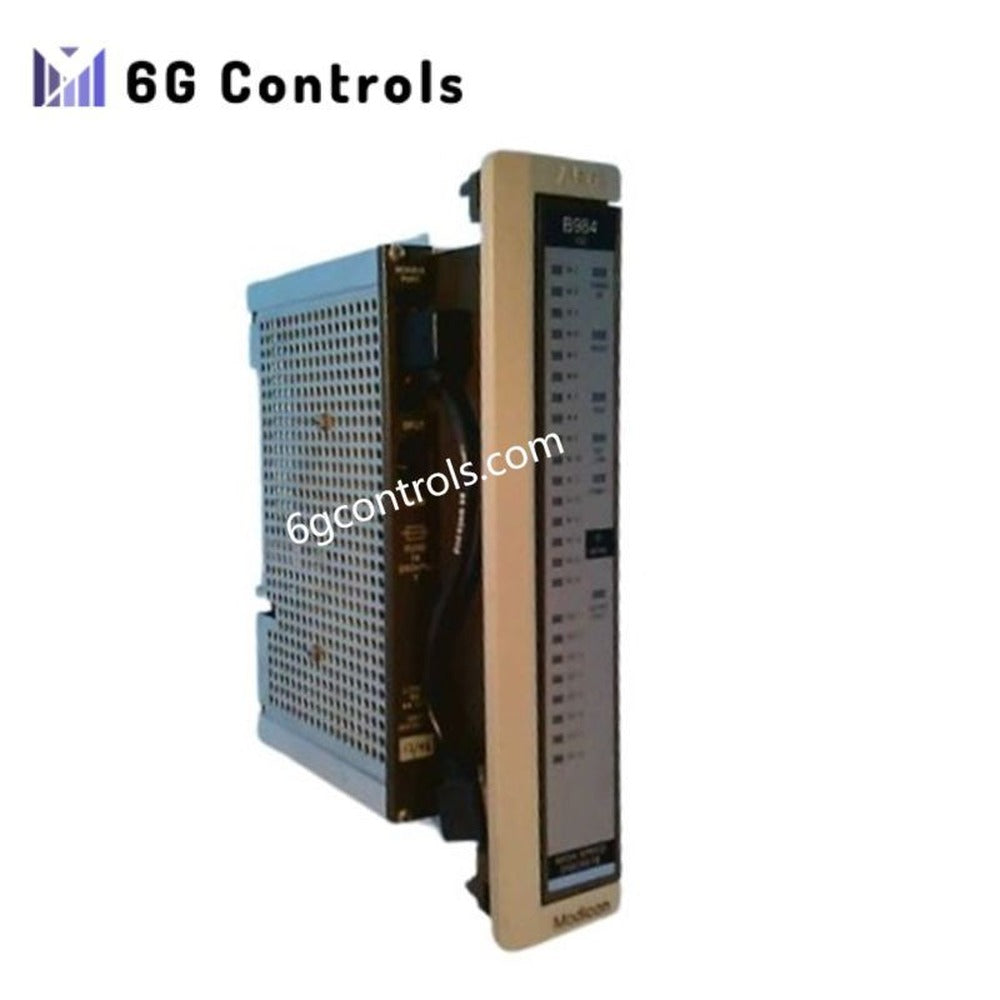

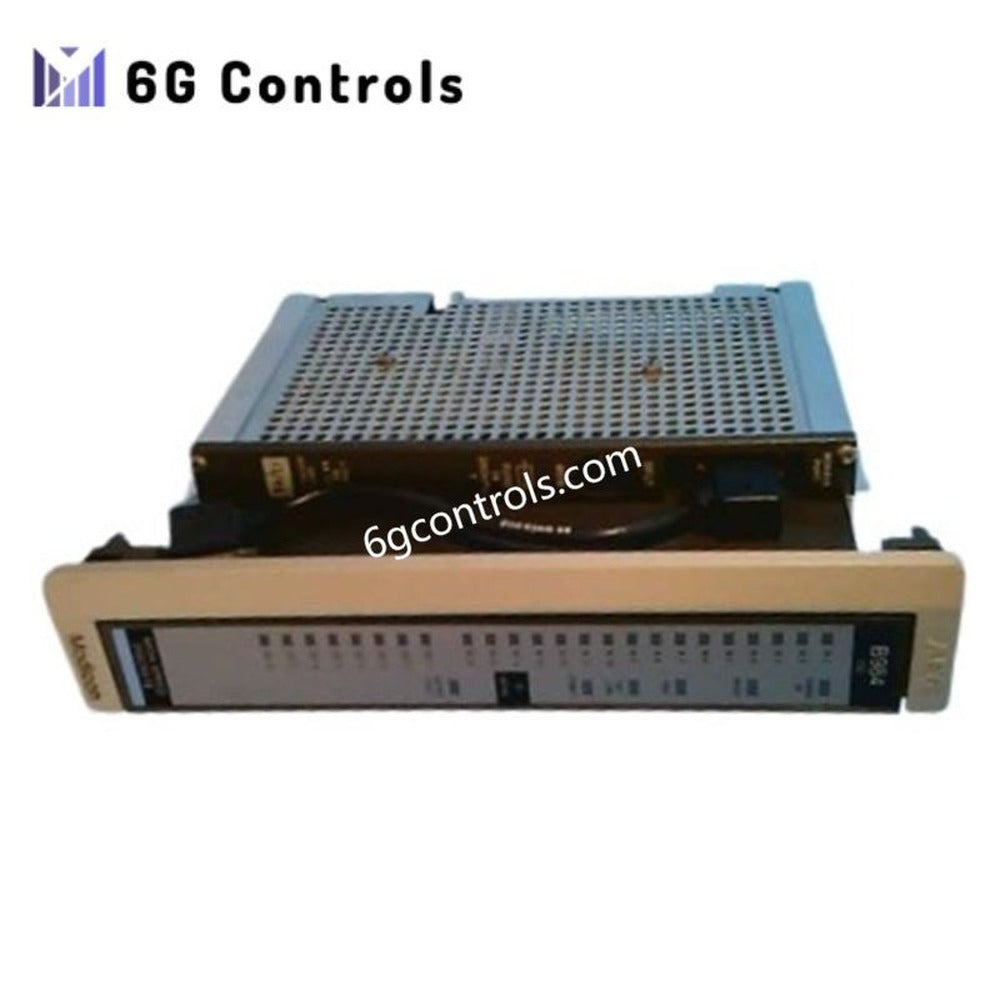

Connecteur de bornes Schneider Electric AS-B984-100

Configuré pour le traitement discret des signaux à grande vitesse dans les architectures d’E/S de la série 800, le Schneider Electric AS-B984-100 (connecteur de bornes AS-B984-100) assure la mise en œuvre physique et électrique directe de la terminaison et du routage de 16 signaux d’entrée et de 8 signaux de sortie au sein des modules logiques discrets Schneider de la série 800.

Spécifications matérielles

Paramètre	Spécification
Modèle	AS-B984-100
Marque	Schneider Electric
Poids	0,77 kg
Consommation électrique	Alimentation système 24 VCC (plage de fonctionnement de 20 à 28 VCC, aucune dissipation interne spécifiée)
Nombre d’entrées	16
Nombre de sorties	8
Temps de réponse des entrées	Jusqu’à 100 microsecondes (sans filtrage)
Temps de réponse des sorties	Jusqu’à 1 ms
Seuil de niveau haut	18 VCC
Seuil de niveau bas	6 VCC
Courant d’excitation des entrées	6 mA minimum à 24 VCC
Résistance de source	1000 ohms

Caractéristiques de vitesse de communication sur le bus de fond de panier et de mise à l’échelle de la densité des E/S (architecture Schneider Electric série 800)

L’AS-B984-100 s’interface avec l’infrastructure logique discrète de la série 800 par l’intermédiaire d’un mappage fixe des bornes, aligné sur les cycles de scrutation à grande vitesse. La propagation des signaux est limitée par le temps de conditionnement des entrées et la latence de commutation des sorties.

La mise à l’échelle de la densité des E/S est déterminée par l’agrégation de 16 entrées discrètes et de 8 sorties par bloc connecteur. Les seuils électriques restent fixes, ce qui exige une stabilité constante du domaine 24 VCC dans le câblage de terrain.

La synchronisation au niveau du bus de fond de panier dépend de l’exécution déterministe de la scrutation au sein du module de traitement hôte de la série 800. Aucun reparamétrage dynamique du mappage des bornes n’est effectué en cours d’exécution.

Foire aux questions (FAQ)

Q : L’AS-B984-100 prend-il en charge l’insertion à chaud en cours de fonctionnement ? A : Aucun comportement d’insertion à chaud n’est défini. L’installation exige que le système soit hors tension afin d’éviter toute corruption transitoire de l’état des entrées.

Q : Quelle est la vitesse maximale de réponse prise en charge pour les entrées ? A : Le temps de réponse des entrées est spécifié jusqu’à 100 microsecondes sans filtrage, avec une limitation due au conditionnement externe du signal.

Q : Un connecteur homologue est-il nécessaire au fonctionnement ? A : Oui. Le module nécessite le connecteur AS-8533-004 pour assurer une terminaison et une interface électrique correctes.

Consignes d’installation sur site

Assurez-vous que l’alimentation du système est complètement isolée avant d’installer ou de retirer le connecteur de bornes AS-B984-100. Vérifiez la stabilité de la tension de commande de 20 à 28 VCC avant la mise sous tension.

Utilisez un câblage blindé pour tous les canaux d’entrée et de sortie discrets lorsqu’une commutation à grande vitesse est présente. Maintenez une référence de mise à la terre cohérente entre le côté terrain et le côté contrôleur afin d’éviter les signaux flottants.

Le connecteur homologue AS-8533-004 doit être complètement inséré pour garantir un alignement correct des bornes. Vérifiez l’intégrité du verrouillage mécanique avant d’appliquer la tension de commande.

Évitez d’acheminer les conducteurs de signaux parallèlement aux lignes de commutation à haute énergie afin de réduire au minimum le bruit induit sur les canaux d’entrée à réponse rapide.
