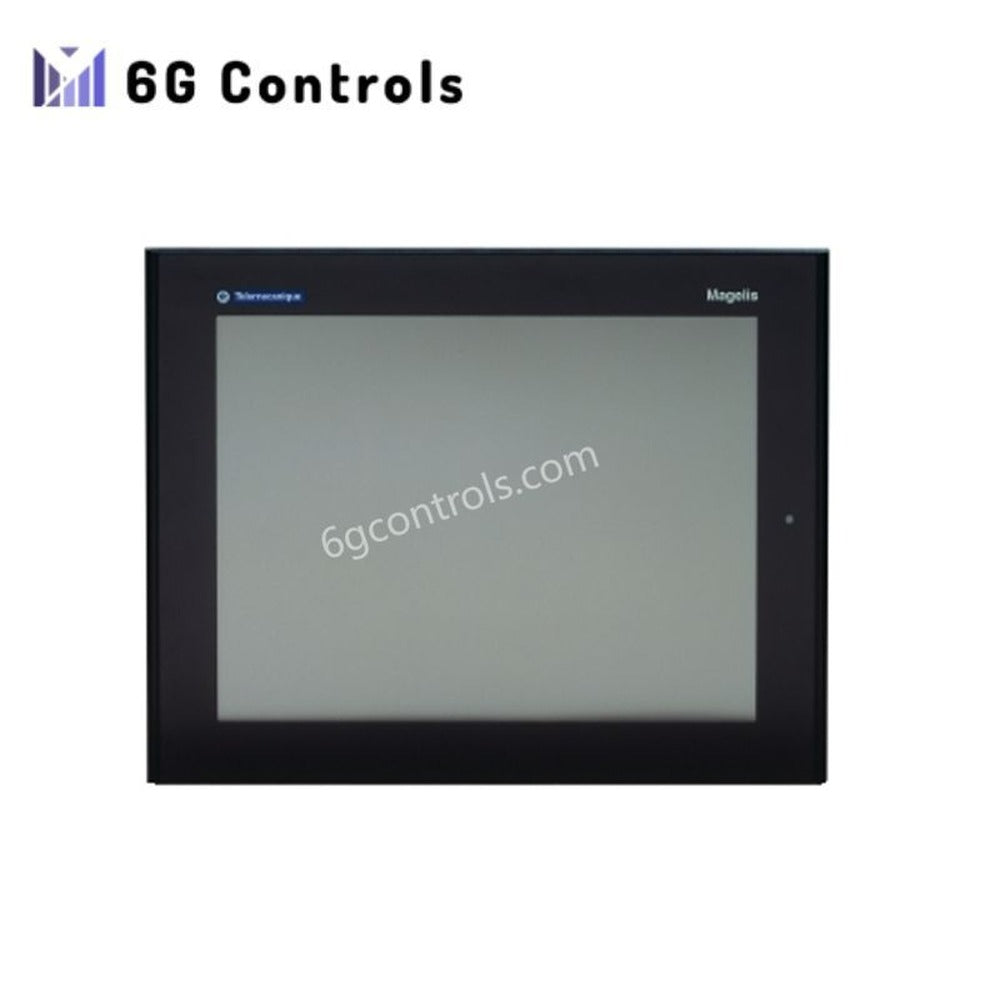

Panneau à écran tactile avancé Schneider XBTGT5230

18 en stock

Manufacturer: Schneider
Product No.: XBTGT5230
Country of origin: France
Product Type: Panneau à écran tactile avancé
Condition: Tout neuf
Payment: Virement télégraphique, Western Union
Weight: 3.0 kg
Dimensions: 313 mm × 239 mm × 56mm
Shipping port: Xiamen
Warranty: 12 mois

Description
Reviews
Livraison et paiement

Présentation

Le XBTGT5230 est une IHM de 10,4 pouces de la série Magelis XBT GT de Schneider Electric. Conçu pour l’automatisation industrielle, il offre une résolution VGA de 640 × 480 pixels sur un écran LCD STN couleur rétroéclairé. Le panneau fonctionne sous 24 V CC et dispose d’un écran tactile résistif analogique avec une profondeur de couleur de 4096 couleurs. Il prend en charge divers protocoles de communication, notamment Modbus TCP, Modbus Plus, Siemens MPI et d’autres, garantissant une intégration fluide dans différents systèmes de contrôle.

Caractéristiques techniques

Interface d’affichage et tactile

Type d’affichage : écran LCD STN couleur rétroéclairé
Taille de l’affichage : 10,4 pouces
Résolution : 640 × 480 pixels (VGA)
Profondeur de couleur : 4096 couleurs
Technologie tactile : écran tactile résistif analogique
Résolution tactile : 1024 × 1024 zones
Luminosité et contraste : réglables sur 8 niveaux via le panneau tactile
Durée de vie du rétroéclairage : environ 54 000 heures

Processeur et mémoire

Processeur : processeur RISC, 266 MHz
Mémoire :
- EPROM Flash de 32 Mo (application)
- SRAM de 512 Ko (sauvegardée par batterie)
Stockage externe : emplacement pour carte Compact Flash (≥ 1 Go)

Ports et protocoles de communication

Ethernet : RJ45 (10BASE-T/100BASE-TX)
COM1 : RS232C/RS422/RS485 (SUB-D 9 mâle)
COM2 : RS485/MPI (RJ45)
Ports USB : 2 × USB de type A (V1.1)

E/S numériques et audio

E/S numériques : 3 sorties numériques, 1 entrée numérique
Sortie audio : oui (via bornier à vis)

Alimentation

Tension : 24 V CC (plage : 19,2–28,8 V)
Consommation électrique : 26 W
Courant d’appel : 30 A

Montage et caractéristiques mécaniques

Type de montage : montage encastré avec 4 clips à ressort ou brides à vis
Dimensions de découpe : 301,5 mm × 227,5 mm
Matériau du panneau avant : aluminium
Température de fonctionnement : de 0 °C à +50 °C
Température de stockage : de –20 °C à +60 °C
Dimensions :
- Largeur : 313 mm
- Hauteur : 239 mm
- Profondeur : 56 mm
Poids : 3 kg

Paiement : virement bancaire, Western Union.

Port d’expédition : Xiamen.

Délai : généralement 1 à 3 jours ouvrés après confirmation du paiement (sous réserve des stocks).

Livraison dans le monde entier : nous expédions des pièces d’automatisation industrielle à des clients du monde entier. Les frais de transport sont indiqués avec votre demande de devis.
