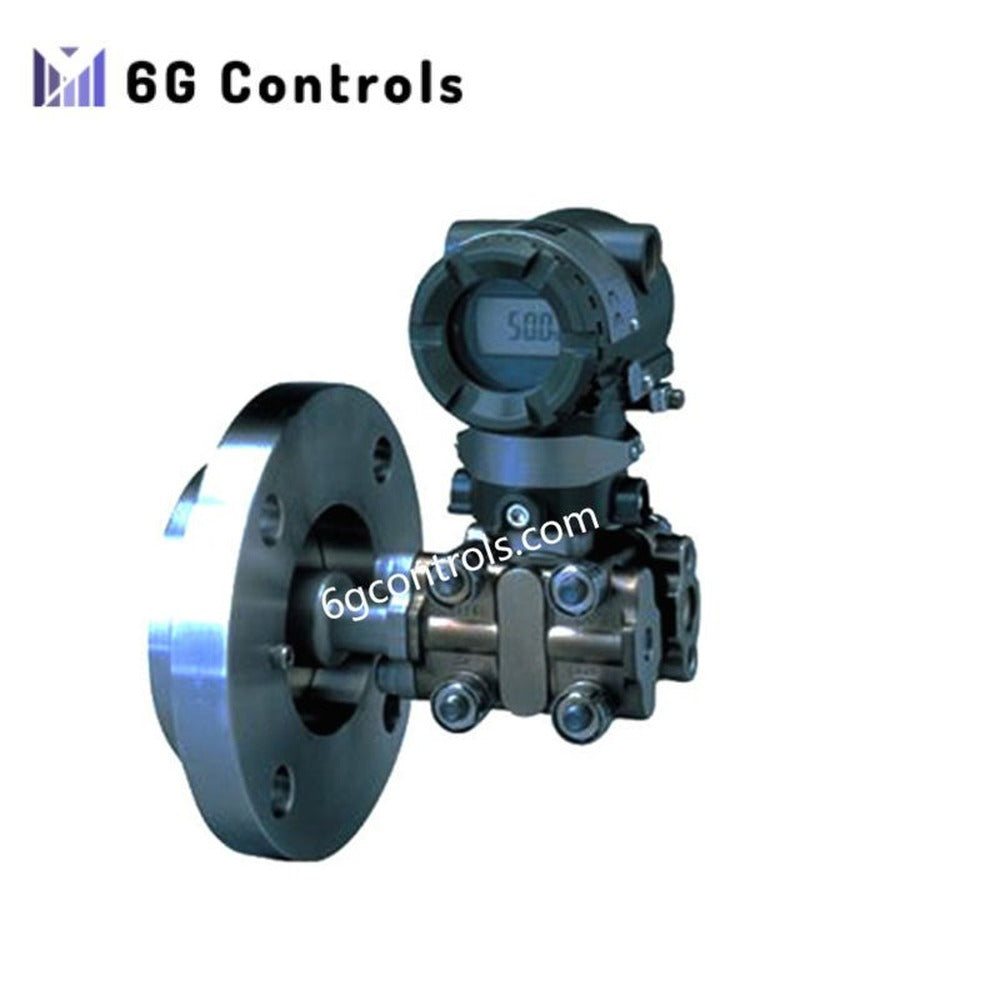

Yokogawa EJA210A | Transmetteur de pression différentielle monté sur bride

Présentation du produit

Le Yokogawa EJA210A est un transmetteur de pression différentielle monté sur bride, conçu pour mesurer en continu le niveau de liquide, la densité et la pression différentielle dans les cuves et réservoirs industriels. Il est particulièrement adapté aux applications impliquant des fluides visqueux, cristallisants ou générant des sédiments, pour lesquels les systèmes à lignes d’impulsion ne conviennent pas.

Ce modèle appartient à la série EJA-A bien établie de Yokogawa et fournit une sortie analogique de 4–20 mA CC avec des options de communication numérique superposée, permettant une intégration fluide dans les environnements DCS et API modernes. Bien qu’il ait été retiré du catalogue en 2016, l’EJA210A reste largement installé et pris en charge par des modèles successeurs compatibles.

Principales caractéristiques fonctionnelles

L’EJA210A utilise un capteur résonant en silicium à grande stabilité pour convertir la pression différentielle en un signal électrique offrant une excellente précision à long terme. Son montage direct sur bride élimine les lignes capillaires, réduisant ainsi la maintenance et améliorant la fiabilité dans les conditions difficiles des procédés.

Le transmetteur prend en charge plusieurs protocoles de communication normalisés de l’industrie, permettant sa configuration, ses diagnostics et sa surveillance depuis les systèmes Yokogawa CENTUM ou des plateformes de gestion d’actifs tierces.

Caractéristiques techniques

• Type de mesure : pression différentielle pour les applications de mesure de niveau et de densité
• Signal de sortie : 4–20 mA CC, linéaire par rapport à la pression différentielle mesurée
• Options de communication numérique :
  • HART
  • BRAIN
  • FOUNDATION Fieldbus
  • PROFIBUS PA
• Précision de référence : ±0,075 % de l’étendue calibrée
• Stabilité à long terme : ±0,1 % de l’URL sur 10 ans
• Étendue réglable : étalonnage basé sur zéro avec ajustement numérique
• Plage d’alimentation : 10,5 à 45 V CC
• Raccordement au procédé :
  • Bride affleurante de 3 pouces
  • Bride rallongée de 4 pouces
• Matériaux en contact avec le fluide : acier inoxydable et alliages anticorrosion en option
• Fluides de remplissage : huile de silicone ou liquide de remplissage inerte selon la température du procédé
• Plage de température de fonctionnement :
  • Ambiante : –40 °C à +85 °C
  • Procédé : jusqu’à +120 °C (selon la capsule et le fluide de remplissage)
• Indice de protection du boîtier : NEMA 4X, IP66, IP67
• Matériau du boîtier : aluminium ou acier inoxydable en option
• Poids : 5,9 kg

Applications typiques

L’EJA210A est couramment utilisé dans les industries de procédés nécessitant une mesure de niveau stable et précise sans tuyauterie d’impulsion. Les applications typiques comprennent :

• Mesure du niveau des réservoirs de stockage et des cuves de réaction
• Mesure de la densité dans les procédés chimiques
• Régulation du niveau de liquides visqueux ou de fluides se solidifiant
• Unités de traitement pétrochimique et de raffinage
• Systèmes auxiliaires des centrales électriques
• Réservoirs de traitement de l’eau et des eaux usées

Informations sur le cycle de vie du produit

L’EJA210A a été officiellement retiré du catalogue par Yokogawa en décembre 2016. Pour les nouveaux projets ou les extensions de systèmes, Yokogawa recommande les modèles de remplacement suivants :

• EJA210E : précision améliorée, diagnostics perfectionnés, installation rétrocompatible
• EJX210A : version hautes performances offrant un temps de réponse et une stabilité de mesure supérieurs

Les installations existantes peuvent continuer à fonctionner avec des pièces de rechange et une assistance technique, selon leur disponibilité régionale.

Foire aux questions

L’EJA210A est-il toujours pris en charge par Yokogawa ? Le modèle n’est plus fabriqué, mais la documentation technique et certaines pièces de rechange peuvent encore être disponibles. Les nouvelles installations doivent utiliser l’EJA210E ou l’EJX210A.

L’EJA210A peut-il communiquer numériquement sur une boucle de 4–20 mA ? Oui. Lorsqu’il est équipé de HART ou de BRAIN, les signaux numériques sont superposés à la sortie analogique pour la configuration et les diagnostics.

Le transmetteur convient-il aux procédés à haute température ? La température maximale du procédé dépend de la capsule et du fluide de remplissage sélectionnés, avec des limites généralement fixées jusqu’à +120 °C.

Les modèles de remplacement sont-ils mécaniquement compatibles ? Dans de nombreux cas, les transmetteurs EJA210E peuvent être installés avec les mêmes raccordements sur bride, ce qui réduit les travaux de modernisation.
