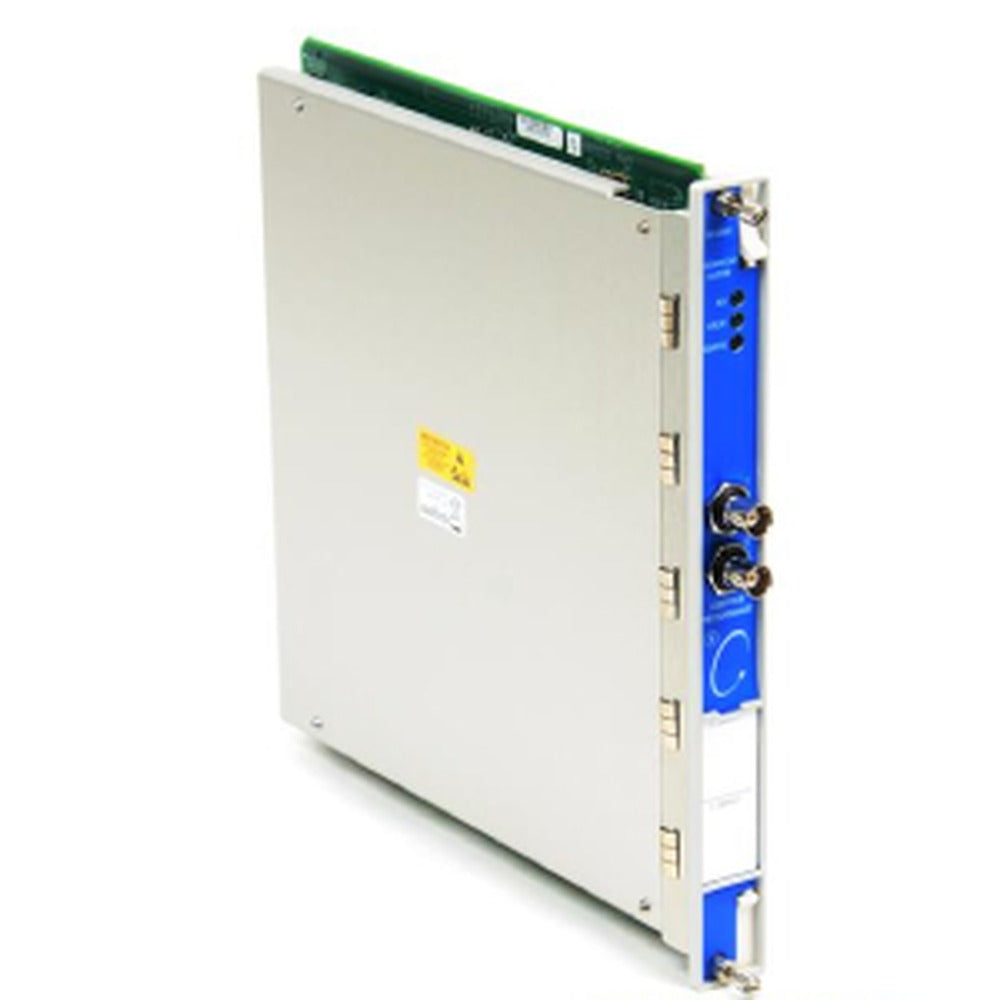

Bently Nevada 3500/50 tahometarski modul – pouzdan i precizan

Bently Nevada 3500/50 tahometarski modul dvokanalni je modul dizajniran za prihvat ulaznih signala s blizinskih sondi ili magnetskih davača radi određivanja rotacijske brzine vratila, ubrzanja rotora ili smjera rotacije rotora. Te se informacije zatim uspoređuju s korisnički programiranim alarmnim zadanim vrijednostima, a alarmi se generiraju kada se te vrijednosti prekorače. Tahometarski modul 3500/50 programira se pomoću softvera 3500 Rack Configuration Software i može se konfigurirati s četiri različite opcije.

Nadzor brzine, alarmiranje prema zadanoj vrijednosti i alarmiranje izvan raspona brzine

U ovom načinu rada modul nadzire brzinu vratila i upozorava korisnika ako brzina prekorači zadanu vrijednost ili izađe izvan navedenog raspona brzine. Ovaj je način rada osobito koristan u primjenama u kojima je važno održavati određeni raspon brzine.

Nadzor brzine, alarmiranje prema zadanoj vrijednosti i obavijest o nultoj brzini

U ovom načinu rada modul nadzire brzinu vratila i upozorava korisnika ako brzina padne na nulu. Ovaj je način rada koristan u primjenama u kojima je važno osigurati da vratilo nije blokirano ili zaustavljeno.

Nadzor brzine, alarmiranje prema zadanoj vrijednosti i alarmiranje ubrzanja rotora

U ovom načinu rada modul nadzire ubrzanje rotora i upozorava korisnika ako ubrzanje prekorači zadanu vrijednost. Ovaj je način rada osobito koristan u primjenama u kojima je važno osigurati da rotor nije izložen prekomjernom ubrzanju.

Nadzor brzine, alarmiranje prema zadanoj vrijednosti i obavijest o suprotnoj rotaciji

U ovom načinu rada modul nadzire smjer rotacije vratila i upozorava korisnika ako se smjer rotacije promijeni. Ovaj je način rada osobito koristan u primjenama u kojima je važno osigurati da se rotor ne okreće u pogrešnom smjeru. Tahometarski modul 3500/50 također može dovoditi kondicionirane Keyphasor® signale na stražnju sabirnicu regala 3500 radi uporabe u drugim monitorima, čime se uklanja potreba za zasebnim Keyphasor modulom u regalu. Osim toga, modul ima funkciju zadržavanja vršne vrijednosti koja pohranjuje najveću brzinu, najveću brzinu suprotne rotacije ili broj rotacija u suprotnom smjeru (ovisno o odabranoj vrsti kanala) koju je stroj dosegnuo. Korisnik može poništiti te vršne vrijednosti.

Napomena:

Važno je napomenuti da tahometarski moduli Bently Nevada nisu projektirani za samostalnu uporabu kao sustav za regulaciju brzine ili zaštitu od prekoračenja brzine, niti kao komponenta takvog sustava. Ne osiguravaju zaštitnu redundantnost ni brzinu odziva potrebnu za pouzdan rad sustava za regulaciju brzine ili zaštitu od prekoračenja brzine. Analogni proporcionalni izlaz, ako je dostupan, prikladan je samo za bilježenje podataka, grafičko zapisivanje ili prikaz. Zadane vrijednosti alarma brzine, ako su dostupne, prikladne su samo za signalizaciju. Magnetski davači ne smiju se upotrebljavati za opciju detekcije suprotne rotacije jer ti pretvornici pri malim brzinama ne daju čist brid detekcijskom sklopu. To može dovesti do lažnih indikacija smjera rotacije. Magnetski davači također se ne preporučuju za opciju nulte brzine jer ti pretvornici pri malim brzinama ne daju čist brid detekcijskom sklopu.

Zaključak

Tahometarski modul Bently Nevada 3500/50 svestran je i pouzdan dvokanalni modul koji pruža ključne informacije o rotacijskoj brzini vratila, ubrzanju rotora i smjeru rotacije rotora. Zahvaljujući mogućnosti generiranja alarma i dovoda kondicioniranih Keyphasor® signala na stražnju sabirnicu regala 3500, neophodan je alat za osiguravanje pravilnog rada strojeva.
