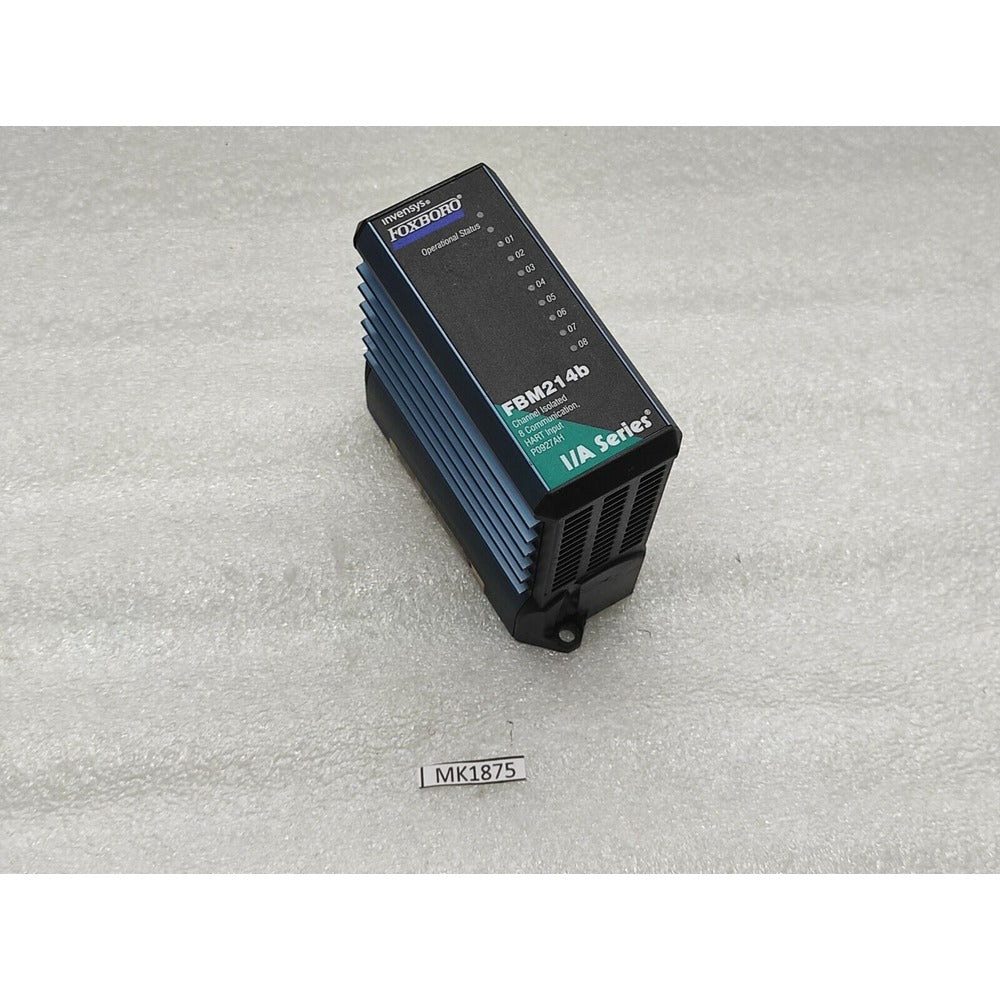

Foxboro FBM214B P0927AH I/A Series HART ulazni modul, potpuno nov, na zalihi

Pregled:

Kompaktni FBM214b ulazni modul komunikacijskog sučelja HART ima osam pojedinačno izoliranih analognih ulaznih kanala od 4 do 20 mA. Podržava kombinaciju standardnih uređaja od 4 do 20 mA i HART uređaja, čime je dio U/I podsustava Compact 200 Series. Ovaj modul može služiti i kao host terenskog uređaja za HART komunikaciju za Foxboro™ DCS, omogućujući zahtijevanje i primanje dviju digitalnih poruka u sekundi od terenskog uređaja. Međutim, ne podržava način komunikacije u nizu, a naredbe se izvršavaju putem alata Foxboro DCS Field Device Expert za HART. FBM214b osigurava izolirana napajanja terenskih uređaja na svih osam kanala. Po želji se za ulazne kanale mogu upotrebljavati vanjska napajanja, no kada jedno zajedničko vanjsko napajanje služi za dva ili više kanala, potreban je modul Cable Balun kako bi se spriječilo međusobno preslušavanje HART komunikacijskih kanala.

Značajke:

• Osam analognih ulaznih kanala koji prihvaćaju:
  • Standardne analogne signale senzora od 4 do 20 mA
  • Digitalne signale s frekvencijskim pomakom (FSK) HART, nadograđene na analogne ulazne signale od 4 do 20 mA
• Namjenski FSK modem za svaki ulazni kanal za dvosmjernu digitalnu komunikaciju s HART terenskim uređajima.
• Analogno-digitalna pretvorba svakog ulaznog signala od 4 do 20 mA s HART uređaja.
• Podrška za univerzalne HART naredbe potrebne za povezivanje s bazom podataka Foxboro DCS-a.
• Galvanska izolacija svih osam ulaznih kanala međusobno te od uzemljenja i logike modula, za svaki kanal.
• Kompaktan i robustan dizajn prikladan za okruženja klase G3 (zahtjevna okruženja).
• Visoka točnost postignuta sigma-delta analogno-digitalnim pretvorbama za svaki kanal.
• Sklop za priključivanje (TA) za lokalno ili udaljeno povezivanje terenskog ožičenja s modulom FBM214b.
• TA za interne i/ili vanjske odašiljače s napajanjem kroz strujnu petlju, za svaki kanal.

Kompaktan dizajn:

Kompaktni FBM214b ima uži dizajn u usporedbi sa standardnim modulima terenske sabirnice (FBM) Foxboro DCS 200 Series. Ima robusno kućište od akrilonitril-butadien-stirena (ABS) za zaštitu sklopovlja. Posebno projektirana kućišta za ugradnju FBM-ova nude različite razine zaštite od utjecaja okoliša, uključujući zaštitu za zahtjevna okruženja prema normi ISA S71.04.

Visoka točnost:

Radi postizanja preciznosti, modul sadržava sigma-delta analogno-digitalni pretvarač koji osigurava nove vrijednosti analognih ulaza za svaki kanal svakih 100 milisekundi.

Vizualni pokazivači:

Svjetleće diode (LED-ovi) montirane na prednjoj strani pružaju vizualne indikacije radnog statusa modula i komunikacijske aktivnosti na kanalima.

Jednostavno uklanjanje/zamjena:

Modul se ugrađuje na osnovnu ploču Compact 200 Series, na DIN šinu ili vodoravno u stalak, s priključcima za redundantnu terensku sabirnicu, neovisno istosmjerno napajanje i kabele za priključivanje. Modul se može ukloniti ili zamijeniti bez ometanja priključaka terenskih uređaja, napajanja ili komunikacijskih kabela.

Komunikacija terenskom sabirnicom:

Modul za komunikaciju terenskom sabirnicom ili upravljački procesor povezuje se s redundantnom modulskom terenskom sabirnicom od 2 Mbps koju upotrebljavaju FBM-ovi. Kompaktni modul FBM214b prihvaća komunikaciju s bilo kojeg puta (A ili B) redundantne terenske sabirnice od 2 Mbps, čime se osigurava nastavak komunikacije aktivnim putem ako jedan put otkaže ili se isključi na razini sustava. U slučajevima kada je vanjsko napajanje zajedničko za dvije ili više petlji, potreban je modul Cable Balun radi održavanja ravnoteže signalnih vodova komunikacije. Za više informacija pogledajte PDF: Foxboro-FBM214B
