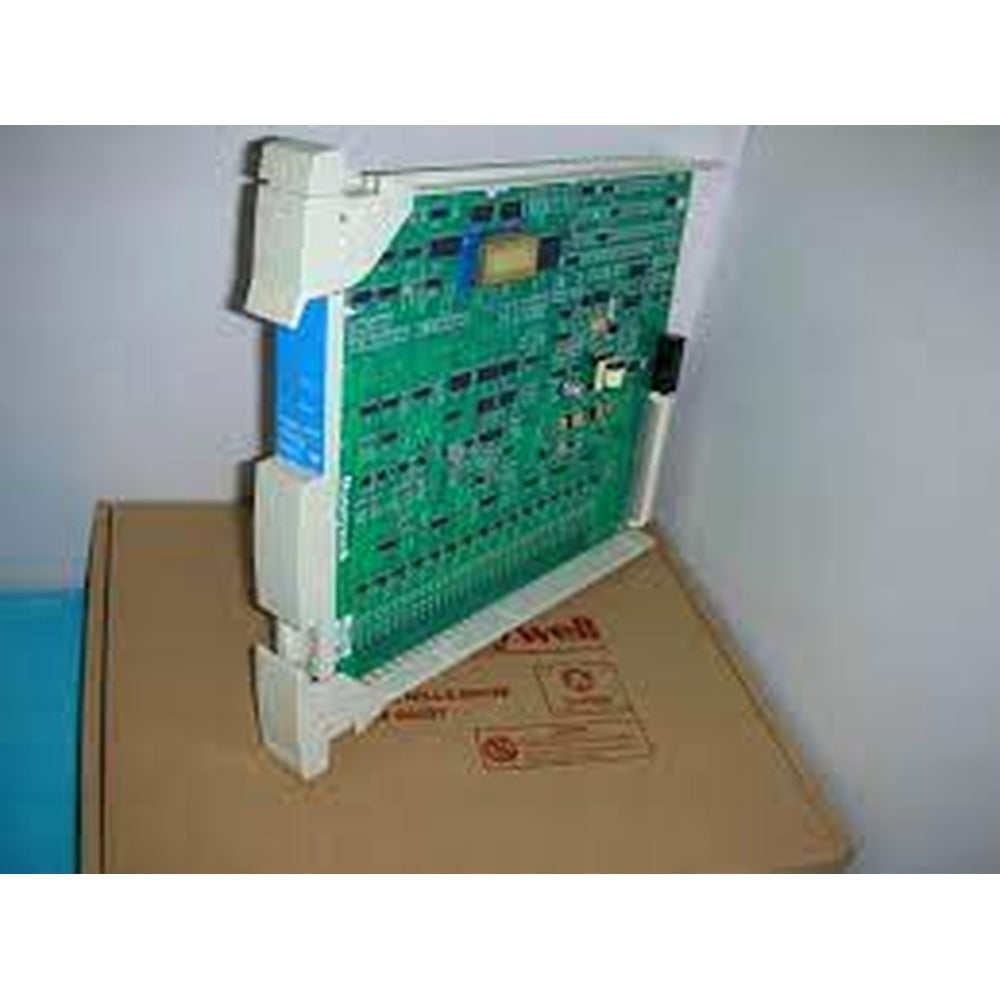

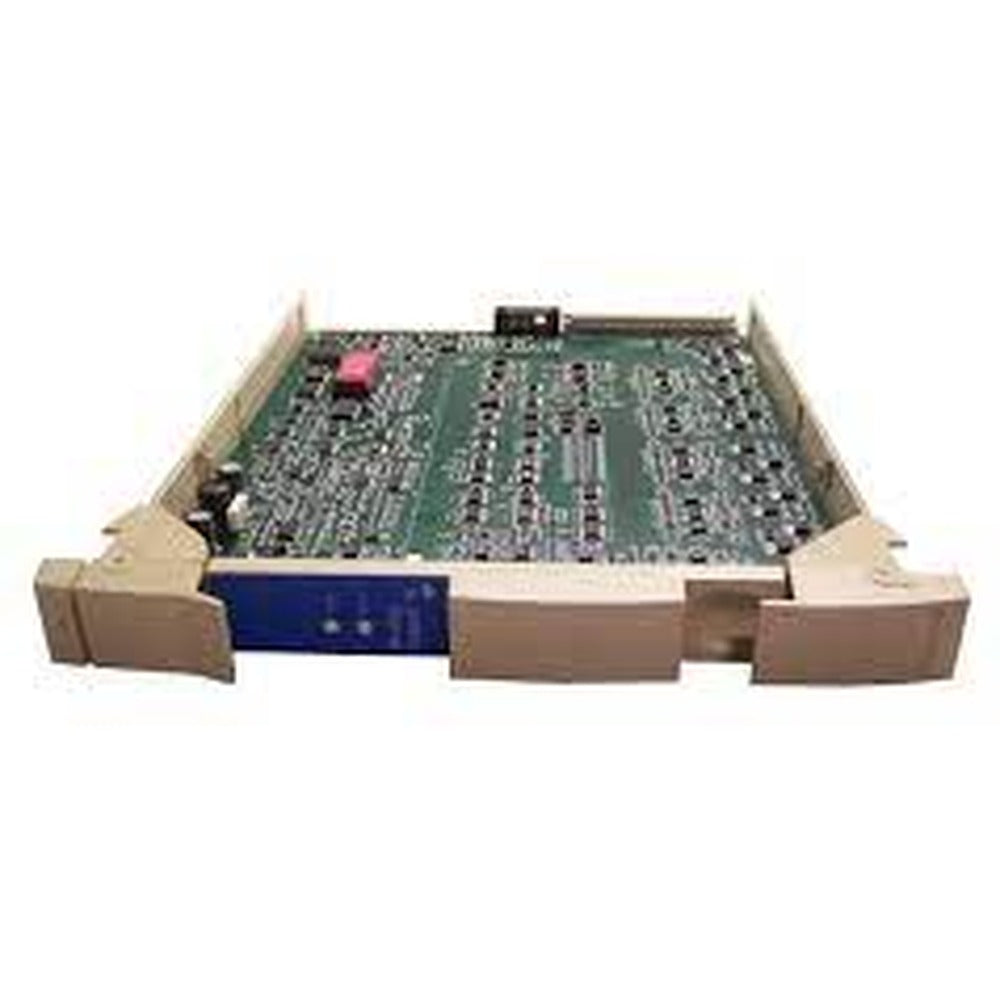

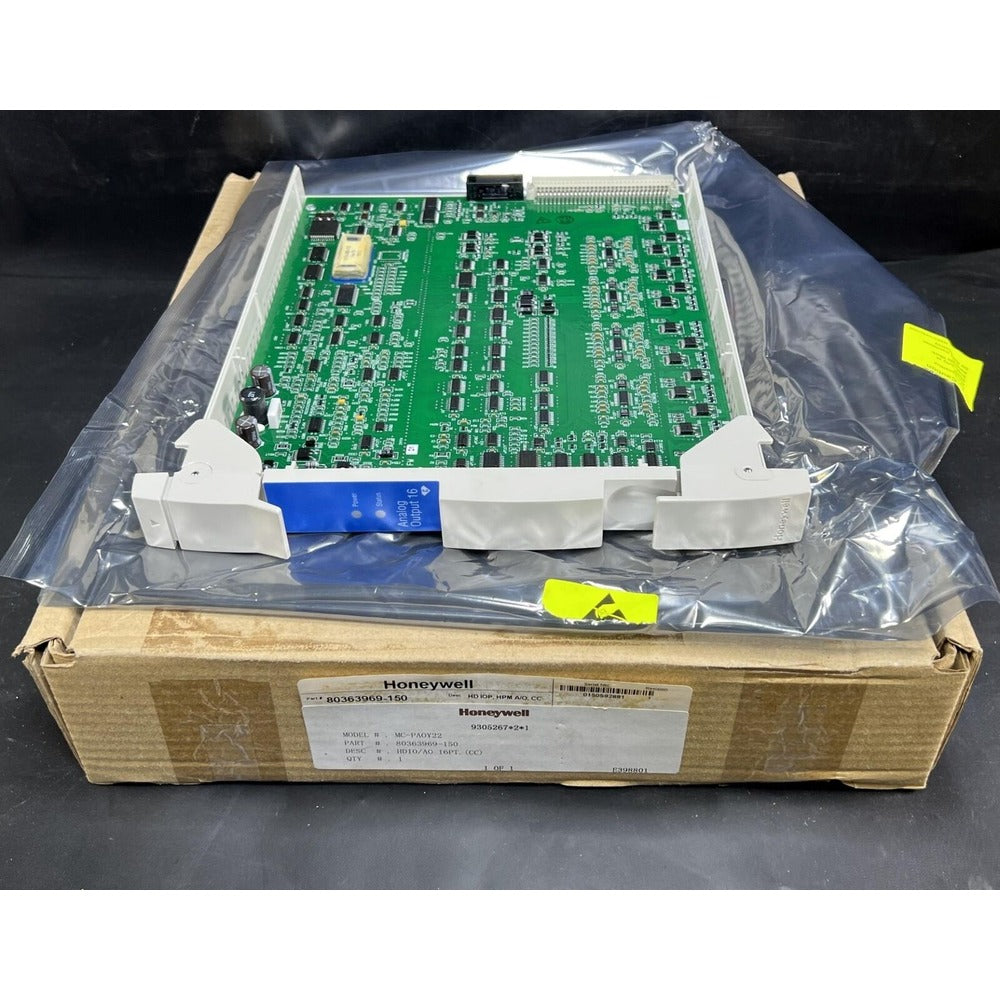

Modul FTA Output Analog Honeywell MC-GHAO21 51305869-175

MC-GHAO21 51305869-175 ialah model redundan bagi Pemasangan Penamatan Medan (FTA) Output Analog (AO) yang direka untuk mengasingkan sehingga enam belas isyarat 4-20 mA. Isyarat ini boleh memacu transduser arus-ke-tekanan (I/P), penggerak kedudukan atau sebarang beban dengan rintangan 870 ohm atau kurang. FTA ini dikaitkan dengan Pemproses Input/Output (IOP) Input Output Analog. Berikut ialah ringkasan fungsi dan ciri model ini:

1. Pengesanan Talian Kerosakan: Jika litar terbuka atau pintas berlaku dalam pendawaian medan, rintangan yang dikesan pada input Modul Pengasingan Galvanik akan menjadi tinggi. Ini membolehkan IOP Output Analog 4-20 mA yang berkaitan mengesan litar medan yang terbuka atau pintas. IOP itu kemudiannya akan melaporkan kegagalan lembut kepada pengguna.
2. Penyambung Isyarat: Model FTA berlebihan mempunyai:
   • Dua penyambung 50-pin untuk bersambung dengan satu atau dua IOP.
   • Penyambung 20-pin untuk bersambung dengan pemultipleks HART luaran.
   • Dua penyambung kuasa 2-pin untuk bersambung dengan Panel Pengagihan Kuasa GI/IS.
3. Isyarat Output Pendawaian Medan: FTA menjana isyarat 4-20 mA untuk mengawal peranti medan. Peranti ini diasingkan secara galvanik daripada litar lain. Rintangan beban untuk isyarat ini tidak boleh melebihi 870 ohm. Impedans dinamik output isyarat adalah lebih besar daripada 1 megohm.
4. Terminal Penentukuran: Empat terminal skru disediakan pada FTA, yang terdiri daripada dua pasangan untuk menentukur IOP utama dan sekunder. Pad sentuh tersedia untuk memulakan prosedur penentukuran dalam IOP utama atau sekunder.
5. Penunjuk:
   • Penunjuk hijau pada FTA menyala apabila IOP utama (A) aktif.
   • Penunjuk hijau pada setiap Modul Pengasingan Galvanik menyala apabila kuasa dibekalkan kepada modul.
6. Penggunaan Arus:
   • Kedua-dua model FTA menggunakan 928 mA pada 24 Vdc apabila semua output mempunyai isyarat 20 mA.
   • Pelesapan kuasa FTA ialah 21.6 watt apabila semua output membekalkan arus 20 mA.
7. Pengasingan dan Keselamatan:
   • FTA menyediakan pengasingan 250 Vac antara bahagian selamat dan bahagian berbahaya. Modul Pengasingan Galvanik membahagikan kedua-dua bahagian ini.
   • Penerangan keselamatan untuk output setiap Modul Pengasingan Galvanik merangkumi:
     • Voltan maksimum -28 volt.
     • Rintangan maksimum 240 ohm.
     • Arus maksimum 116 miliampere.
     • Had voltan (Um) 250 Vrms AC atau DC.

FTA ini ialah komponen penting untuk mengasingkan dan mengawal isyarat analog dalam pelbagai aplikasi, mengekalkan keselamatan serta memastikan kefungsian yang betul sekiranya berlaku kerosakan litar medan.
