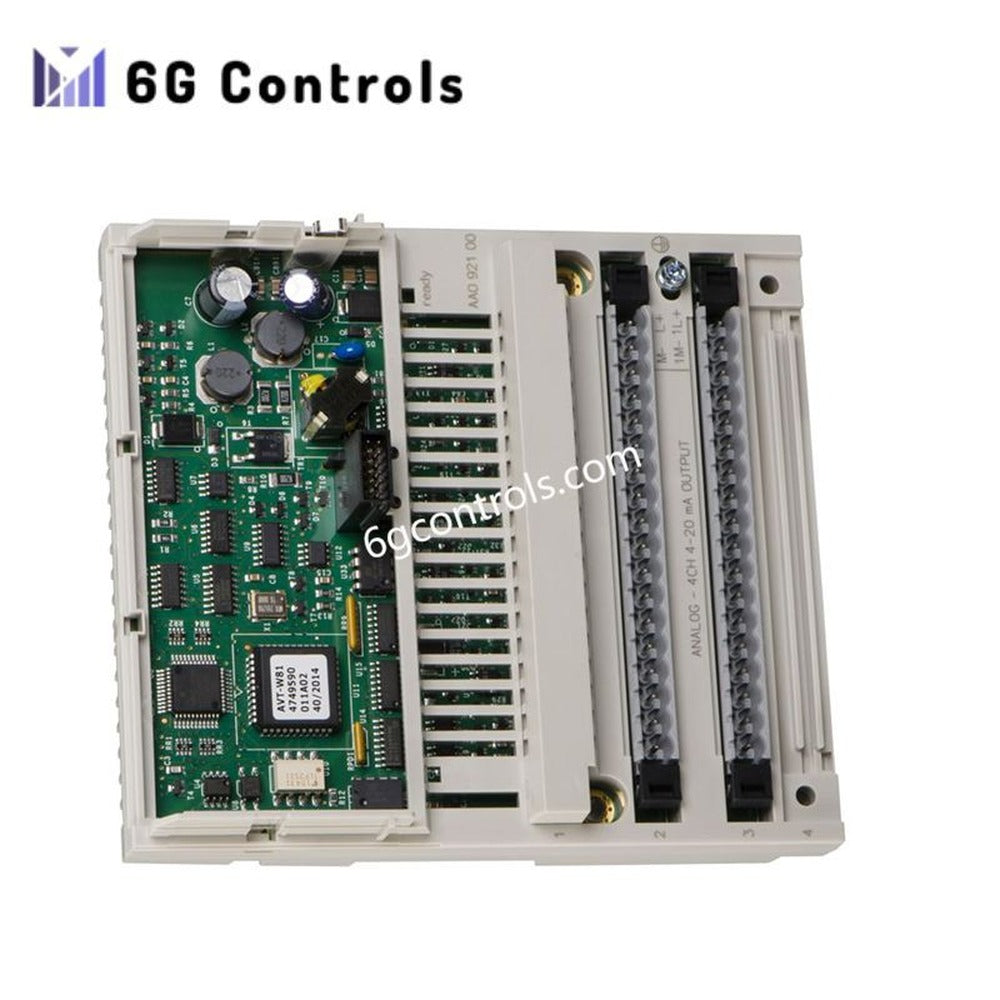

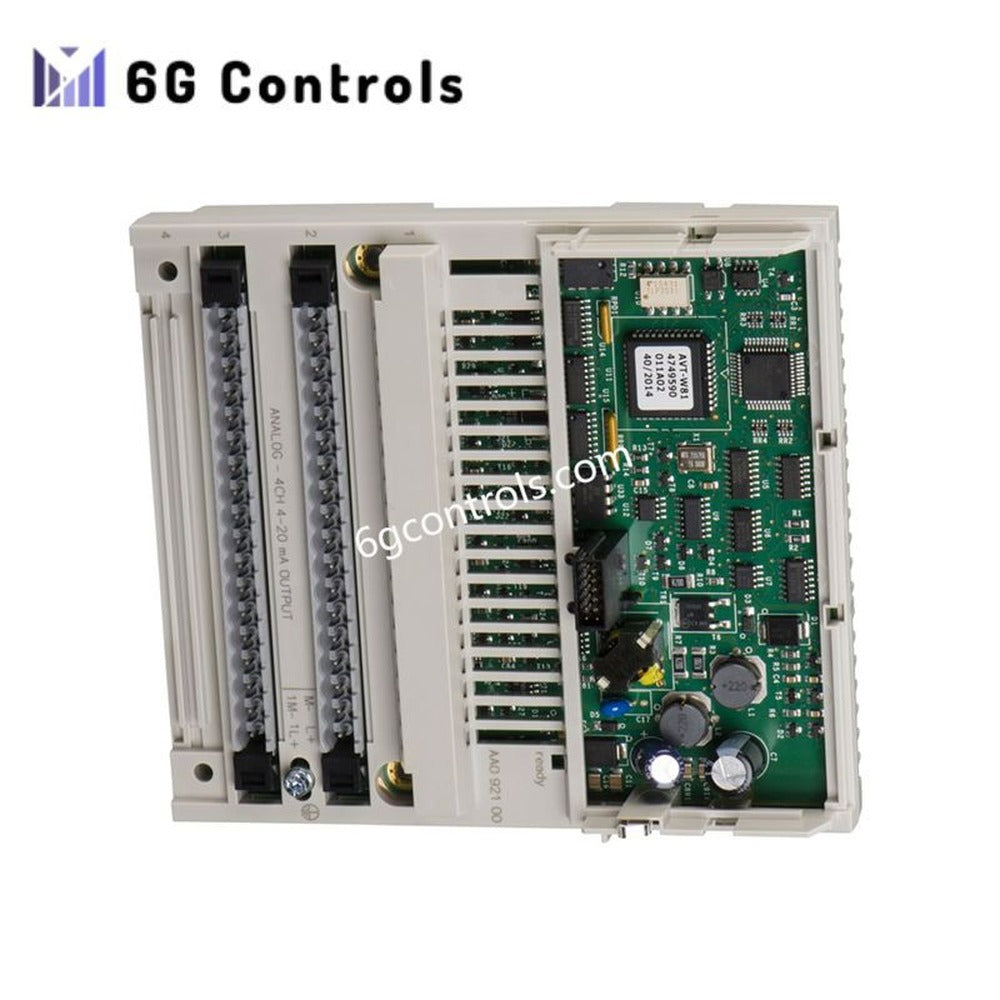

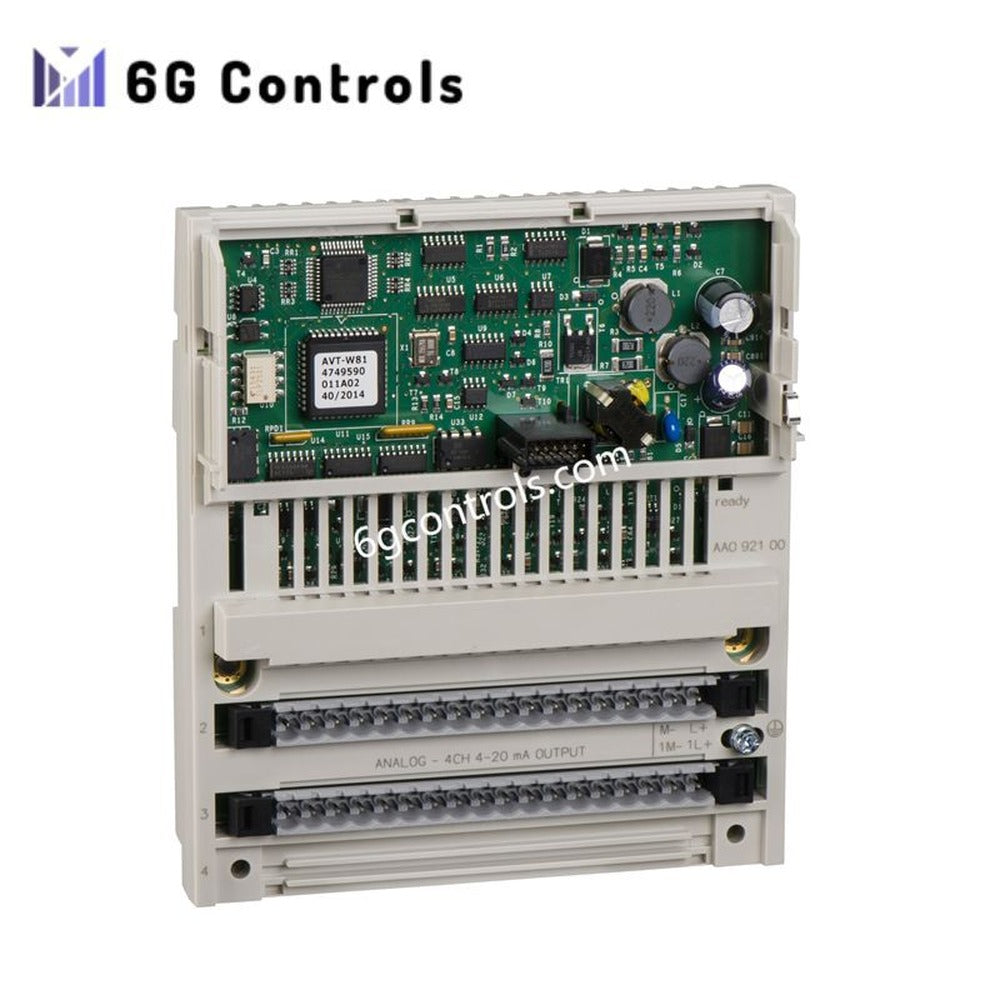

170AAO12000 Schneider Electric Baza wyjść analogowych

19 w magazynie

Manufacturer: Schneider
Product No.: 170AAO12000
Country of origin: Indonezja
Product Type: Baza wyjść analogowych
Condition: Fabrycznie nowy
Payment: T/T, Western Union
Weight: 0.215 kg
Dimensions: 141.5 mm x 47.5 mm x 125 mm
Shipping port: Xiamen
Warranty: 12 miesięcy

Opis
Reviews
Wysyłka i płatność

Podstawa wyjść analogowych Schneider Electric 170AAO12000

Schneider Electric 170AAO12000, katalogowany również jako 170AAO12000, będący podstawą wyjść analogowych, działa jako dedykowany komponent sprzętowy do transmisji sygnałów analogowych w ramach rozproszonych sieci sterowania Modicon Momentum.

Specyfikacja sprzętowa

ParametrSpecyfikacja
Model	170AAO12000
Marka	Schneider Electric
Seria produktów	Modicon Momentum
Typ produktu	Podstawa wyjścia analogowego
Kraj pochodzenia	Indonezja
Wyjścia analogowe	4
Zakresy wyjściowe	±10 V, 0–20 mA
Format danych	Pełny 16-bitowy ze znakiem
Rozdzielczość wyjścia	12 bitów + znak
Maksymalna pojemność obciążenia	1 µF
Dokładność bezwzględna	±0,2% FS przy 25°C dla wyjścia napięciowego
Czas aktualizacji	2 ms
Tryby stanu awarii	Reset do pełnej skali, utrzymanie, reset do zera
Wymagane zasilanie zewnętrzne	±30 VDC, 24 VDC
Zabezpieczenie wyjścia przed zwarciem	Obecne w obwodzie napięciowym
Zabezpieczenie przed odwrotną polaryzacją	Wewnętrzne
Izolacja między kanałami a masą	500 V AC
Typowy pobór prądu	150 mA i 530 mA przy 24 VDC
Pobór mocy	8,5 W
Sygnalizacja lokalna	4 diody LED stanu kanałów
Przyłącze elektryczne	Zintegrowany interfejs zacisków
Wymiary	141,5 mm x 47,5 mm x 125 mm
Masa	0,215 kg
Temperatura pracy	0 do 60°C
Temperatura przechowywania	-40 do 85°C
Wilgotność względna	95% bez kondensacji
Wysokość eksploatacyjna	Do 5000 m
Metoda montażu	Montaż na ścianie
Certyfikaty	CE, CSA, UL

Charakterystyka skalowania EtherNet/IP i gęstości wejść/wyjść

Moduł 170AAO12000 działa w ramach rozproszonej struktury wejść/wyjść Modicon Momentum, oferując kompaktową gęstość analogowych wyjść dla zdecentralizowanych architektur sterowania. Czas aktualizacji wynoszący 2 ms umożliwia szybkie odświeżanie sygnału analogowego na potrzeby sterowania proporcjonalnego i zdalnego sterowania siłownikami.

Moduł obsługuje mieszane tryby analogowych wyjść napięciowych i prądowych za pośrednictwem czterech niezależnie przetwarzanych kanałów. Izolacja kanałów od masy na poziomie 500 V AC ogranicza przenoszenie zewnętrznych zakłóceń wspólnych do struktury płyty bazowej Momentum.

Wewnętrzne zabezpieczenie przed odwrotną polaryzacją oraz zintegrowany układ zabezpieczenia zwłocznego ograniczają ryzyko nieprawidłowego podłączenia prądu stałego po stronie obiektowej podczas uruchamiania. Zabezpieczenie wyjścia przed zwarciem jest zaimplementowane w stopniu wyjścia napięciowego, aby ograniczyć uszkodzenia w razie przypadkowych usterek obciążenia.

Najczęściej zadawane pytania

Q: Czy moduł 170AAO12000 obsługuje wymianę podczas pracy sterownika?

A: Dostarczona dokumentacja nie określa funkcji wymiany podczas pracy. Dlatego wkładanie i wyjmowanie modułu należy wykonywać po odłączeniu zasilania obwodów obiektowych i systemu.

Q: Co dzieje się podczas obsługi stanu awarii wyjścia analogowego?

A: Moduł obsługuje konfigurowalne zachowanie w stanie awarii, w tym reset do pełnej skali, utrzymanie bieżącego stanu oraz reset wyjścia do zera.

Q: Czy na tym samym module można mieszać wyjścia napięciowe i prądowe?

A: Moduł obsługuje zarówno analogowy tryb wyjścia ±10 V, jak i 0–20 mA. Przypisanie konfiguracji musi odpowiadać wymaganiom podłączonego urządzenia obiektowego oraz parametrom konfiguracji sterownika.
