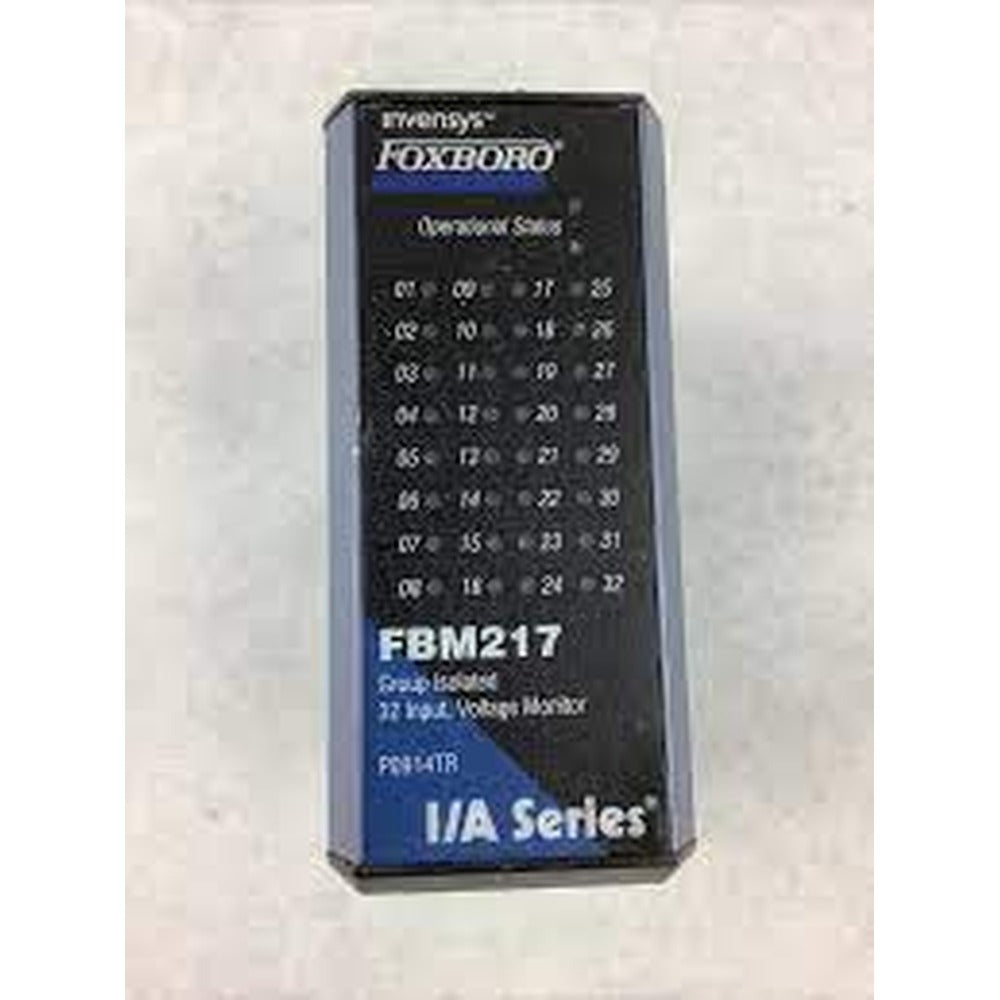

Foxboro FBM217 — moduł interfejsu wejścia dyskretnego

Moduł interfejsu wejść dyskretnych FBM217 to urządzenie używane do obsługi dyskretnych sygnałów wejściowych w zastosowaniach automatyki przemysłowej. Poniżej przedstawiono najważniejsze funkcje i specyfikacje modułu FBM217:

Funkcje:

1. Wejścia dyskretne: Zapewnia 32 kanały wejść dyskretnych.
2. Zakres napięcia: Obsługuje dyskretne sygnały wejściowe o napięciach:
   • od 15 do 60 V DC
   • 120 V AC/125 V DC
   • 240 V AC
3. Redundancja: Może być używany jako pojedynczy moduł lub w parze redundantnej (dwa moduły FBM217) w celu zwiększenia niezawodności.
4. Wytrzymała konstrukcja: Zaprojektowany do stosowania w trudnych środowiskach klasy G3.
5. Wykonywanie programów: Wykonuje programy dla wejść dyskretnych, logiki drabinkowej, zliczania impulsów i sekwencji zdarzeń, z konfigurowalnymi opcjami czasu filtrowania wejścia i konfiguracji bezpiecznej w razie awarii.
6. Zespoły przyłączeniowe (TA): Dostępne są różne zespoły TA, zapewniające tłumienie wysokiego napięcia i izolację optyczną wejść, a także zewnętrzne podłączenie zasilania do wzbudzania urządzenia.

Specyfikacje funkcjonalne:

• Wejście: 32 kanały z izolacją grupową.
• Napięcie w stanie włączenia: od 15 do 30 V DC.
• Napięcie w stanie wyłączenia: od 0 do 5 V DC.
• Prąd: 2,2 mA (typowo) przy wejściowym napięciu 30 V DC.
• Czas filtrowania/eliminacji drgań styków: Konfigurowalny (bez filtrowania, 4, 8, 16 lub 32 ms).
• Maksymalna częstotliwość zliczania impulsów: 250 Hz.
• Izolacja (kombinacja modułu/TA):
  • Izolacja grupowa dla wybranych TA (P0916CA, P0916CB, P0916PW, P0916PX, P0916XZ).
  • Izolacja kanałów dla pozostałych (P0916PS, P0916PT, P0916YA, P0916PY, P0916PZ, P0916YB).
• Komunikacja: Komunikuje się z powiązanym modułem FCM lub FCP za pośrednictwem magistrali Fieldbus modułu.
• Wymagania dotyczące zasilania:
  • Zakres napięcia wejściowego (redundantne): 24 V DC ±5%, -10%.
  • Pobór mocy: 3 W (maksymalnie) przy napięciu 24 V DC.
• Specyfikacje środowiskowe:
  • Temperatura pracy: od -20 do +70°C (od -4 do +158°F).
  • Wilgotność względna: od 5 do 95% (bez kondensacji).
  • Wysokość: od -300 do +3000 m (od -1000 do +10 000 stóp).
