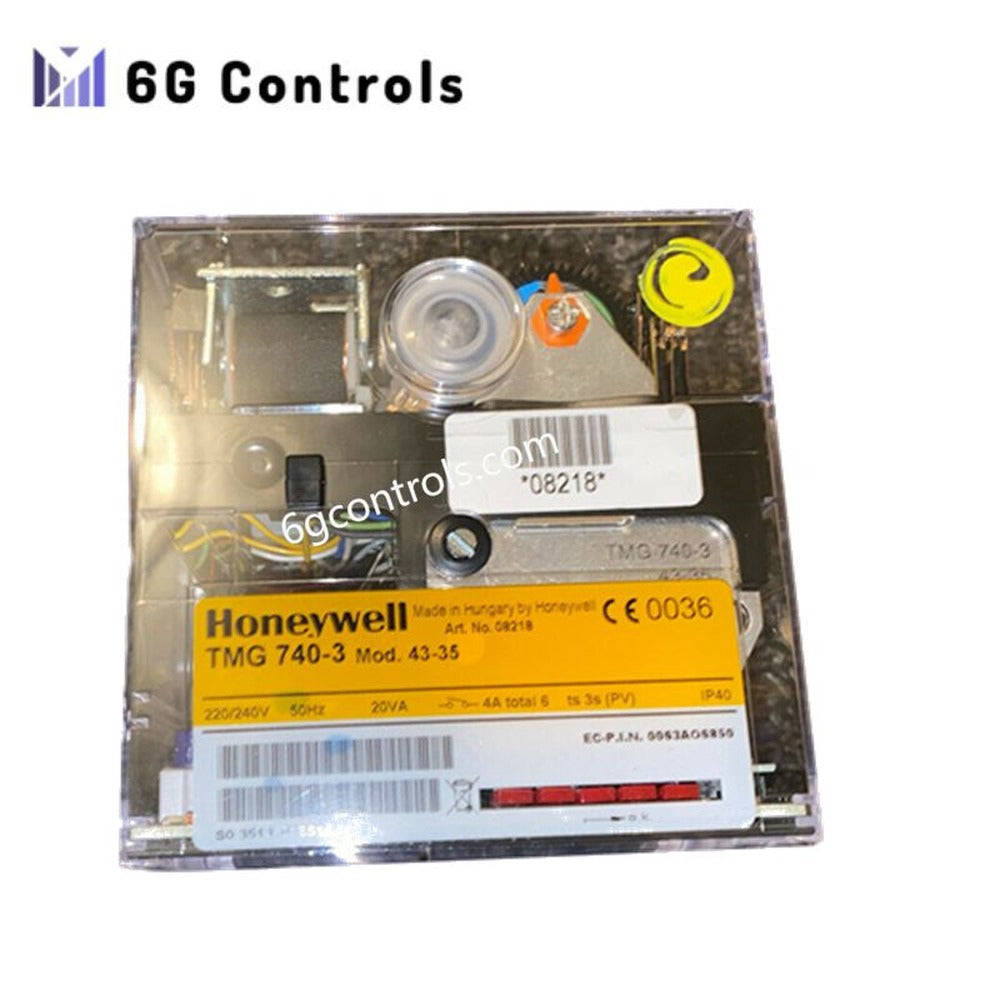

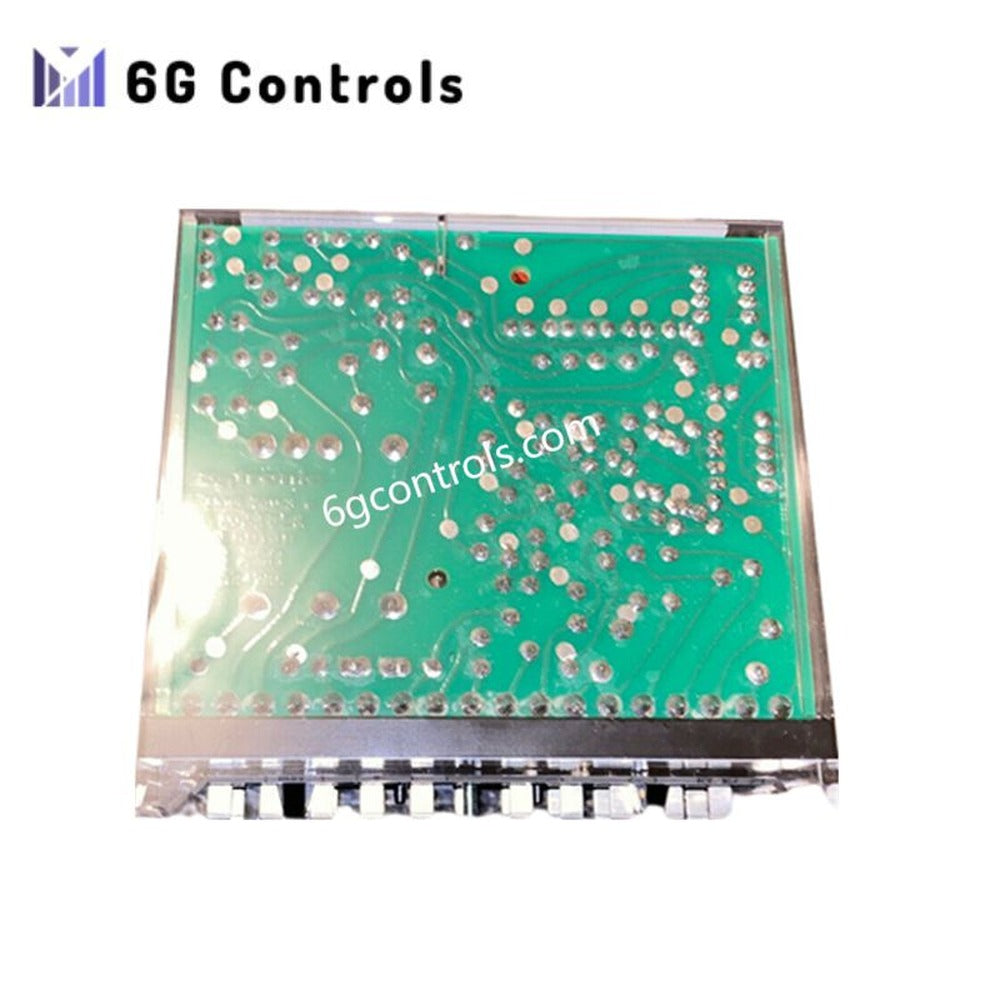

TMG7403 | Honeywell Satronic | Sterownik palnika

Przegląd produktu

TMG7403 to jednostka sterująca palnika z platformy sterowników Honeywell Satronic, zaprojektowana do bezpiecznego i niezawodnego zarządzania palnikami z wymuszonym nadmuchem stosowanymi w przemysłowych systemach cieplnych. Koordynuje sekwencję zapłonu, nadzorowanie płomienia i automatyczne wyłączenie zabezpieczające, aby zapewnić zgodną z przepisami pracę palnika w wymagających warunkach.

Ta skrzynka sterownicza, zaprojektowana do palników pracujących w trybie przerywanym, obsługuje szeroki zakres konfiguracji palników, w tym układy jednostopniowe, dwustopniowe, wielostopniowe i modulowane. Elastyczna logika sterowania umożliwia stosowanie jej w palnikach olejowych, gazowych i dwupaliwowych, w tym w urządzeniach do bezpośredniego ogrzewania powietrza zgodnych z normą DIN 4794.

TMG740-3 jest mechanicznie i elektrycznie kompatybilny z wcześniejszymi wersjami z tej samej rodziny, co umożliwia bezpośrednią wymianę starszych urządzeń bez modyfikacji szafy sterowniczej.

Charakterystyka funkcjonalna

TMG740-3 jest przeznaczony do palników o średniej i dużej mocy, w przypadku których wymagana jest precyzyjna kontrola płomienia i deterministyczne działanie zabezpieczeń. Zarządza pełnym cyklem pracy palnika — od przedmuchu wstępnego, przez zapłon, po stabilną pracę — stale monitorując obecność płomienia za pomocą wielu technologii czujników.

Jednostka sterująca obsługuje zarówno konwencjonalne palniki stopniowe, jak i zaawansowane palniki modulowane, dzięki czemu nadaje się do zastosowań o zmiennym zapotrzebowaniu na moc cieplną. W zależności od wariantu może również nadzorować obecność iskry zapłonowej, aby spełnić określone krajowe przepisy bezpieczeństwa, w tym wymagania zgodności obowiązujące we Francji.

Kompatybilność z systemami wykrywania płomienia

Sterownik obsługuje kilka standardowych w branży metod wykrywania płomienia, umożliwiając dostosowanie do różnych konstrukcji palników i paliw:

• Jonizacyjne sondy płomienia do spalania gazu
• Czujniki płomienia w ultrafiolecie do płomieni o wysokiej temperaturze lub dużej intensywności
• Detektory migotania podczerwieni do zastosowań olejowych i dwupaliwowych

Zgodność z wieloma typami czujników umożliwia stosowanie TMG740-3 w różnorodnych technologiach spalania bez zmian w podstawowej logice sterowania.

Specyfikacja techniczna

Model TMG7403

Marka Honeywell Satronic

Typ produktu Jednostka sterująca palnikiem

Obsługiwane typy palników Palniki olejowe, gazowe i dwupaliwowe z wymuszonym nadmuchem

Tryby pracy Jednostopniowy, dwustopniowy, wielostopniowy, modulowany

Cykl pracy Praca przerywana

Zgodność z normami DIN 4794 (nagrzewnice powietrza bezpośredniego)

Wejścia detekcji płomienia Sonda jonizacyjna, czujnik UV, detektor migotania podczerwieni

Warianty specjalne Wersje z nadzorem iskry zapłonowej zgodne z przepisami krajowymi

Wymiary 3,5 × 14 × 14,5 cm

Masa 0,36 kg

Status produktu Przestarzały; oficjalnie nie wskazano bezpośredniego następcy

Wymienność i kwestie związane z cyklem życia

TMG7403 został zaprojektowany jako zamiennik wcześniejszych sterowników serii TMG740 pod względem wymiarów, dopasowania i funkcji. Istniejące instalacje wykorzystujące TMG740-1 lub TMG740-2 można zazwyczaj zmodernizować do tej wersji bez zmiany okablowania ani modyfikacji mechanicznych.

Ponieważ produkt został wycofany z produkcji, jest używany głównie do konserwacji, napraw i wydłużania cyklu życia istniejących układów palnikowych. W przypadku nowych projektów należy rozważyć aktualne platformy Honeywell do zarządzania palnikami jako rozwiązania alternatywne.

Typowe obszary zastosowań

• Przemysłowe kotły do ciepłej wody i pary
• Palniki procesowe o dużej wydajności
• Układy spalania oleju/gazu z dwoma rodzajami paliwa
• Nagrzewnice powietrza bezpośredniego
• Wytwornice pary z regulowanymi sekwencjami zapłonu

​FAQ

Czy TMG7403 nadaje się do ciągłej pracy palnika? Nie. Sterownik jest przeznaczony do palników pracujących w trybie przerywanym, w których regularne cykle wyłączania i ponownego uruchamiania są częścią normalnej pracy.

Czy obsługuje palniki modulowane? Tak. Oprócz palników jedno- i dwustopniowych można go stosować w układach palników wielostopniowych i modulowanych.

Czy ten model jest nadal produkowany? Nie. TMG7403 jest przestarzały i zazwyczaj dostępny wyłącznie za pośrednictwem kanałów sprzedaży nadwyżek magazynowych lub części zamiennych.
