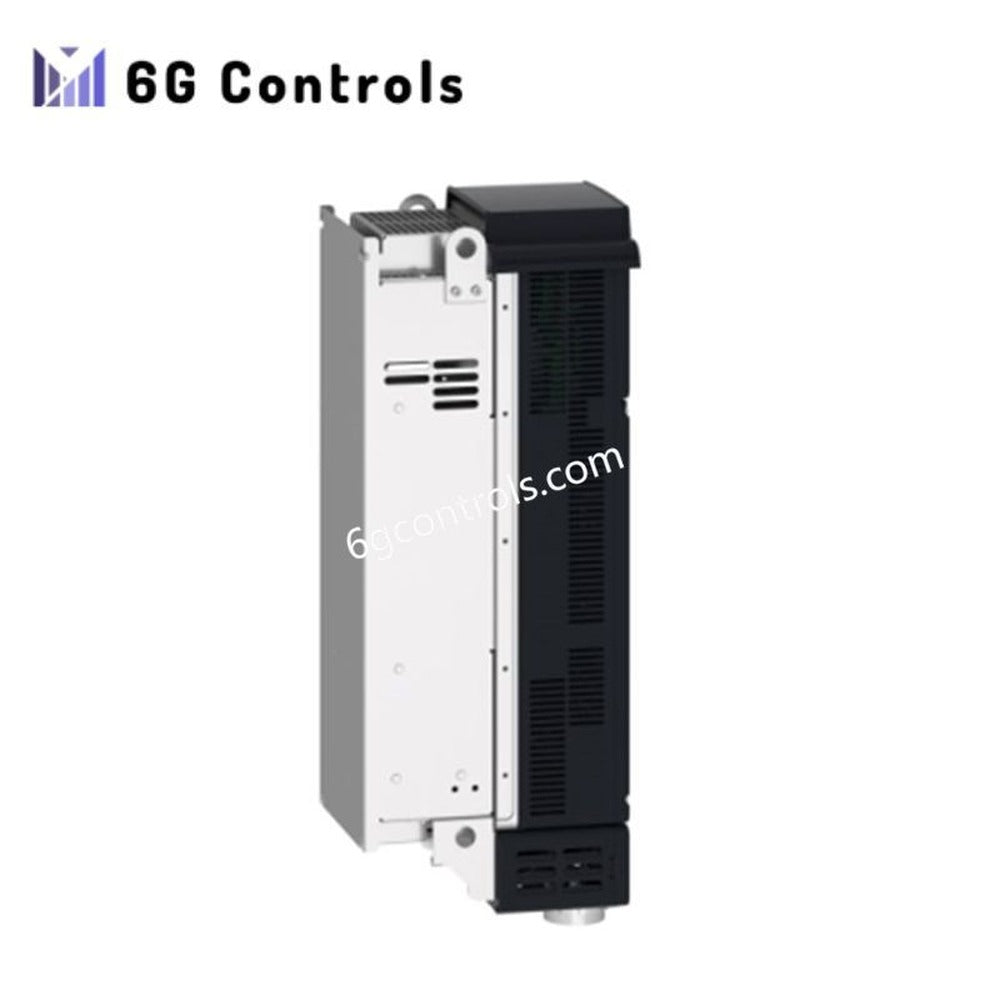

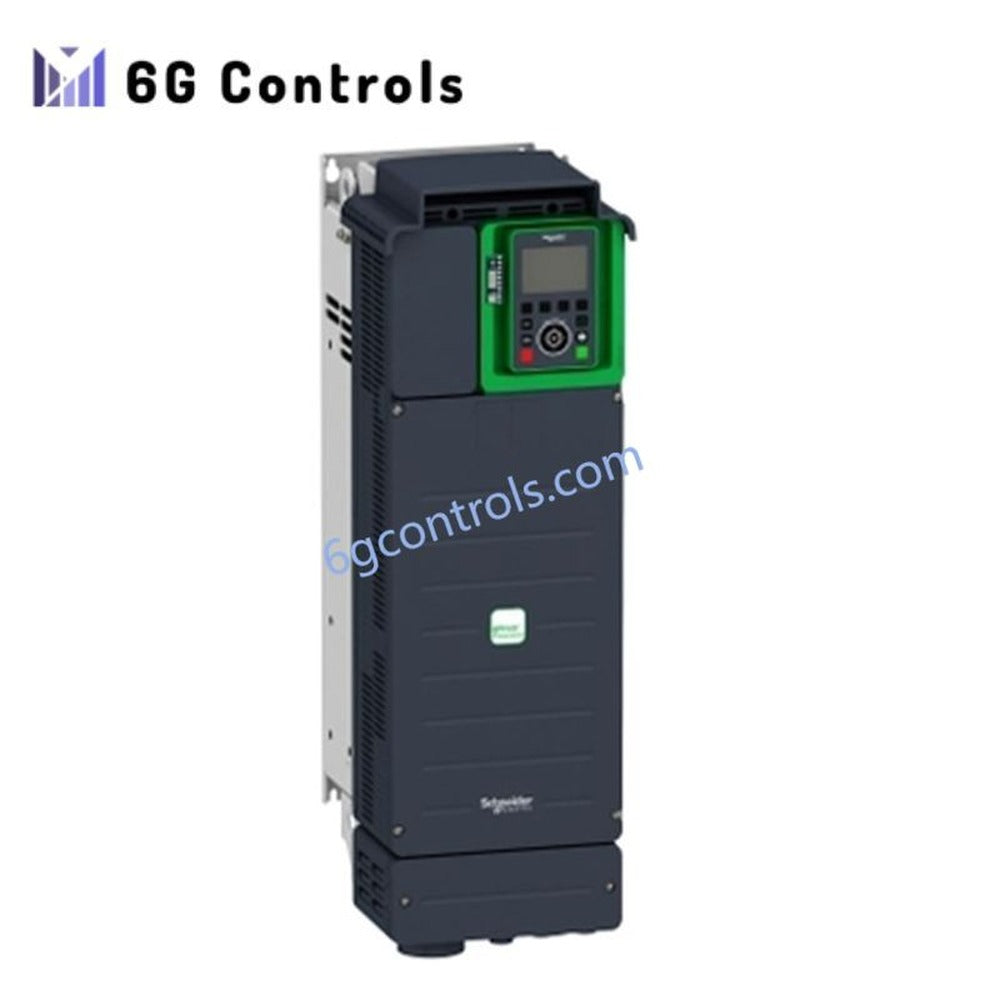

Variator de viteză Schneider Electric Altivar Process ATV900 ATV930D45N4

19 în stoc

Manufacturer: Schneider
Product No.: ATV930D45N4
Country of origin: Franța
Product Type: Altivar Process ATV900 convertizor de frecvență variabilă
Condition: Complet nou
Payment: T/T, Western Union
Weight: 28.7 kg
Dimensions: 226 mm x 673 mm x 274 mm
Shipping port: Xiamen
Warranty: 12 luni

Descriere
Reviews
Livrare și plată

Configurat pentru reglarea vitezei motorului și controlul acționărilor de proces în platformele Altivar Process ATV900, Schneider Electric ATV930D45N4 (variatorul de viteză ATV930D45N4) asigură acționarea electrică directă pentru motoare sincrone și asincrone trifazate. Unitatea acceptă alimentare de 380...480 V AC, o putere de ieșire de 45 kW în regim normal, un chopper de frânare integrat și comunicații industriale bazate pe Ethernet.

Specificații hardware

Parametru	Specificație
Model	ATV930D45N4
Marcă	Schneider Electric
Origine	Franța
Tip produs	Variator de viteză
Serie	Altivar Process ATV900
Compatibilitate motor	Motoare sincrone, motoare asincrone
Tensiune nominală de alimentare	380...480 V AC
Faze rețea	3 faze
Putere de ieșire	45 kW în regim normal, 37 kW în regim greu
Curent continuu de ieșire	88 A la 4 kHz în regim normal; 74,5 A la 4 kHz în regim greu
Tensiune maximă de ieșire	480 V
Frecvență maximă de ieșire	599 Hz
Curent de intrare	79,8 A la 380 V în regim normal; 69,1 A la 480 V în regim normal
Frecvență de comutație	2...16 kHz, reglabilă
Funcție de frânare	Chopper de frânare integrat
Grad de protecție	IP21, UL tip 1
Interfață de comunicație	EtherNet/IP, Modbus TCP, Modbus serial
Interfață fizică	Ethernet, RS 485 cu 2 fire
Dimensiuni	226 mm x 673 mm x 274 mm
Greutate	28,7 kg
Temperatură de funcționare	-15...50 deg C fără reducerea puterii; 50...60 deg C cu reducerea puterii
Consum de energie	121 W prin convecție naturală la 380 V, 4 kHz; 943 W prin convecție forțată la 380 V, 4 kHz

Funcții de control pentru acționări industriale și EtherNet/IP

ATV930D45N4 integrează canale de comunicație Ethernet care acceptă EtherNet/IP și Modbus TCP la viteze de transmisie de 10/100 Mbit/s. Variatorul asigură schimbul determinist de date pentru rețelele de automatizare prin interfețe RJ45 și acceptă module de comunicație opționale, inclusiv PROFINET, Profibus DP V1, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink.

Variatorul permite extinderea densității I/O prin module opționale digitale, analogice, cu relee și pentru interfața encoderului. Compatibilitatea firmware-ului poate fi gestionată prin instrumentele de configurare Schneider Electric, inclusiv software-ul SoMove pentru configurarea parametrilor și operațiunile de mentenanță de pe PC.

Profilurile de control al motorului includ cuplu constant, cuplu optimizat, cuplu variabil, funcționarea motoarelor cu magneți permanenți și a motoarelor cu reluctanță sincronă. Rampele de accelerare și decelerare reglabile variază între 0,01...9999 s.

Întrebări frecvente

Î: ATV930D45N4 acceptă funcții de siguranță integrate? R: Da. Variatorul include funcțiile Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT).

Î: Ce protocoale de comunicație sunt disponibile pe variatorul standard? R: Unitatea standard acceptă comunicații EtherNet/IP, Modbus TCP și Modbus serial. Module fieldbus suplimentare pot fi instalate prin sloturile de opțiuni.

Î: Ce interfețe pentru feedback-ul motorului pot fi adăugate? R: Modulele opționale acceptă interfețe pentru encodere digitale, encodere analogice și resolvere prin sloturile de opțiuni disponibile.

Instrucțiuni pentru instalarea în teren

Instalați ATV930D45N4 în poziție verticală, respectând toleranța de orientare specificată. Păstrați un spațiu liber adecvat în jurul carcasei pentru a asigura circulația aerului și disiparea termică.

Conectați cablurile de alimentare, motor, comandă și magistrală CC conform specificațiilor bornelor. Separați cablurile de putere ale motorului de cablurile de semnal de nivel scăzut pentru a reduce interferențele electromagnetice. Utilizați cabluri ecranate pentru cablurile encoderului, comunicațiilor și semnalelor analogice, acolo unde este necesar, conectând ecranul conform practicilor industriale de împământare.

Verificați conexiunile de protecție la pământ înainte de alimentarea variatorului. Confirmați adresarea comunicației, terminarea rețelei și configurarea parametrilor înainte de integrarea în sistemul de control.
