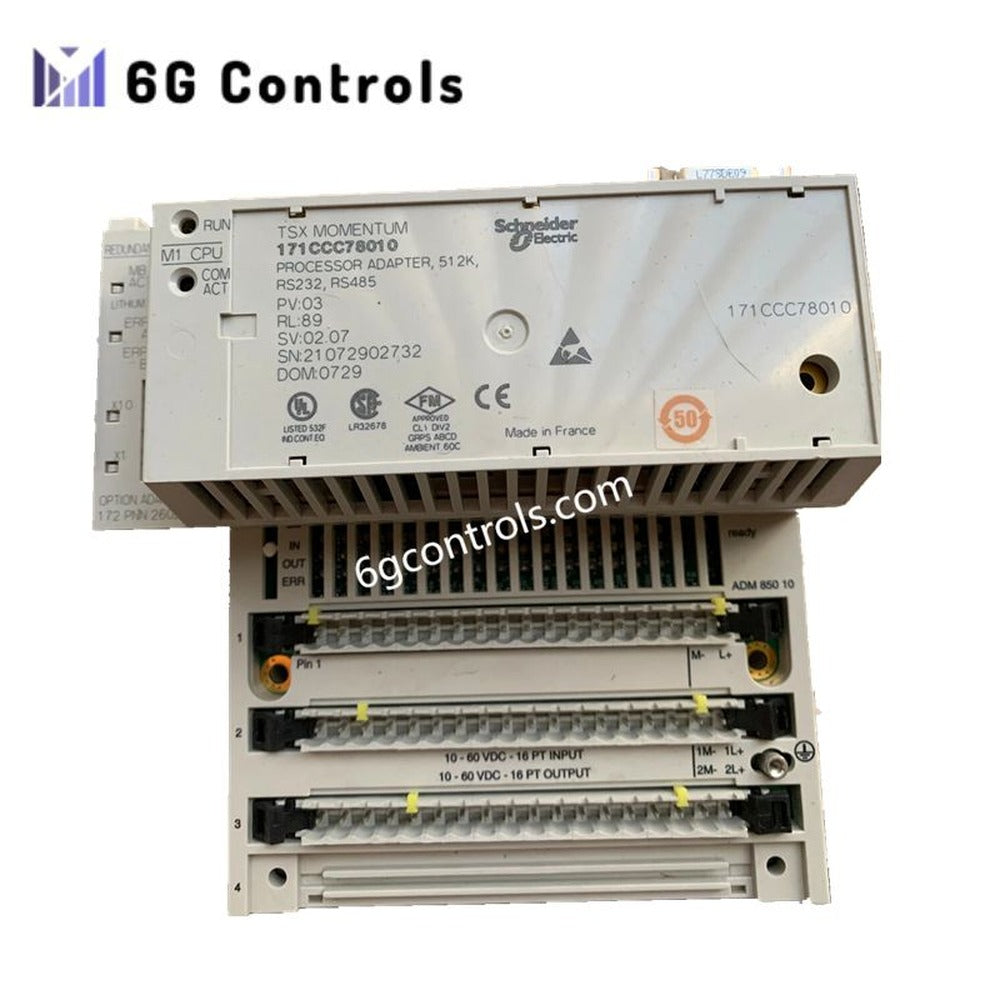

Schneider Electric 171CCC78010 M1/M1E İşlemci Adaptörü

16 adet stokta

Manufacturer: Schneider
Product No.: 171CCC78010
Country of origin: FR
Product Type: İşlemci Adaptörü
Condition: Yepyeni
Payment: T/T, Western Union
Weight: 0.042 kg
Dimensions: 5.5 × 18 × 26 cm
Shipping port: Xiamen
Warranty: 12 ay

Açıklama
Reviews
Kargo ve Ödeme

Schneider Electric 171CCC78010 M1/M1E İşlemci Adaptörü

Schneider Electric 171CCC78010 olarak da kataloglanan M1/M1E işlemci adaptörü, Modicon Momentum otomasyon platformu içinde Modbus iletişimi için özel bir donanım bileşeni olarak çalışır.

Donanım Teknik Özellikleri

Parametre	Teknik Özellik
Model	171CCC78010
Marka	Schneider Electric
Menşei	FR
Ağırlık	0.042 kg
Boyutlar	5.5 × 18 × 26 cm
Çalışma Sıcaklığı	32…140 °F (0…60 °C)
Güç Tüketimi	5.0 V DC ±5 % (Momentum I/O tabanı üzerinden)
İşlemci Adı	X 86 tabanlı (INTEL, AMD)
Saat Frekansı	32 MHz
Bellek Türü	512 KB flaş / 512 KB RAM
Bellek Açıklaması	18 kB LL984 program belleği, 240 kB IEC program belleği, 24 kB veri
I/O İşlemci Kapasitesi	8192 G / 8192 Ç
Kayıt I/O İşlemci Kapasitesi	26048 G / 26048 Ç
I/O İşlemci Kapasite Sınırı	Modbus üzerinde yerel I/O
Port Sayısı	1 RS232C izolesiz, 1 RS485
Malzeme	Lexan
Kelime Uzunluğu	16 bit
İşaretleme	CE
Ürün Sertifikaları	Nema tip 250, cUL, UL, FM Sınıf 1 Bölüm 2

İletişim Bütünlüğü ve Veri Yolu Performansı

171CCC78010 işlemci adaptörü, bir RS232C portu (izolesiz) ve bir RS485 portu üzerinden yüksek hızlı Modbus işlemlerini destekler. Kanal-kanal izolasyonu, elektriksel paraziti azaltmak için dahili veri yolu segmentasyonu üzerinden uygulanır. Deterministik arka panel iletişimi, Kinstruction başına 1 ms'lik tutarlı komut zamanlaması sağlar. Modbus protokolü sürümleriyle donanım yazılımı uyumluluğu, Concept V2.6, Modsoft >= V2.5 ve ProWORX NxT V2.0 ile sorunsuz entegrasyon sağlar.

Sık Sorulan Sorular (SSS)

S: 171CCC78010 çalışma sırasında çalışırken değiştirilebilir mi? A: İşlemci adaptörü çalışırken değiştirme için tasarlanmamıştır. Veri yolu hatalarını önlemek için çıkarma veya takma işlemi Momentum I/O tabanının enerjisi kesilmişken gerçekleştirilmelidir.

S: Bellek ve I/O genişletme sınırlamaları nelerdir? A: İşlemci, Modbus üzerinde yerel olarak 8192 ayrık I/O ve 26048 kayıt I/O'suna kadar destekler. Bu sınırların aşılması, Momentum platformu yönergelerine uygun olarak ek I/O modülleri gerektirir.

S: Donanım yazılımı yükseltmesi destekleniyor mu? A: Donanım yazılımı güncellemeleri, uygun flaş yazma bütünlüğünü sağlamak için işlemci enerjisi kesilmiş bir tabana takılıyken desteklenen Modicon yazılımı (Concept V2.6 veya ProWORX NxT V2.0) aracılığıyla gerçekleştirilmelidir.

Saha Kurulum Kılavuzu

Hizalama kılavuzlarını izleyerek adaptörü standart bir Momentum I/O tabanına monte edin.
EMI kuplajını azaltmak için Lexan muhafazanın uygun şekilde topraklandığından emin olun.
Sinyal bozulmasını en aza indirmek için Modbus kablolarını yüksek akımlı AC hatlarından ayrı döşeyin.
Aşırı titreşim ve darbelerden kaçının; ünite ≤15 gn tepe değerinde 11 ms yarım sinüs ivmesi ve 0,75 mm d.a titreşim için sınıflandırılmıştır.
Çevre koşullarını doğrulayın: 0…60 °C çalışma sıcaklığı, %5…96 bağıl nem (yoğuşmasız) ve 2000 m'nin altında rakım.
Modülü çalıştırmadan önce 5 V DC ±5 % besleme geriliminin Momentum I/O tabanı üzerinden sağlandığını doğrulayın.
