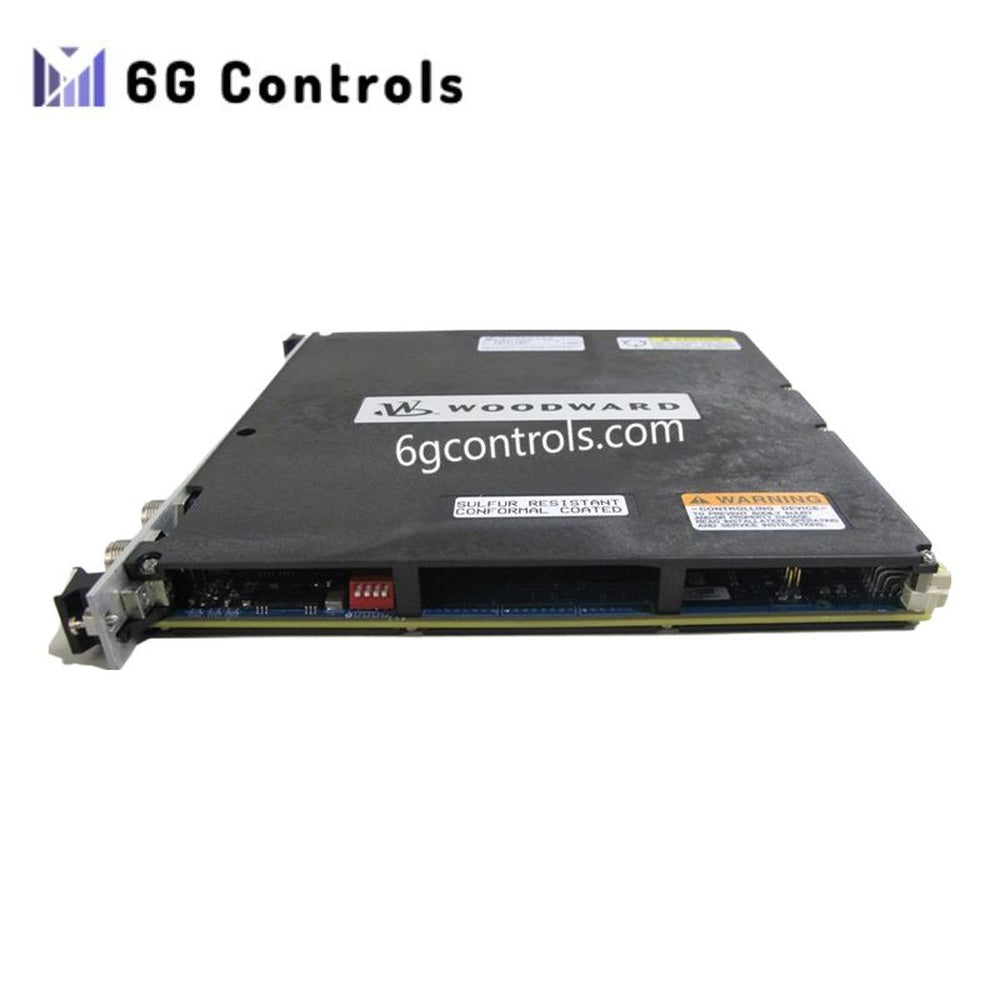

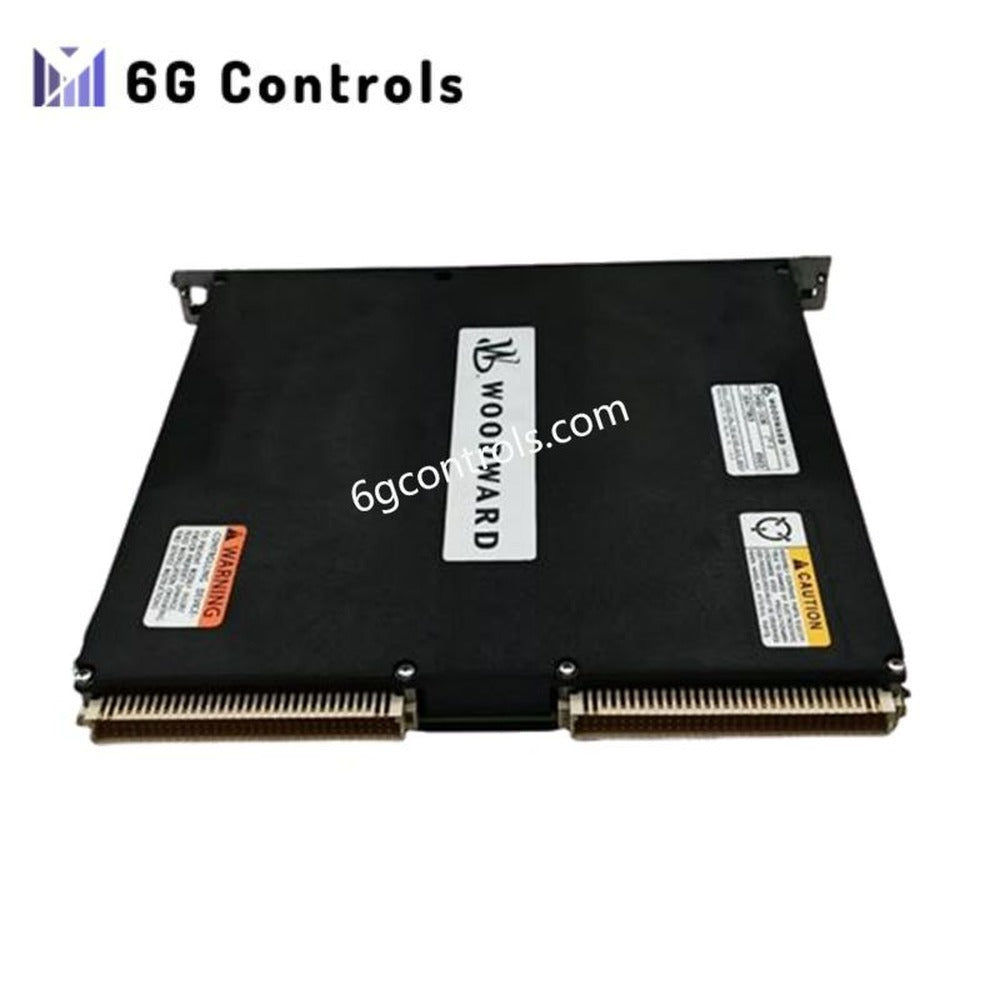

Woodward 5466-1156 HDDIO-2 Smart-Plus Ayrık G/Ç Modülü

Genel Bakış

Woodward tarafından üretilen 5466-1156 HDDIO-2 Smart-Plus modülü, MicroNet TMR kontrol platformları için geliştirilmiş yüksek kapasiteli bir dijital giriş/çıkış çözümüdür. Kritik öneme sahip döner ekipmanlar için tasarlanan bu modül, gelişmiş hata toleransı ve yerleşik gelişmiş tanılama özellikleriyle deterministik dijital sinyal işleme sunar.

Smart-Plus donanım neslinin bir parçası olan 5466-1156, mevcut MicroNet saha kablolama altyapısıyla tam birlikte çalışabilirliğini korurken daha hızlı dahili mantık yürütme, geliştirilmiş öz izleme yetenekleri ve uzun vadeli yaşam döngüsü desteği sunar.

Sistem Mimarisi ve Uyumluluk

5466-1156, hem yedekli hem de yedeksiz MicroNet kurulumlarına sorunsuz şekilde entegre edilmek üzere tasarlanmıştır. Donanım değişikliği veya yazılımın yeniden kalibre edilmesi gerekmeden Üçlü Modüler Yedekli (TMR) sistemleri ve simpleks yapılandırmaları destekler.

Başlıca entegrasyon özellikleri arasında standart MicroNet Saha Sonlandırma Modülleriyle (FTM'ler) uyumluluk ve önceki HDDIO düzenekleriyle mekanik olarak değiştirilebilirlik yer alır; bu da sistem yükseltmelerini kolaylaştırır.

Dijital G/Ç Yetenekleri

Bu modül, türbin ve kompresör kontrol mantığı için optimize edilmiş yüksek yoğunluklu bir dijital kanal düzenini destekler ve sağlam sinyal izolasyonunu endüstriyel düzeyde gürültü bağışıklığıyla birleştirir.

Dijital Giriş Özellikleri

• Nominal giriş gerilimi: 24 VDC endüstriyel standardı
• Mantık eşiği:
  • KAPALI durumu: ≥8 VDC @ ~1,5 mA
• Yüksek elektromanyetik girişim bulunan ortamlar için tasarlanmıştır
• Bireysel kanal izolasyonu ve topraktan ayrıştırma

Dijital Çıkış Özellikleri

• 24 VDC kaynak çıkışları
• Selenoid valfler, ara röleler ve mantık seviyeli yükler için uygundur
• Çıkış devresi, TMR hata senaryolarında işletim sürekliliğini koruyacak şekilde tasarlanmıştır

Elektriksel İzolasyon ve Güvenilirlik

5466-1156, kontrol elektroniğini korumak ve zorlu çalışma ortamlarında sinyal bütünlüğünü sürdürmek için güçlendirilmiş izolasyon bariyerleri içerir.

• Kanallar arası izolasyon: 1000 VDC'ye kadar
• Kanal-toprak izolasyonu: 500 VDC'ye kadar

Bu izolasyon seviyeleri, kademeli arıza riskini azaltır ve çok raflı MicroNet mimarilerinde genel sistem kullanılabilirliğini artırır.

Smart-Plus Dahili Tasarımı

Smart-Plus platformu, önceki HDDIO nesillerine kıyasla çeşitli iyileştirmeler sunar:

• Geliştirilmiş hata raporlamayla sürekli öz tanılama
• Yüksek hızlı dijital mantık için hızlandırılmış dahili tarama hızları
• Geliştirilmiş bellek organizasyonu ve bekçi köpeği izleme
• Düzenlemeye tabi endüstriyel uygulamalarda uzun süreli hizmet ömrü için tasarlanmıştır

Saha kalibrasyonu gerekmez; bu da devreye alma ve bakım işlemlerini kolaylaştırır.

Çevresel ve Güç Özellikleri

5466-1156, türbin muhafazaları ve kompresör kızakları gibi zorlu endüstriyel tesislerde uzun süreli çalışmak üzere üretilmiştir.

• Çalışma sıcaklığı: 0 °C ila +55 °C
• Depolama sıcaklığı: –40 °C ila +105 °C
• Besleme gerilimi: 24 VDC sistem gücü
• Hava kalitesi toleransı: zorlu endüstriyel atmosferler için uygundur

Tipik Uygulamalar

• Gaz ve buhar türbini kontrol sistemleri
• Santrifüj ve eksenel kompresör koruması
• Endüstriyel motor yönetim platformları
• Yedekli kontrol ortamlarında güvenlik açısından kritik dijital mantık

Sıkça Sorulan Sorular

S: 5466-1156, eski HDDIO modüllerinin kablolar yeniden döşenmeden yerine kullanılabilir mi? C: Evet. Modül, mevcut MicroNet FTM'leriyle mekanik ve elektriksel olarak uyumludur ve doğrudan değiştirilebilir.

S: Bu modül yalnızca TMR sistemleriyle mi sınırlıdır? C: Hayır. TMR mimarileri için optimize edilmiş olsa da simpleks MicroNet yapılandırmalarını da destekler.

S: Modül periyodik kalibrasyon gerektirir mi? C: Modülün hizmet ömrü boyunca kalibrasyon gerekmez.
