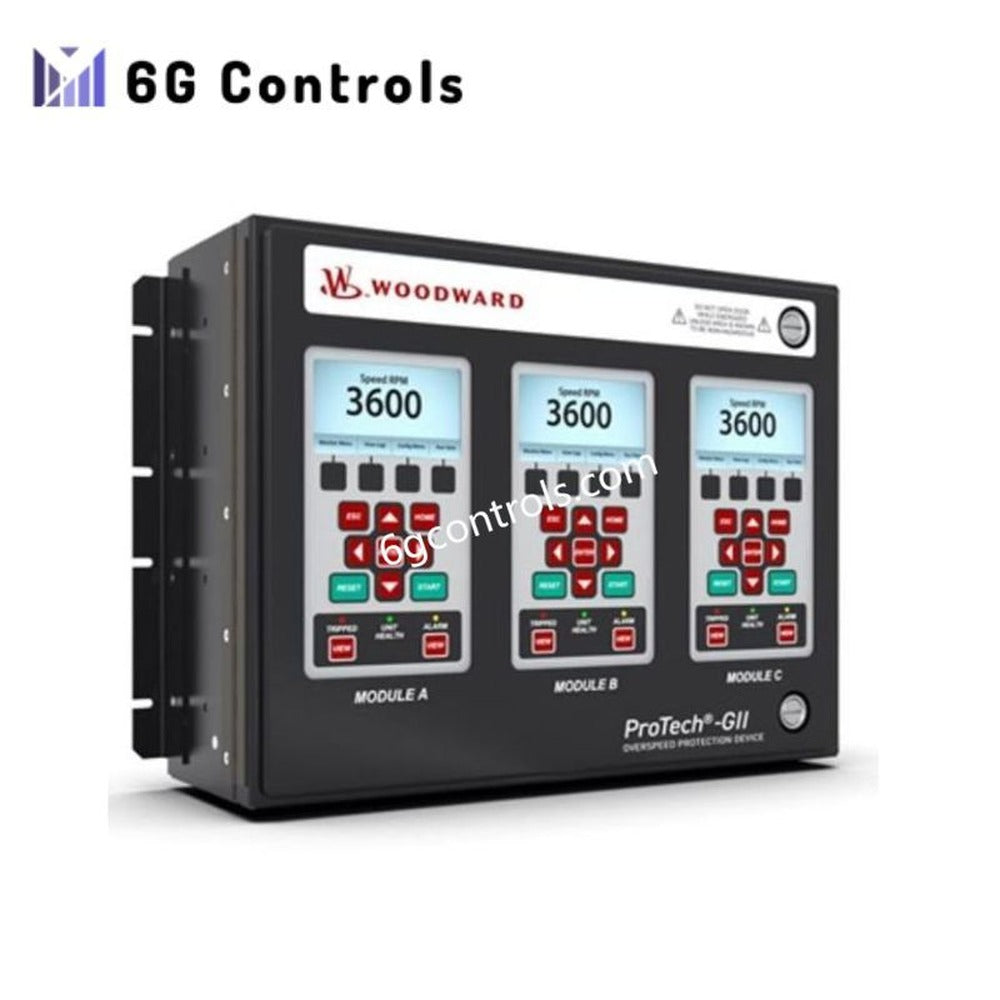

Woodward 8237-1597 ProTech-GII Aşırı Devir Koruma Kontrolörü

Genel Bakış

Woodward’ın ProTech-GII platformuna ait 8237-1597 aşırı devir koruma ünitesi, yüksek hızlı döner ekipmanları yıkıcı aşırı devir olaylarına karşı korumak üzere tasarlanmış bağımsız bir güvenlik kontrolörüdür. Kritik turbomakineler için tasarlanan ünite, mil hızını sürekli izler ve önceden tanımlanmış güvenlik eşikleri aşıldığında kesin devreye alma işlemlerini başlatır. ProTech-GII mimarisi, hata toleransı, hızlı yanıt ve kapsamlı otomatik izlemeyi tek bir muhafaza içinde birleştirerek önceki nesillerin ötesine geçer.

Sistem Mimarisi ve Çalışma Prensibi

Kontrolör, 2/3 oylama düzenine sahip Üçlü Modüler Yedeklilik tasarımını kullanır. Üç bağımsız işlem kanalı, hız verilerini eş zamanlı olarak değerlendirir; kapatma komutu yalnızca en az iki kanal güvenli olmayan bir durumun mevcut olduğu konusunda hemfikir olduğunda verilir. Bu yaklaşım, SIL sınıfı türbin uygulamalarına uygun sıkı koruma bütünlüğünü korurken gereksiz devreye girmeleri en aza indirir.

Başlıca Teknik Özellikler

• Sürekli kanallar arası tanılama özellikli yedekli TMR işleme
• Hızlı ivmelenme tespitine uygun yüksek çözünürlüklü hız ölçümü
• Acil devreye alma işleminin başlatılması için deterministik yanıt
• Tam sistem değişimi gerektirmeden kanal düzeyinde bakıma olanak tanıyan modüler iç tasarım

Elektriksel ve Çevresel Özellikler

• Besleme seçenekleri: 12 VDC veya 24 VDC
• Dahili lojik/çıkış referans gerilimi: 5 VDC
• Maksimum çıkış akımı kapasitesi: 10 A’e kadar (röleye bağlı)
• Tipik güç kaybı: yaklaşık 25 W
• Çalışma sıcaklığı aralığı: –20 °C ila +85 °C
• Muhafaza koruması: IP56, türbin salonu ortamları için uygundur

Hız Ölçüm Performansı

• Desteklenen hız aralığı: 0–10.000 RPM
• Ölçüm doğruluğu: okunan değerin ±%0,1’i
• Örnekleme frekansı: yüksek hızlı geçici olay tespiti için 1 kHz

Giriş ve Çıkış Arayüzleri

• Hız sinyali girişleri: 4–20 mA uyumlu hız vericileri
• Ayrık gerilim girişleri:
  • Düşük seviyeli DC: 18–32 VDC
  • Yüksek seviyeli DC: 100–150 VDC
• Çıkışlar:
  • Devreye alma ve kapatma devreleri için güvenlik sınıfı röle kontakları
  • Alarmlar ve sistem durumu göstergesi için dijital durum çıkışları

Entegre İşlevler

• Birincil ve ikincil aşırı devir koruması
• Acil devreye alma ve kapatma mantığı
• Çevrimiçi hız testi ve kanıtlama testi desteği
• Olay günlüğü ve arıza geçmişi kaydı
• Kanal arızası izolasyonuna sahip otomatik öz tanılama

Tipik Uygulamalar

• Gaz ve buhar türbinleri için aşırı devir koruma sistemleri
• Hidro türbin mekanik koruması
• Yüksek hızlı dizel motorlar
• Jeneratör tahrik hatları ve kritik döner makineler

Sıkça Sorulan Sorular

ProTech-GII’yi önceki ProTech modellerinden ayıran nedir? ProTech-GII, gerçek TMR güvenlik bütünlüğünü korurken gelişmiş tanılama, iyileştirilmiş işlem performansı ve bakımı daha kolay modüler bir mimari sunar.

8237-1597 bağımsız bir güvenlik cihazı olarak çalışabilir mi? Evet. Ana kontrol sisteminden bağımsız çalışacak şekilde tasarlanmıştır; böylece birincil kontrol PLC’si veya DCS arızalansa bile aşırı devir koruması sağlanır.

Bu kontrolör zorlu ortamlarda sürekli çalışmaya uygun mudur? IP56 muhafaza ve genişletilmiş sıcaklık aralığı, onu türbin muhafazalarında ve enerji üretim tesislerinde uzun süreli kullanım için uygun hale getirir.
