Genel Bakış

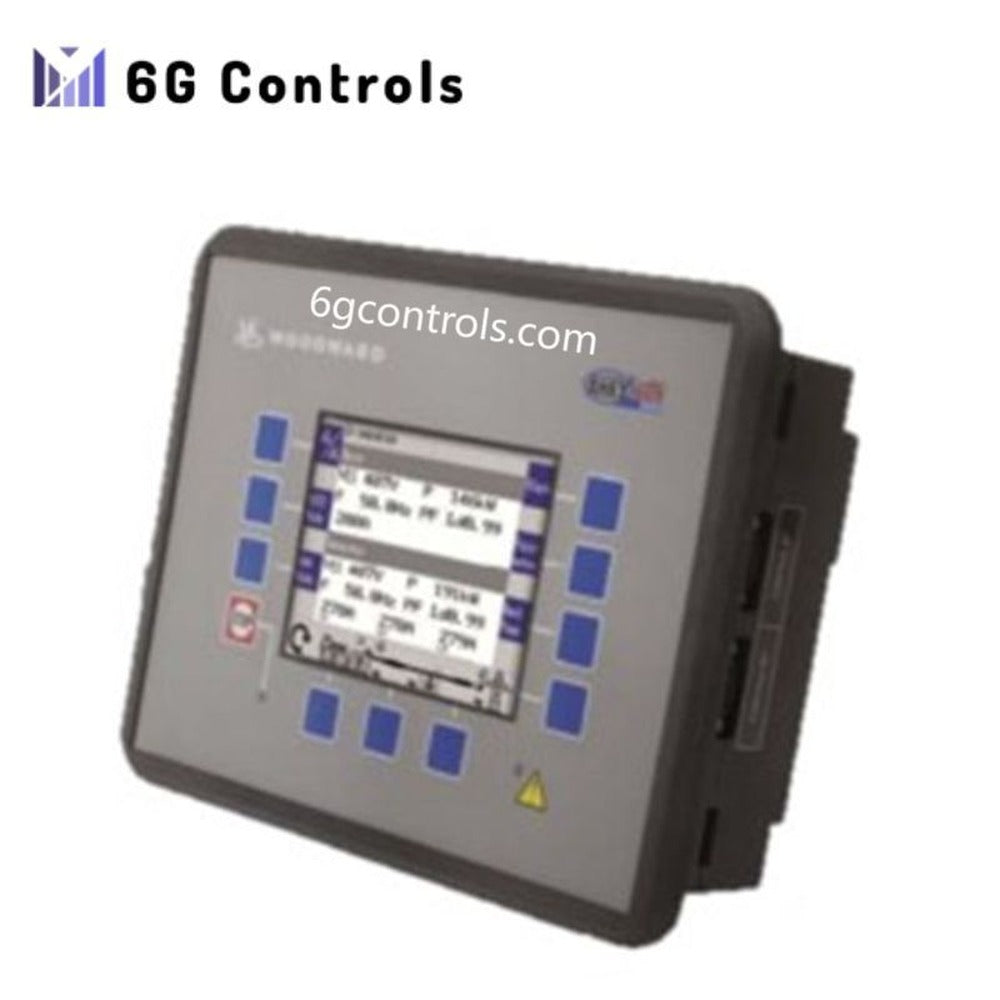

easYgen-3200XT ürün ailesindeki Woodward 8440-2082, gelişmiş güç üretim sistemleri için tasarlanmış, yüksek işlevli bir jeneratör seti yönetim kontrol cihazıdır. Otomatik senkronizasyon, yük dağıtımı ve motor-jeneratörün kapsamlı denetimini gerektiren uygulamalar için tasarlanan bu kontrol cihazı; izleme, koruma ve kesici kontrolü işlevlerini tek bir kompakt panel ünitesinde birleştirir.
Bu kontrol cihazı hem bağımsız jeneratörleri hem de çoklu jeneratörlerden oluşan paralel sistemleri yönetmek üzere tasarlanmıştır. Esnek iletişim arayüzleri ve kapsamlı yapılandırılabilir G/Ç özellikleri sayesinde modül; SCADA platformlarına, tesis otomasyon ağlarına veya dağıtık güç yönetimi sistemlerine kolayca entegre edilebilir.

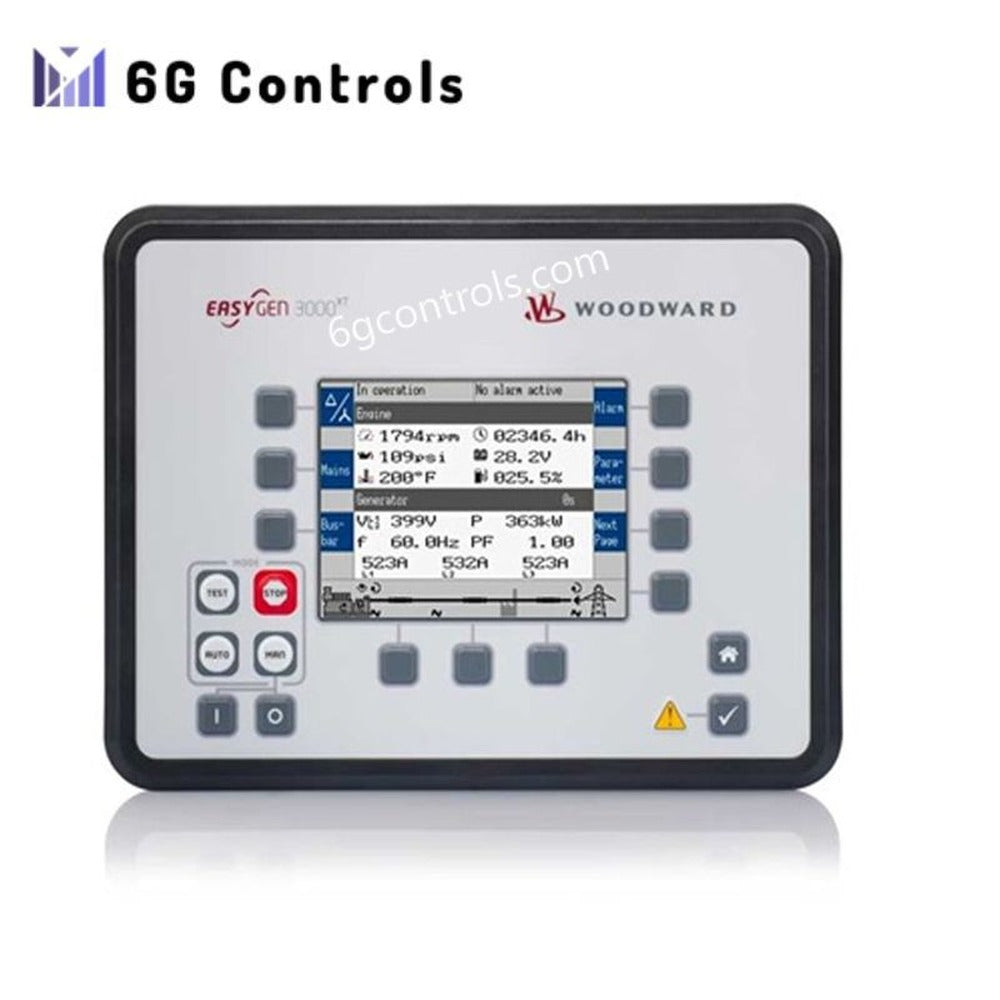

8440-2082, teknisyenlerin parametreleri yapılandırmasına, jeneratör performansını izlemesine ve devre kesicilerini doğrudan ön panelden kontrol etmesine olanak tanıyan, entegre ekran ve tuş takımına sahip bir operatör arayüzü sunar.
Başlıca Teknik Özellikler
| Parametre | Teknik özellik |
|---|---|
| Model | 8440-2082 |
| Ürün Serisi | easYgen-3200XT (easYgen-3000 platformu) |
| Cihaz Türü | Jeneratör seti kontrol cihazı |
| Kontrol İşlevleri | Motor-jeneratör izleme, senkronizasyon, yük paylaşımı |
| Güç Beslemesi | 12 / 24 VDC |
| Çalışma Gerilimi Aralığı | 8 – 40 VDC |
| Akım Ölçümü | 5 A CT girişleri |
| Gerilim Ölçümü | 230 VAC'ye kadar |
| Nominal Frekans | 50 Hz / 60 Hz yapılandırılabilir |
| Kesici Kontrolü | Entegre jeneratör kesici yönetimi |
| İletişim Portları | CANbus, RS-232, RS-485 |
| Operatör Arayüzü | Entegre ekran ve tuş takımı |
| Montaj Türü | Panele monte kontrol cihazı |
| Muhafaza Koruması | IP20 (kabin içine montaj gereklidir) |
| Çalışma Sıcaklığı | −40°C ila +70°C |
| Depolama Sıcaklığı | −40°C ila +80°C |
| Boyutlar | 240 × 172 × 65 mm |
| Ağırlık | 1.36 kg |
İşlevsel Özellikler
Otomatik Jeneratör Senkronizasyonu Kontrol cihazı, kesici kapatılmadan önce gerilimi, frekansı ve faz açısını güç barasıyla otomatik olarak eşleştirerek paralel sistemlerde kararlı jeneratör bağlantısı sağlar.
Dinamik Yük Paylaşımı Birden fazla jeneratör aynı anda çalışabilir; kontrol cihazı aktif ve reaktif yükleri dengeli biçimde dağıtarak sistem verimliliğini artırır ve jeneratörlerin aşırı yüklenmesini önler.
Entegre Kesici Yönetimi Ünite, jeneratör devre kesicilerinin doğrudan kontrolünü sağlar ve otomatik çalıştırma, durdurma ve koruma tepkileri için yapılandırılabilir mantığı destekler.
Esnek İletişim Entegrasyonu Endüstriyel iletişim arayüzleri; üst seviye kontrol sistemleri, uzaktan izleme platformları ve tesis otomasyon ağlarıyla sorunsuz entegrasyon sağlar.
Operatör Arayüz Paneli Dahili ekran ve tuş takımı; gerçek zamanlı işletim verileri, alarmlar ve parametre yapılandırması sunarak devreye alma ve bakım işlemlerini kolaylaştırır.
Tipik Uygulama Ortamları
Woodward 8440-2082 kontrol cihazı, güvenilir jeneratör senkronizasyonu ve kontrolü gerektiren güç yönetimi ortamlarında yaygın olarak kullanılır.
Tipik kurulumlar şunları içerir:
• Endüstriyel enerji santralleri • Veri merkezi yedek güç sistemleri • Petrol ve gaz üretim tesisleri • Denizcilik ve açık deniz güç üretimi • Çoklu jeneratörlü yedek güç sistemleri • Mikro şebeke ve dağıtık enerji kurulumları
Sıkça Sorulan Sorular
8440-2082 ne tür jeneratör sistemlerini kontrol edebilir? Otomatik senkronizasyon ve yük yönetimi ile hem tek jeneratörlü kurulumları hem de karmaşık çoklu jeneratörlü paralel yapılandırmaları destekler.
Bu kontrol cihazı SCADA sistemleriyle entegrasyonu destekliyor mu? Evet. Kontrol cihazında CANbus, RS-232 ve RS-485 iletişim arayüzleri bulunur; bu sayede üst seviye kontrol sistemlerine ve uzaktan izleme platformlarına bağlanabilir.
Harici bir HMI gerekli mi? Hayır. Kontrol cihazı, yerel kontrol ve yapılandırma için ekran ve tuş takımına sahip entegre bir operatör arayüzü içerir.
