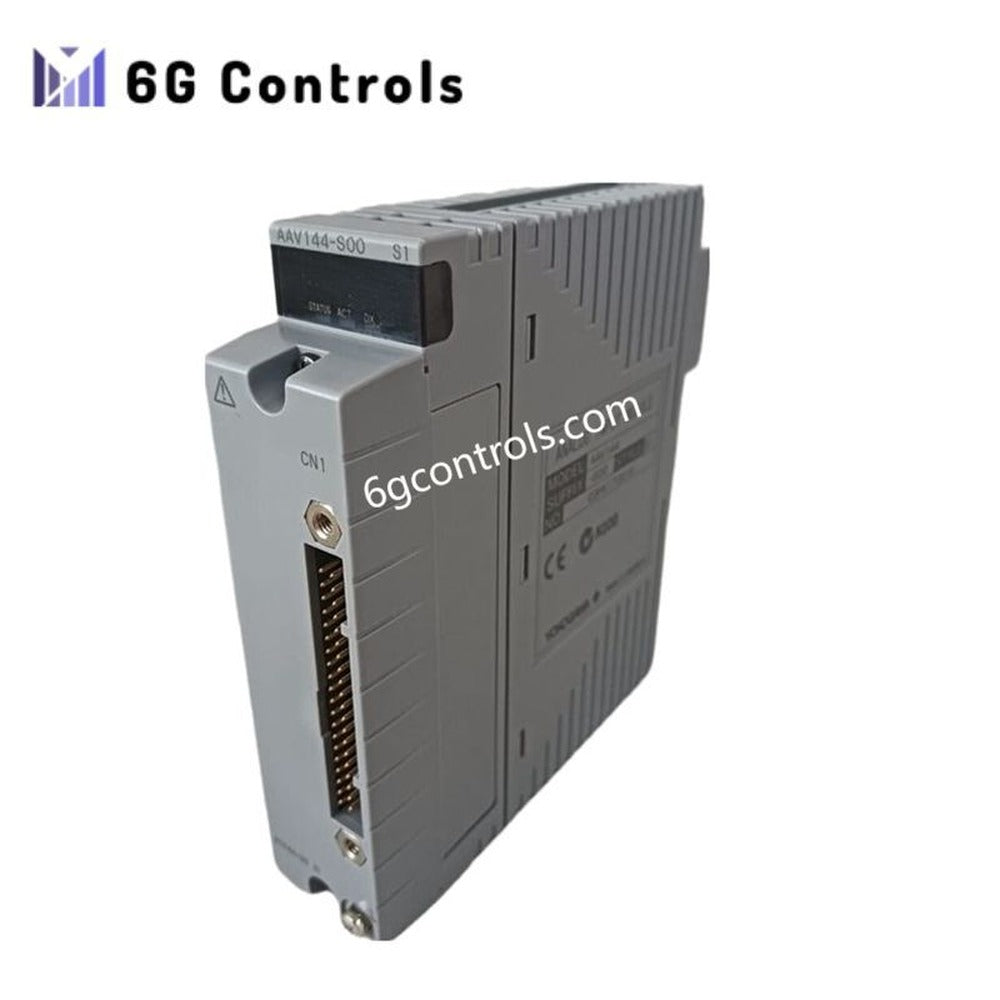

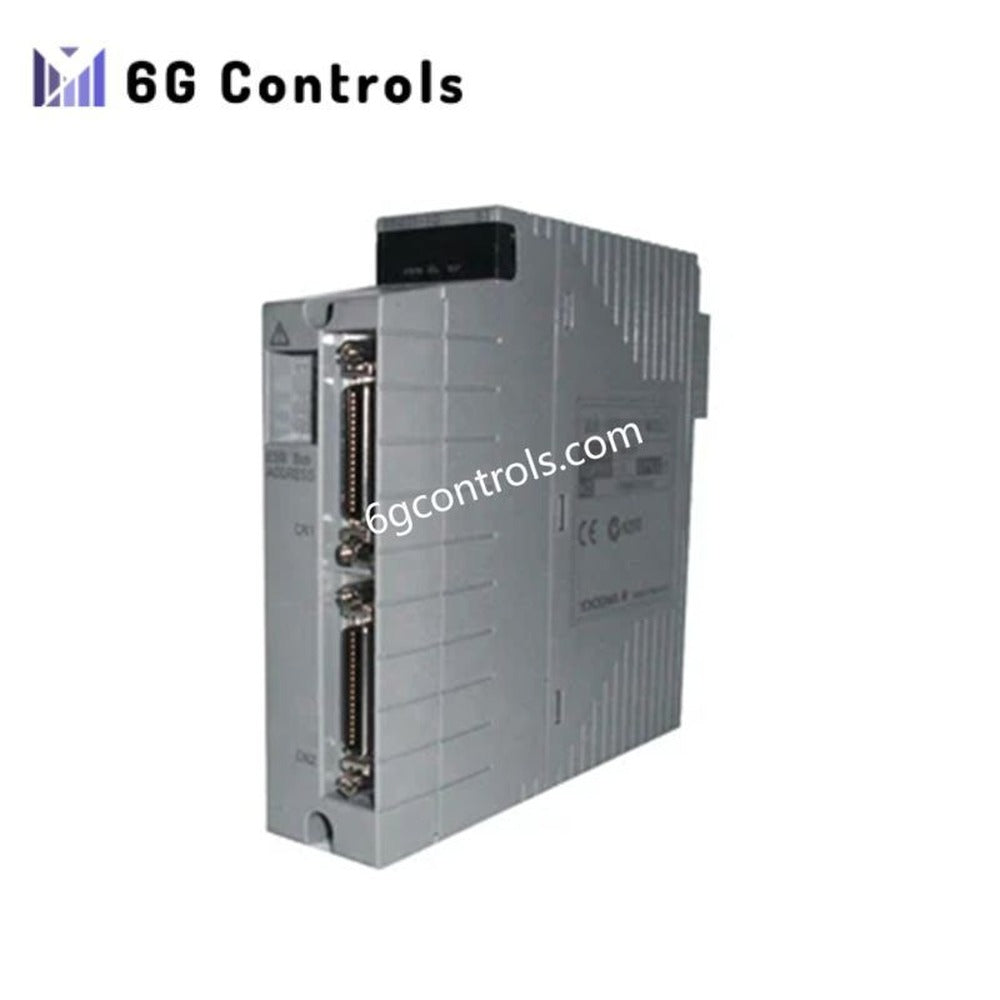

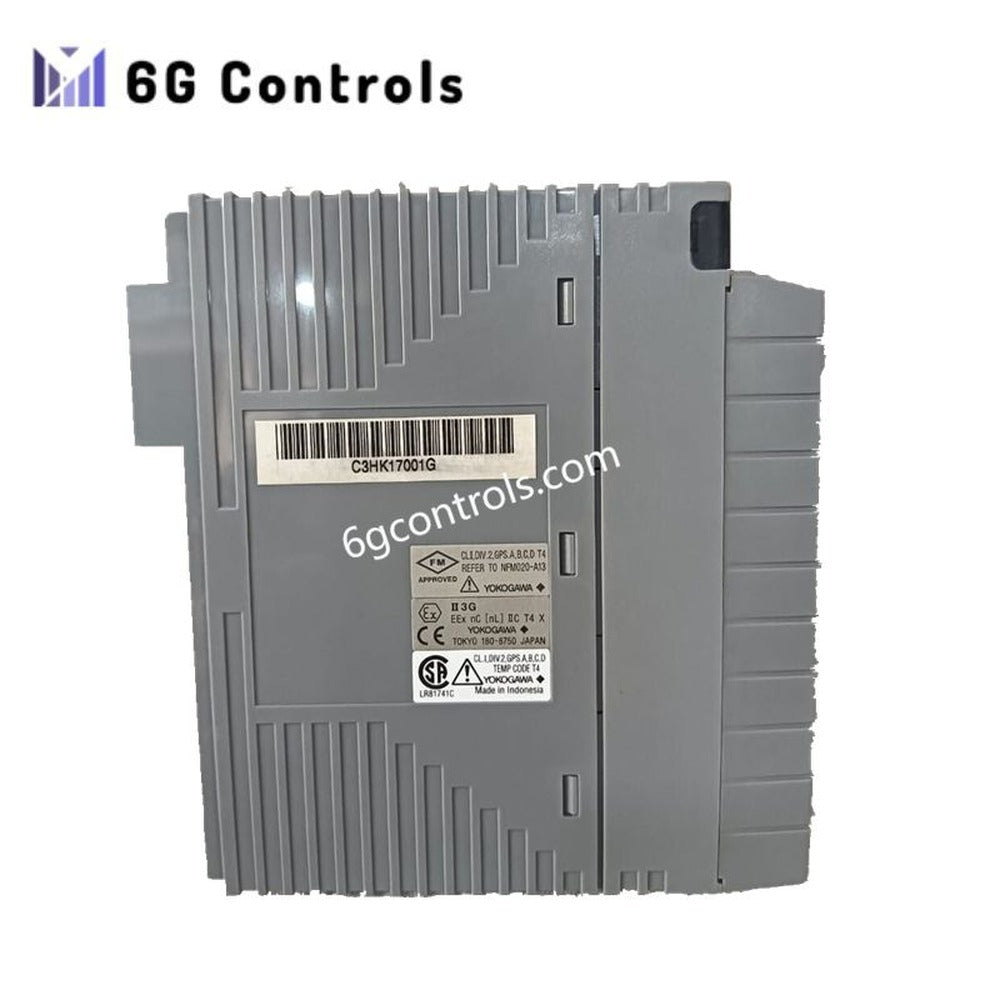

AAV144-S00 / A4S00 | Yokogawa | Mô-đun đầu vào điện áp tương tự

Tổng quan

AAV144-S00 / A4S00 của Yokogawa là mô-đun đầu vào điện áp analog nhỏ gọn, nhiều kênh, được thiết kế để thu nhận tín hiệu đáng tin cậy trong các hệ thống điều khiển phân tán. Được thiết kế cho hoạt động công nghiệp liên tục, mô-đun cung cấp phép đo điện áp ổn định và chính xác trong các điều kiện môi trường khắc nghiệt thường gặp trong ngành năng lượng, hóa chất và công nghiệp quy trình.

Mô-đun này tích hợp liền mạch vào các kiến trúc DCS của Yokogawa, hỗ trợ cấu hình linh hoạt và độ ổn định vận hành lâu dài.

Đặc điểm chức năng chính

AAV144-S00 / A4S00 hỗ trợ nhiều kênh đầu vào điện áp analog trong một mô-đun gắn trên giá duy nhất, giúp giảm không gian tủ mà vẫn duy trì tính toàn vẹn của tín hiệu. Khả năng chuyển đổi độ phân giải cao và dung sai độ chính xác chặt chẽ khiến mô-đun phù hợp để giám sát chính xác các biến quy trình quan trọng.

Kết cấu chắc chắn cho phép mô-đun hoạt động ổn định trong dải nhiệt độ và độ ẩm rộng, giảm thiểu độ trôi tín hiệu và thời gian ngừng hoạt động trong môi trường nhà máy khắc nghiệt.

Thông số kỹ thuật

• Nhà sản xuất: Yokogawa Electric Corporation
• Dòng sản phẩm: Dòng đầu vào analog AAV
• Loại mô-đun: Đầu vào điện áp analog
• Tín hiệu đầu vào được hỗ trợ:
  • 0 đến 10 V DC
  • ±10 V DC (có thể cấu hình)
• Độ chính xác xử lý tín hiệu: ±0,1% giá trị đọc
• Biểu diễn đầu ra: Hệ thống nội bộ chuyển đổi sang các tín hiệu điều khiển tiêu chuẩn
• Yêu cầu nguồn điện: 24 V DC
• Phương thức lắp đặt: Mô-đun I/O gắn trên giá
• Khả năng tương thích truyền thông: Các hệ thống hỗ trợ HART và giao diện hiện trường Yokogawa
• Dải nhiệt độ vận hành: -40°C đến +80°C
• Dải nhiệt độ lưu trữ: -40°C đến +85°C
• Độ ẩm tương đối: 5% đến 95% RH, không ngưng tụ
• ​Kích thước: 107.5 × 130 × 32.8 mm
• Khối lượng: 0.2 kg

Tích hợp và cấu hình hệ thống

AAV144-S00 / A4S00 được tối ưu hóa cho các hệ thống điều khiển phân tán của Yokogawa, cho phép kỹ sư cấu hình dải điện áp và chế độ hoạt động của kênh trực tiếp trong môi trường điều khiển. Thiết kế mật độ cao giúp đơn giản hóa việc đấu dây và mở rộng I/O, đồng thời vẫn duy trì khả năng chẩn đoán minh bạch cho đội ngũ bảo trì.

Kịch bản ứng dụng điển hình

• Giám sát liên tục tín hiệu điện áp trong các phân xưởng xử lý hóa chất
• Thu nhận điện áp của máy phát điện và các hệ thống phụ trợ trong nhà máy điện
• Tích hợp thiết bị đo lường hiện trường cho các cơ sở khai thác dầu khí
• Điều khiển quy trình công nghiệp yêu cầu phép đo analog ổn định trong thời gian dài

So sánh với các model liên quan

So với các mô-đun đầu vào analog có mật độ thấp hơn, AAV144-S00 / A4S00 cung cấp khả năng sử dụng kênh cao hơn và độ chịu đựng môi trường rộng hơn, phù hợp hơn với các hệ thống lắp đặt quy mô lớn có không gian tủ hạn chế và nhiệt độ môi trường cao.

Câu hỏi thường gặp

Hỏi: AAV144-S00 / A4S00 chỉ tương thích với các hệ thống DCS của Yokogawa phải không? Đáp: Mô-đun được thiết kế riêng cho các hệ thống điều khiển phân tán của Yokogawa và các giao diện hiện trường liên quan nhằm đảm bảo đầy đủ chức năng và khả năng chẩn đoán.

Hỏi: Có thể điều chỉnh dải đầu vào điện áp cho từng kênh không? Đáp: Có, dải đầu vào có thể được cấu hình thông qua hệ thống điều khiển để phù hợp với yêu cầu tín hiệu hiện trường.

Hỏi: Mô-đun này có phù hợp để lắp đặt ngoài trời hoặc ở nhiệt độ cao không? Đáp: Có, dải nhiệt độ vận hành rộng và khả năng chịu ẩm giúp mô-đun phù hợp với các môi trường công nghiệp khắc nghiệt khi được lắp đặt trong vỏ bảo vệ thích hợp.
