Bộ nguồn AC Schneider Electric 140CPS11410 Quantum

Mô tả sản phẩm

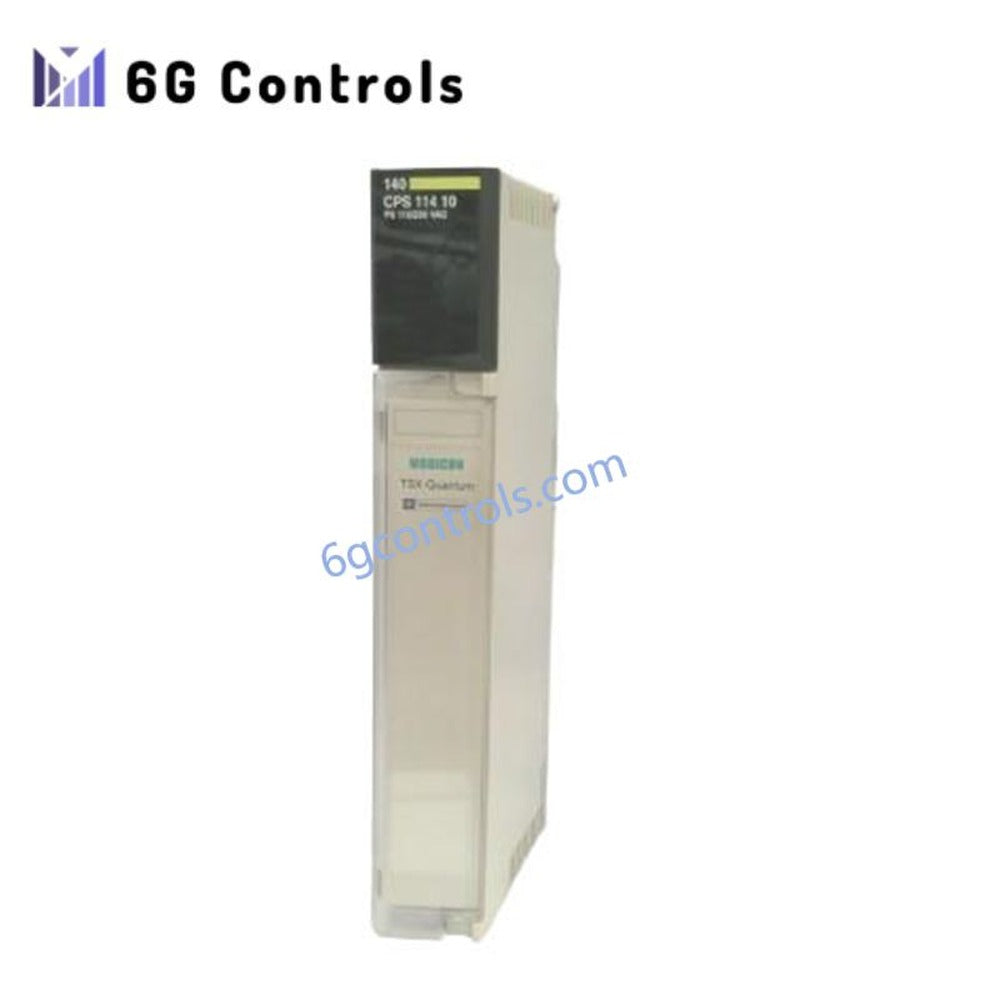

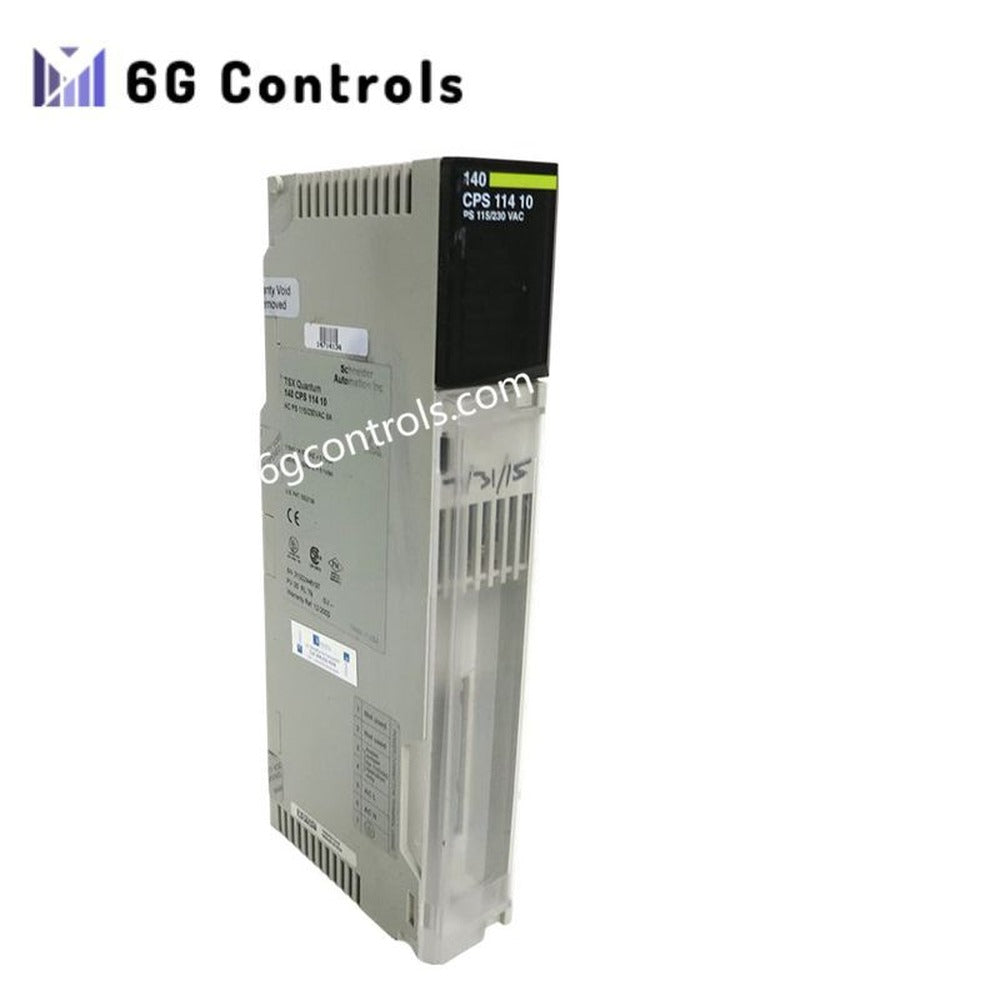

Thiết bị 140CPS11410 của Schneider Electric là bộ nguồn AC gắn trên tủ, được phát triển cho nền tảng PLC Modicon Quantum. Thiết bị chuyển đổi đầu vào AC công nghiệp tiêu chuẩn thành đầu ra 5,1 VDC được điều chỉnh để cấp nguồn cho backplane Quantum và các mô-đun được lắp đặt.

Thiết bị này được thiết kế cho môi trường công nghiệp hoạt động liên tục và hỗ trợ vận hành song song (cộng dòng), cho phép nhiều bộ nguồn chia sẻ nhu cầu tải và tăng tổng công suất của hệ thống. Đặc tính đầu ra ổn định và khả năng chịu nhiễu điện giúp thiết bị phù hợp với các ứng dụng tự động hóa quan trọng.

Chức năng cốt lõi

Thiết bị 140CPS11410 cung cấp nguồn DC phân phối chính trong tủ Quantum. Thiết bị đảm bảo:

• Chuyển đổi đáng tin cậy từ nguồn điện AC lưới sang nguồn điện bus DC điện áp thấp
• Chia sẻ tải thông qua cấu hình cộng dòng để đáp ứng nhu cầu dòng điện cao hơn
• Điều chỉnh điện áp ổn định khi tải và điều kiện môi trường thay đổi

Thiết bị thường được lắp đặt trong các hệ thống yêu cầu thời gian hoạt động liên tục và tính dự phòng, đặc biệt là trong các cấu hình PLC lớn.

Thông số kỹ thuật

Thông số điện

• Dải điện áp đầu vào: 93–138 VAC / 170–260 VAC (có thể chọn định mức 115/230 VAC)
• Tần số đầu vào: 47–63 Hz
• Điện áp đầu ra: 5,1 VDC (nguồn backplane được điều chỉnh)
• Dòng điện đầu ra: 8 A ở 60°C
• Loại bộ nguồn: Cộng dòng (hỗ trợ vận hành song song)
• Cầu chì: 2 A, loại đứt chậm (có thể thay thế tại hiện trường, cấu hình điển hình)
• Loại kết nối: Cầu đấu 7 điểm

Đặc tính cơ khí

• Định dạng mô-đun: Kiểu dáng tiêu chuẩn Modicon Quantum
• Kích thước: 103,9 × 40,3 × 250 mm
• Trọng lượng: 1,65 lb

Điều kiện môi trường

• Nhiệt độ vận hành: 0°C đến 60°C
• Nhiệt độ lưu trữ: -40°C đến 85°C
• Độ ẩm tương đối: Lên đến 95% (không ngưng tụ)

Tích hợp và khả năng tương thích hệ thống

Thiết bị 140CPS11410 hoàn toàn tương thích với dòng tự động hóa Modicon Quantum và hỗ trợ tích hợp vào cả kiến trúc PLC độc lập lẫn PLC nhiều tủ. Khi sử dụng ở chế độ cộng dòng, có thể lắp đặt nhiều thiết bị để tăng dòng điện khả dụng cho các hệ thống I/O mật độ cao.

Kịch bản ứng dụng

Các hệ thống lắp đặt điển hình bao gồm:

• Các tủ PLC lớn trong ngành sản xuất quy trình
• Các dây chuyền sản xuất liên tục yêu cầu nguồn điện ổn định
• Các hệ thống điều khiển phân tán có mật độ I/O cao
• Các hệ thống hạ tầng yêu cầu tính dự phòng và thời gian hoạt động liên tục

Thông tin vòng đời

• Trạng thái sản phẩm: Đã lỗi thời / Đã được thay thế
• Sản phẩm thay thế được khuyến nghị: BMXCPS4002

Câu hỏi thường gặp

Nhiều thiết bị 140CPS11410 có thể hoạt động cùng nhau không? Có, mô-đun hỗ trợ vận hành cộng dòng, cho phép lắp đặt song song để tăng tổng khả năng cung cấp dòng điện.

Mô-đun này cung cấp điện áp bao nhiêu cho hệ thống? Thiết bị cung cấp đầu ra 5,1 VDC được điều chỉnh dành riêng cho backplane Quantum.

Mô-đun này có phù hợp với môi trường nhiệt độ cao không? Thiết bị hoạt động tin cậy ở nhiệt độ lên đến 60°C, phù hợp với thông số kỹ thuật tiêu chuẩn của nền tảng Quantum.

Sản phẩm thay thế hiện đại cho thiết bị này là gì? Schneider Electric khuyến nghị BMXCPS4002 là sản phẩm thay thế thế hệ hiện tại.
