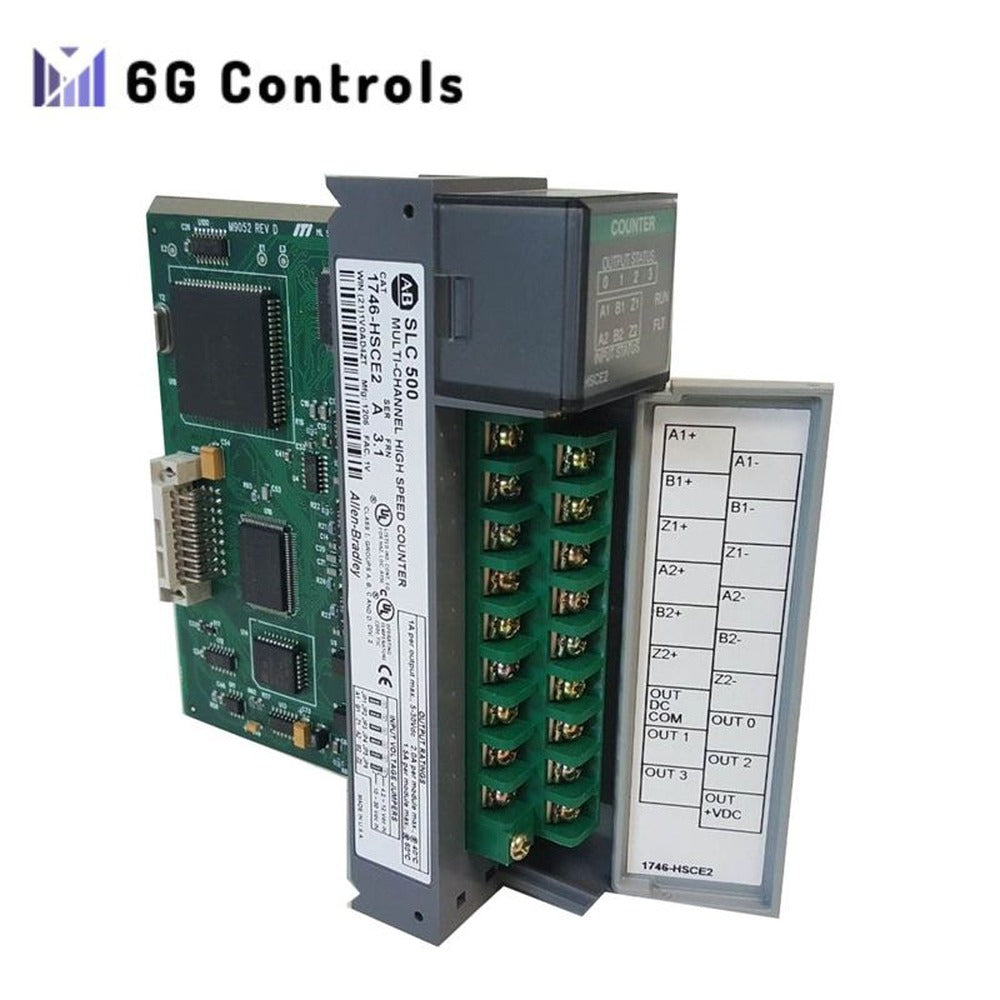

وحدة عداد عالية السرعة Allen Bradley 1746-HSCE2

نظرة عامة

تُعد Allen-Bradley 1746-HSCE2 وحدة عداد عالية السرعة مصممة لنظام SLC 500. وهي تدعم العد والتجميع ومراقبة الموضع في التطبيقات الصناعية. تعمل الوحدة مع مدخلات التربيع أحادية الطرف والتفاضلية، وقادرة على التعامل مع إشارات عالية التردد تصل إلى 1 MHz. وبفضل العزل والحماية والمخارج القابلة للتهيئة المدمجة، توفر 1746-HSCE2 أداءً دقيقًا وموثوقًا به لأنظمة التحكم المتطلبة.

المواصفات الفنية

الشركة المصنّعة:

• العلامة التجارية: Allen-Bradley
• رقم القطعة: 1746-HSCE2
• السلسلة: SLC 500
• نوع الوحدة: وحدة عداد عالية السرعة

مواصفات الإدخال:

• قنوات الإدخال: ±A1، ±B1، ±Z1، ±A2، ±B2، ±Z2
• نطاق جهد الإدخال: من 4.2V DC إلى 12V DC (عند التشغيل بجهد 5V DC)، ومن 10V DC إلى 30V DC (عند التشغيل بجهد 24V DC)
• الحد الأدنى لعرض النبضة: 475 ns
• الحد الأدنى للفصل الطوري: 200 ns
• أقصى تردد للإدخال: 1 MHz
• عزل القنوات: عزل الناقل الخلفي بمقدار 1000V، وعزل بين القناة والخرج بمقدار 500V

مواصفات المخارج:

• المخارج: 8 مخارج (4 افتراضية، و4 فعلية)
• نطاق جهد الخرج: 5-30 VDC
• أقصى تيار في حالة التشغيل (لكل قناة): 1.0 A
• أقصى تيار في حالة التشغيل (لكل وحدة): 2.0 A عند 40°C، و1.5 A عند 60°C
• أقصى انخفاض في الجهد في حالة التشغيل: 0.5V
• أقصى تسرب في حالة إيقاف التشغيل: 100 µA

الأداء:

• زمن التحديث: 1.5 ms
• استجابة الخطوة: 100 ms للدخول، و2.5 ms للخروج
• تيار الناقل الخلفي (5V): 250 mA

إمكانات العداد:

• أوضاع العد: ما يصل إلى 4 عدادات نبضات أو عدادَي تربيع
• نطاق العداد: ±8,388,607 (24 بت)
• إدخال الإعداد المسبق: إدخال إعداد مسبق واحد للعدادين 1 و2 (لا يوجد إعداد مسبق للعدادين 3 و4)
• أنواع الإدخال: قابل للتهيئة لعدّ النبضات أحادي الطرف أو التفاضلي

الحماية:

• فصل حراري: حماية من الحمل الزائد أو قصر الدائرة
• نطاق الجهد: من 4.2 فولت إلى 30 فولت تيار مستمر

التوافق:

• وحدات معالج SLC 500: متوافق مع جميع وحدات معالجة SLC 500
• الإدخال/الإخراج عن بُعد: يعمل مع محول الإدخال/الإخراج عن بُعد (RIO) 1747-ASB الخاص بـ SLC

مواصفات إضافية:

• التبديد الحراري: 1.25 واط
• أقصى استجابة للوحة التوصيل: من 0.7 إلى 1.6 مللي ثانية
• جهد العزل: تم اختباره لتحمّل 1000 فولت
