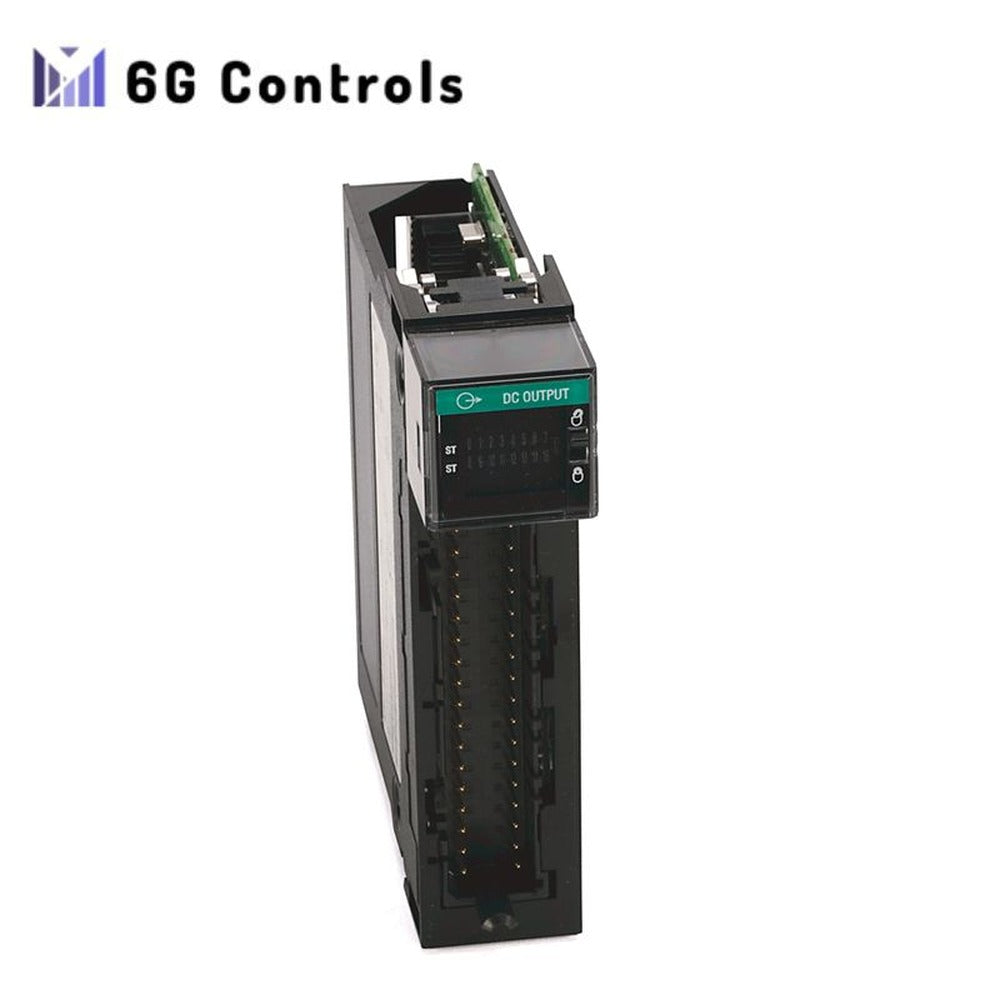

Allen Bradley 1756-OG16 ControlLogix Digital DC Output Module

نظرة عامة

إن وحدة Allen-Bradley 1756-OG16 هي وحدة خرج رقمية للتيار المستمر مكوّنة من 16 نقطة، ومصممة للاستخدام ضمن نظام ControlLogix. توفر هذه الوحدة مخارج مصدر TTL (منطق الترانزستور-الترانزستور) بجهد تشغيل 5 فولت تيار مستمر. وهي مناسبة لأنظمة الأتمتة الصناعية التي تتطلب مخارج رقمية عالية السرعة وموثوقة. وبفضل خصائصها، مثل نطاق جهد التشغيل المنخفض، ومقاومة الصدمات، والقدرة العالية على تحمّل الظروف البيئية، تُعد 1756-OG16 مثالية للتحكم في مختلف الأجهزة الخارجية وتشغيلها ضمن نطاق واسع من التطبيقات.

المواصفات الفنية

• نوع الوحدة: وحدة خرج رقمية للتيار المستمر
• المخارج: 16 نقطة، مصدر TTL (منخفض = صحيح)
• الجهد: 5 فولت تيار مستمر (مصدر TTL)
• نطاق جهد التشغيل: من 4.5 فولت إلى 5.5 فولت تيار مستمر
• أقصى تيار خرج لكل نقطة: 24 مللي أمبير عند 60°C
• أقصى تيار خرج للوحدة: 384 مللي أمبير عند 60°C
• تبديد القدرة (الحد الأقصى): 1.5 واط عند 60°C
• تيار اللوحة الخلفية عند 5 فولت: 210 مللي أمبير
• جهد العزل: 50 فولت مستمر
• كتل التوصيل: 1756-TBNH، 1756-TBSH

خصائص الأداء

• زمن تأخير الإشارة:
  • من OFF إلى ON: 450 ميكروثانية
  • من ON إلى OFF: 700 ميكروثانية
• تيار التسرب في الحالة OFF: 0.1 مللي أمبير لكل خرج
• جهد هبوط الحالة ON: 0.4 فولت
• الحد الأقصى لزمن جدولة الخرج: 16.7s
• طاقة اللوحة الخلفية: 1.12 واط عند 5.1 فولت تيار مستمر و2 مللي أمبير عند 24 فولت تيار مستمر
• تبديد الحرارة: 5.2 وحدة حرارية بريطانية/ساعة عند 60°C

المواصفات البيئية

• درجة حرارة التشغيل: 0-60°C (32-140°F)
• الرطوبة: 5-95% دون تكاثف
• مقاومة الاهتزاز: 2.0G عند 10-500 هرتز
• تصنيف مقاومة الصدمات: صدمة تشغيلية بقوة 30G
• الشهادات:
  • CE
  • UL
  • CISPR 11 الفئة A
