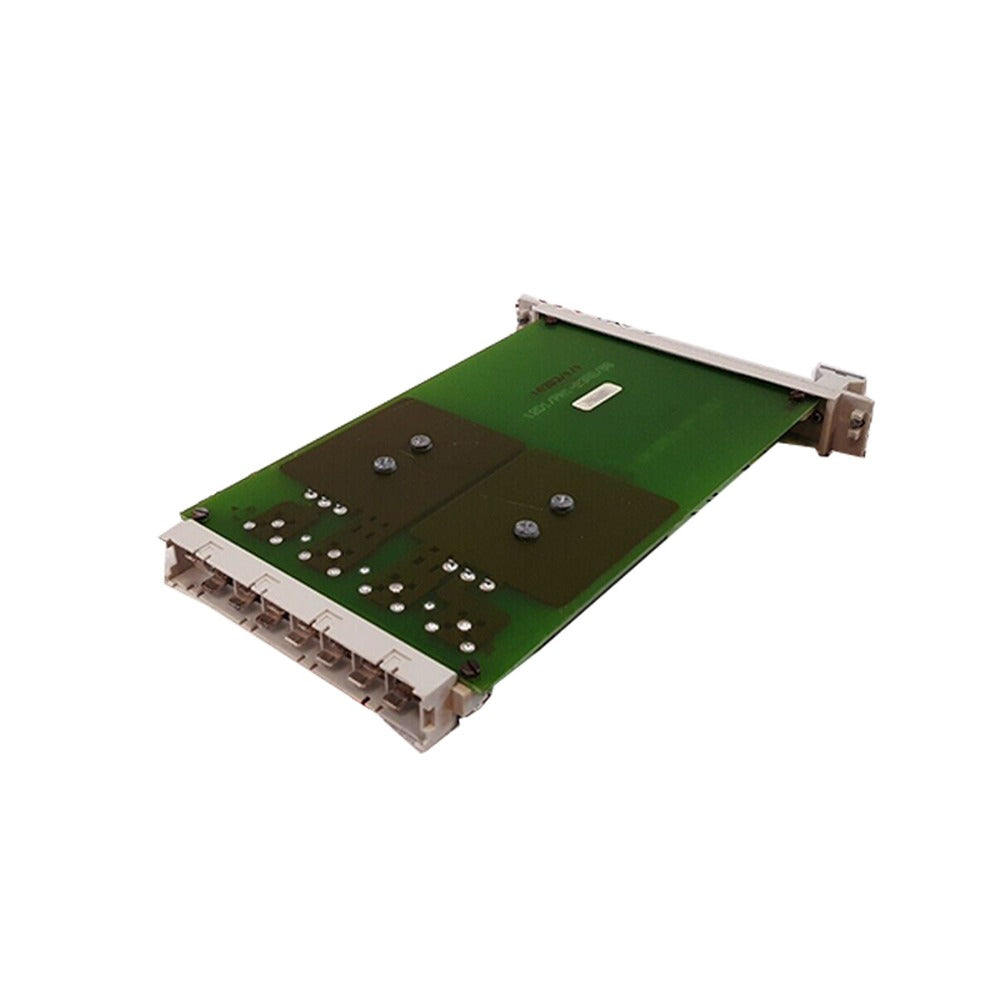

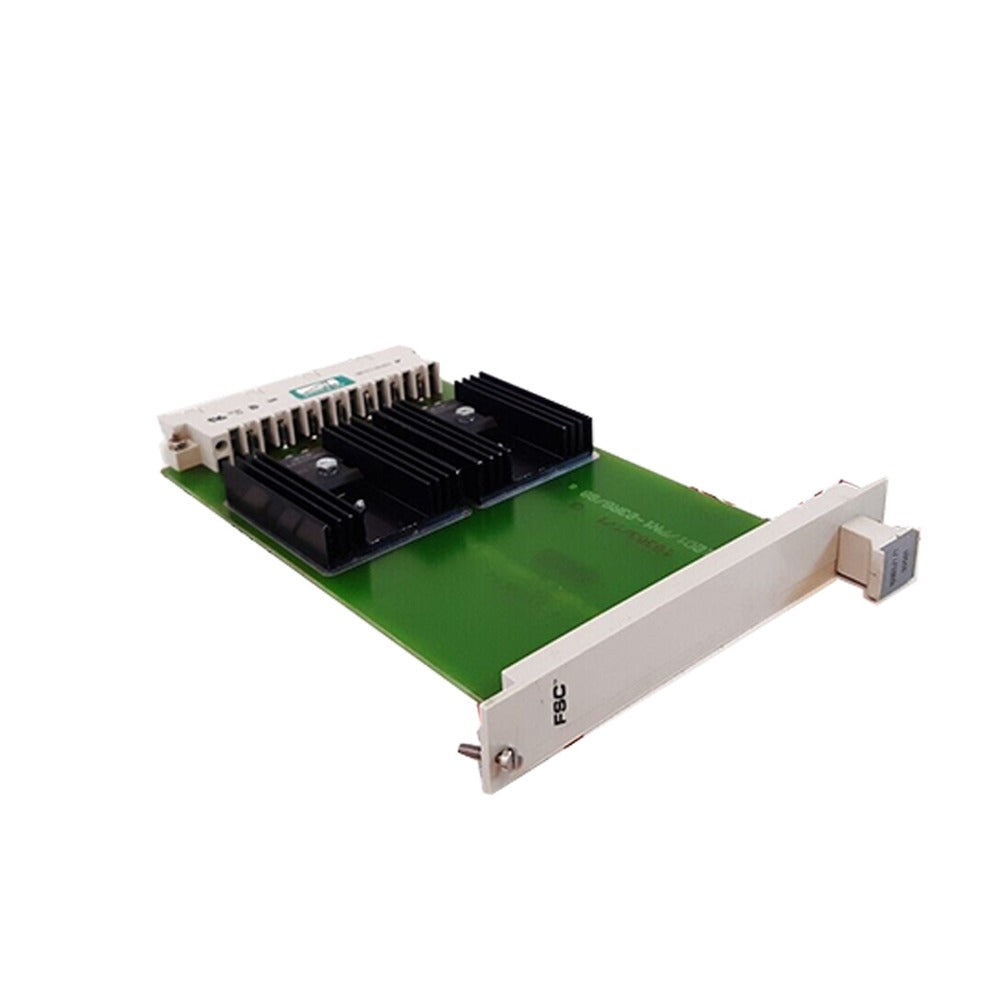

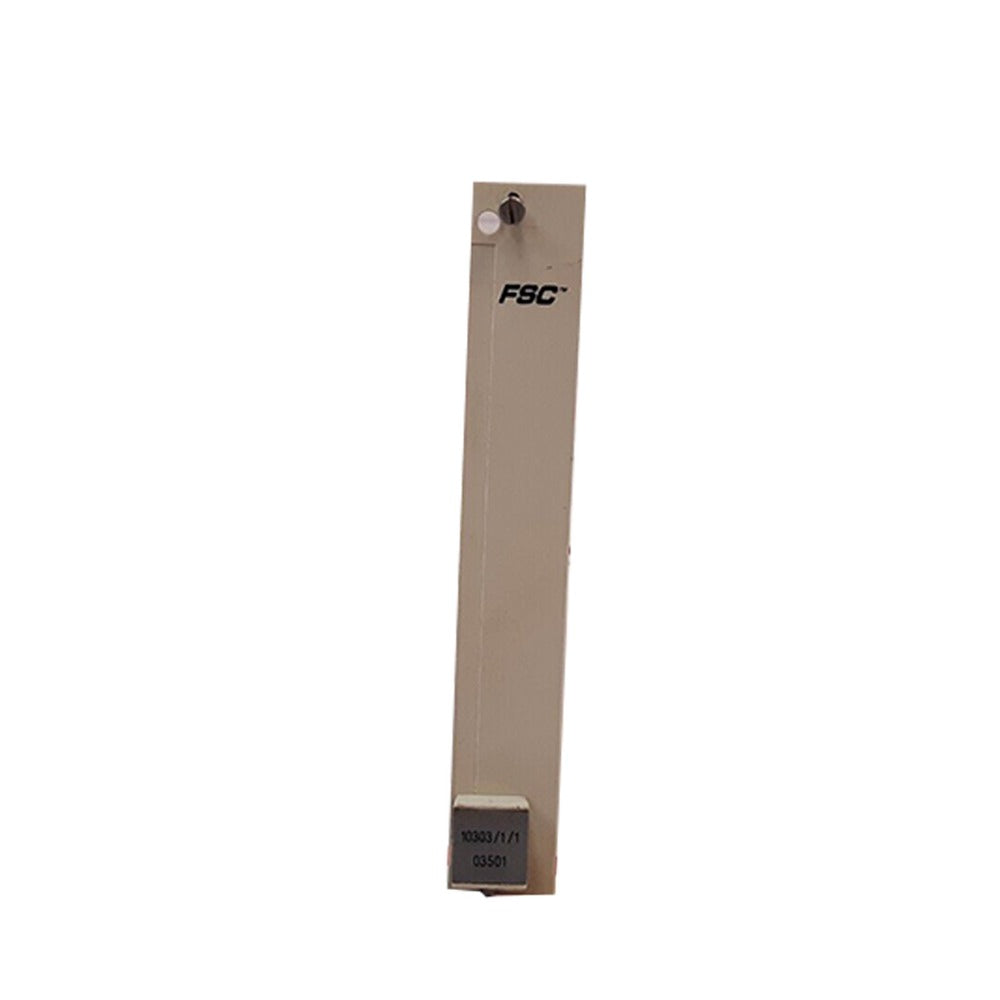

Das Stromversorgungsverteilungsmodul (PSD) 10303/1/1 Das Modul wird ausschließlich in Konfigurationen mit redundanten Zentralteilen und nicht redundanten E/A-Modulen verwendet. Es fasst die Ausgänge der Stromversorgungseinheiten (PSUs) in den redundanten Zentralteilen zu einer einzigen 5-V-Gleichstromversorgung für den nicht redundanten E/A-Teil des Systems zusammen. Für jedes PSU-Modul ist ein Stromversorgungsverteilungsmodul erforderlich.
Abbildung 1 Schaltbild des 10303/1/1-Moduls
Darüber hinaus muss die Stromversorgung des Zentralteils durch dieses Modul geführt werden, um einen gleichen Spannungsabfall sowohl am Zentralteil als auch am E/A-Teil sicherzustellen. Aufgrund der engen Toleranzen der 5-V-Gleichstromversorgung (± 5 %) ist es entscheidend, die PSD-Module neben den PSU-Modulen zu positionieren, um den Spannungsabfall in der Verdrahtung zu minimieren. Der empfohlene Mindestleitungsquerschnitt beträgt 2,5 mm² (AWG 14).
Es ist wichtig zu beachten, dass das PSD-Modul nur ausgetauscht werden darf, wenn die Stromversorgung seiner PSU ausgeschaltet ist.
Technische Daten:
Die Modulspezifikationen von 10303/1/1 umfassen:
Allgemeine Typennummer: 10303/1/1 03501*
Zulassungen: CE, TÜV, UL
Softwareversionen: Alle
Platzbedarf: 4 TE, 3 HE (= 4 HP, 3U)
Stromversorgung:
Stromversorgung: Keine
Max. Strom: 20 A (Verlustleistungsgrenze des Moduls)*
Max. Durchlassspannungsabfall: 0,55 V
Max. Sperrspannung: 30 V
Steckverbinder:
Steckverbindertyp: DIN 41612-H 15 P (Faston)
Max. Steckverbinderstrom: 10 A pro Pin
*Hinweis: 10303/1/1-Module ohne Suffixcode haben eine maximale Strombelastbarkeit von 12 A.
