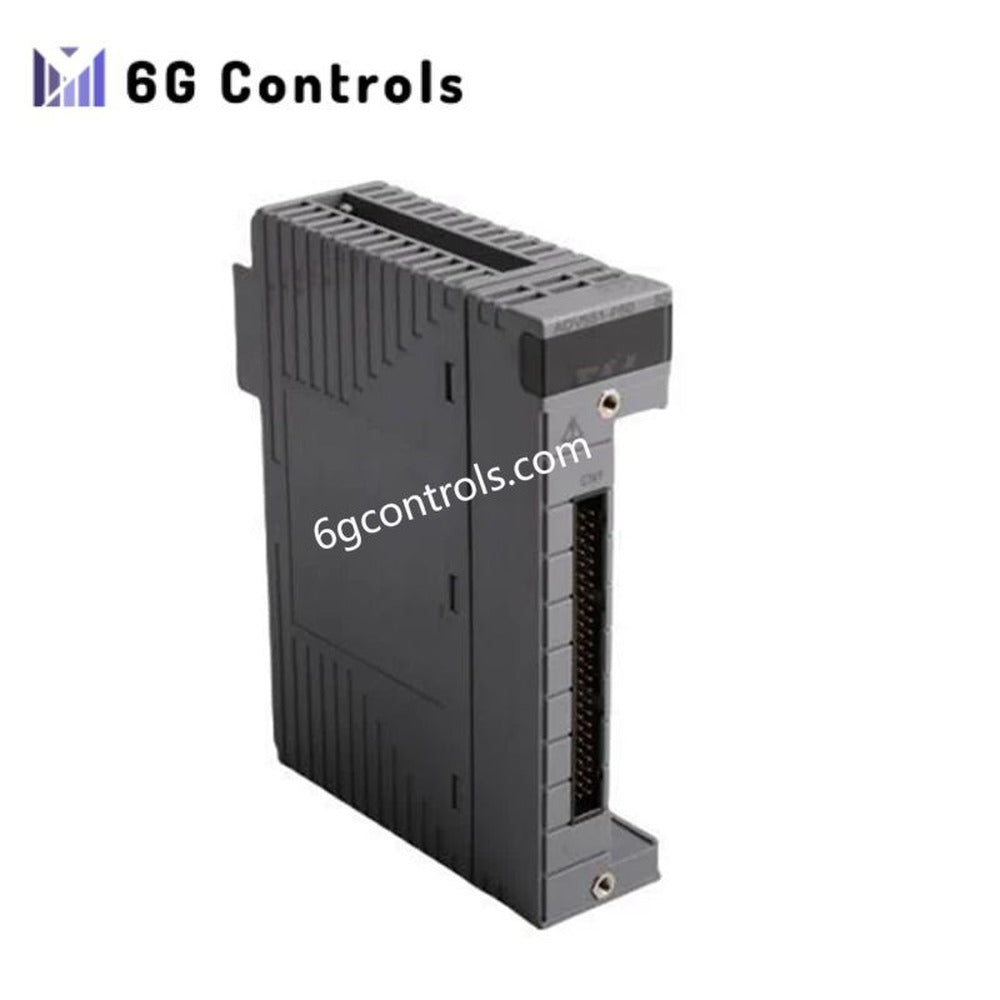

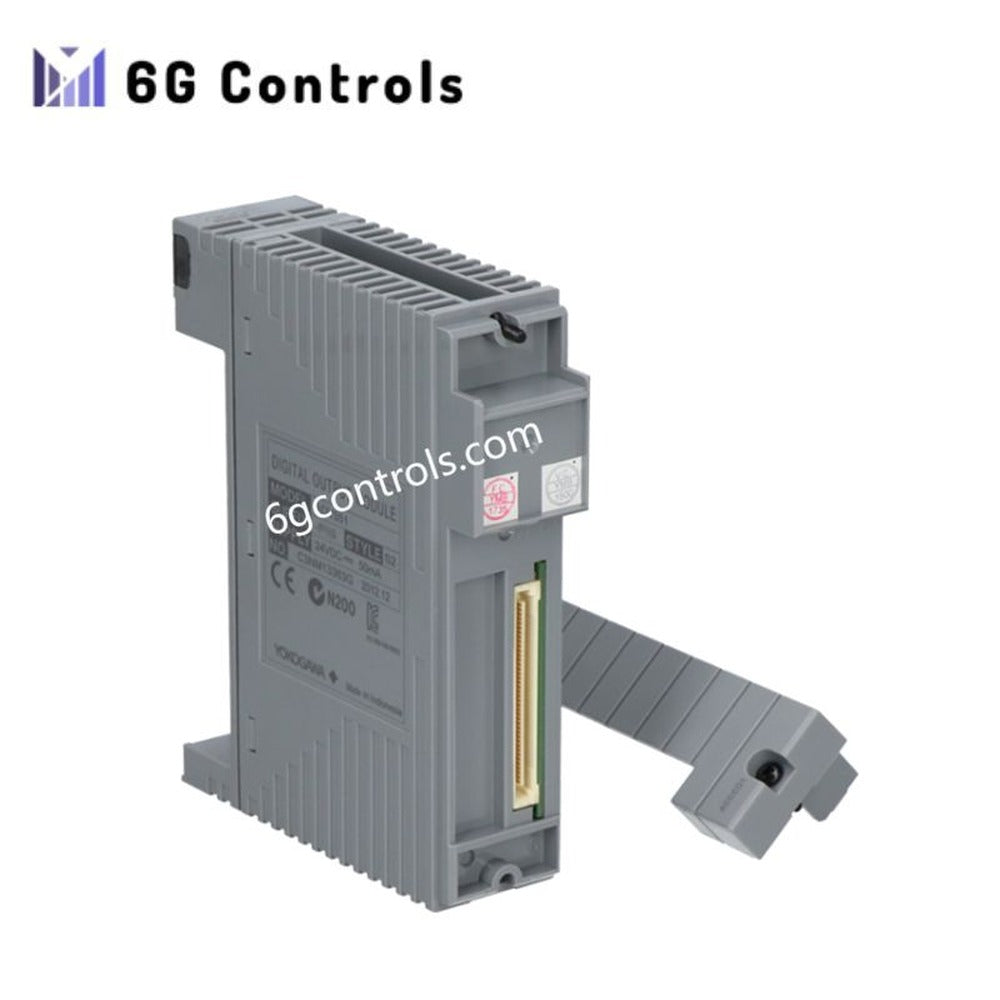

ADV551-P60/D5S00 | Yokogawa | 32-Kanal-Digitalausgangsmodul

Übersicht

Das ADV551-P60/D5S00 ist ein hochdichtes digitales Ausgangsmodul aus Yokogawas Field-I/O-Architektur (FIO), das für die zuverlässige Steuerung von Feldgeräten mit 24 V DC entwickelt wurde. Es ist für den Betrieb in verteilten Leitsystemen CENTUM VP und den Sicherheitssystemplattformen ProSafe-RS ausgelegt und ermöglicht eine präzise EIN/AUS-Ansteuerung industrieller Lasten bei gleichzeitiger Wahrung der Systemintegrität und langfristigen Stabilität.

Durch die Integration von Ausgangsschaltungen und Kommunikationsschnittstellen in ein kompaktes Format unterstützt die ADV551-Serie eine skalierbare Systemauslegung und eine effiziente Schaltschranknutzung sowohl in Prozesssteuerungs- als auch in sicherheitsbezogenen Anwendungen.

Funktionale Merkmale

Das ADV551-P60/D5S00 verfügt über 32 unabhängige digitale Ausgangskanäle, die als Stromsenkenausgänge arbeiten. Jeder Kanal eignet sich zur Ansteuerung von gleichstrombetriebenen Feldgeräten wie Magnetventilen, Koppelrelais, Meldeeinrichtungen und Statusanzeigen. Der Ausgangsstatus wird vom Controller über den ESB-Bus verwaltet, wodurch eine deterministische Reaktion und ein synchronisierter Betrieb im gesamten System gewährleistet werden.

Technische Spezifikationen

• Ausgangskanäle: 32 galvanisch getrennte digitale Ausgänge
• Ausgangskonfiguration: Stromsenke (NPN-Typ)
• Nennlastspannung: 24 V DC
• Nennausgangsstrom: Typischerweise bis zu 0,1 A pro Kanal (anwendungsabhängig)
• Ausgangsschutz: Integrierter Kurzschluss- und Überlastschutz
• Interne Leistungsaufnahme: ca. 10 W
• Kommunikationsschnittstelle: ESB-Bus über Node Unit
• Unterstützte Node Units: ANB10, ANB11 ESB Bus Node Units
• Kompatible Controller: AFV30, AFV40 Field Control Units
• Abmessungen: 130 mm × 100 mm × 30 mm
• Gewicht: 0,2 kg

Systemintegration

Innerhalb des Yokogawa-FIO-Ökosystems wird das ADV551-P60/D5S00 auf einer Field-I/O-Node-Basis installiert und kommuniziert über den ESB-Bus mit dem Host-Controller. Diese Architektur reduziert die Verdrahtungskomplexität, ermöglicht eine flexible I/O-Zuweisung und vereinfacht zukünftige Erweiterungen oder Wartungsarbeiten, ohne die Feldanschlüsse zu beeinträchtigen.

Typische Anwendungen

• Ansteuerung von Magnetventilen in Prozessanlagen
• Relaisansteuerung für Motorsteuerungen und Verriegelungen
• Alarmleuchten und akustische Signaleinrichtungen
• Sicherheitsbezogene Abschaltausgänge in SIS-Konfigurationen
• Allgemeine Steuerung diskreter Ausgänge in DCS-Umgebungen

Zu den Branchen, in denen dieses Modul häufig eingesetzt wird, zählen Öl und Gas, petrochemische Verarbeitung, Energieerzeugung, Pharmaindustrie und groß angelegte Fertigungsanlagen.

Verwandte Modelle und Hinweise zur Auswahl

Im Vergleich zu digitalen Ausgangsmodulen von Yokogawa mit weniger Kanälen bietet die ADV551-Serie eine höhere I/O-Dichte bei geringerer Breite und eignet sich daher besonders für platzbeschränkte Schaltschränke. Für Anwendungen, die Diagnose-Rückmeldungen oder andere Ausgangseigenschaften erfordern, können alternative digitale FIO-Ausgangsvarianten innerhalb der ADV55x-Familie in Betracht gezogen werden.

FAQ

Welche Lasten kann das ADV551-P60/D5S00 ansteuern? Es ist für 24-V-DC-Lasten wie Magnetventile, Relais und Anzeigeeinrichtungen ausgelegt, die üblicherweise in Steuerungs- und Sicherheitssystemen eingesetzt werden.

Ist dieses Modul für Sicherheitssysteme geeignet? Ja. Bei Verwendung innerhalb von ProSafe-RS und mit der entsprechenden zertifizierten Konfiguration unterstützt es Anwendungen in sicherheitsinstrumentierten Systemen, einschließlich Installationen in explosionsgefährdeten Bereichen.

Kann das Modul ausgetauscht werden, ohne die Feldgeräte neu zu verdrahten? Ja. Das Field-I/O-Design ermöglicht den Austausch des Moduls, während die vorhandene Feldverdrahtung an der Klemmenbasis erhalten bleibt, wodurch Wartungszeit und -risiko reduziert werden.
