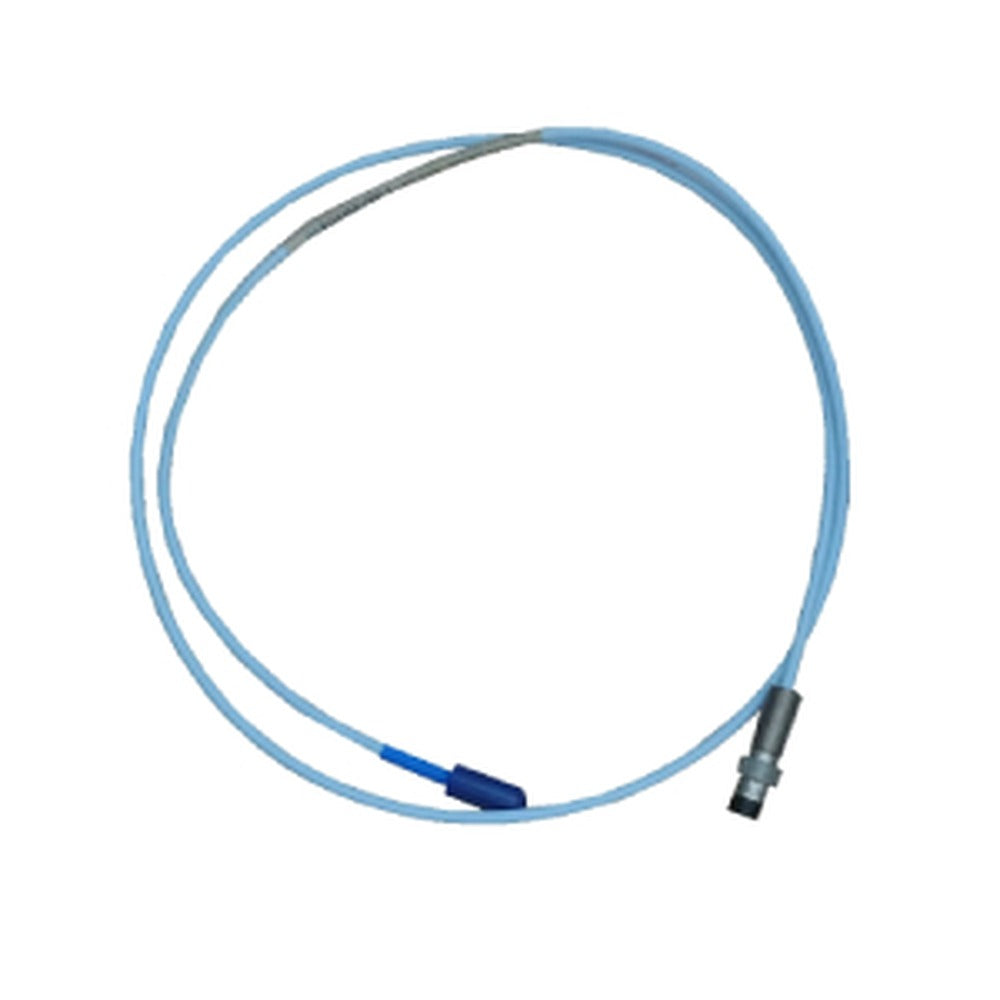

Bently Nevada 3300 XL 8-mm-Näherungsaufnehmersystem

Das 3300 XL 8-mm-Näherungssensor-System besteht aus:

• einer 3300 XL 8-mm-Sonde,
• einem 3300 XL-Verlängerungskabel1 und
• einem 3300 XL Proximitor* Sensor2.

Das System liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Oberfläche ist, und kann sowohl statische (Position) als auch dynamische (Schwingung) Werte messen. Die wichtigsten Anwendungen des Systems sind Schwingungs- und Positionsmessungen an Maschinen mit Gleitfilmlagern sowie Keyphasor*-Referenz- und Drehzahlmessungen3. Das 3300 XL 8-mm-System bietet die fortschrittlichste Leistung unserer Wirbelstrom-Näherungssensorsysteme. Das standardmäßige 3300 XL 8-mm-System mit 5 m Länge erfüllt außerdem vollständig die Anforderungen des Standards 670 (4. Ausgabe) des American Petroleum Institute (API) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität. Alle 3300 XL 8-mm-Näherungssensorsysteme bieten dieses Leistungsniveau und unterstützen die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Proximitor-Sensoren, sodass einzelne Komponenten nicht aufeinander abgestimmt oder auf einem Prüfstand kalibriert werden müssen. Jede Komponente des 3300 XL 8-mm-Sensorsystems ist abwärtskompatibel und mit anderen Komponenten der 3300-Serie ohne XL mit 5 mm und 8 mm elektrisch und physisch austauschbar4. Diese Kompatibilität umfasst die 3300-5-mm-Sonde für Anwendungen, bei denen eine 8-mm-Sonde zu groß für den verfügbaren Einbauraum ist6,7.

Proximitor-Sensor

Der 3300 XL Proximitor-Sensor umfasst zahlreiche Verbesserungen gegenüber früheren Ausführungen. Durch seine Bauform kann er in Installationen mit hoher Packungsdichte auf DIN-Schienen eingesetzt werden. Der Sensor kann auch in einer herkömmlichen Schalttafelmontage konfiguriert werden, bei der er denselben 4-Loch-Montage-„Footprint“ wie ältere Proximitor-Sensor-Ausführungen nutzt. Der Montagesockel beider Optionen sorgt für elektrische Isolation und macht separate Isolierplatten überflüssig. Der 3300 XL Proximitor-Sensor ist weitgehend unempfindlich gegenüber Hochfrequenzstörungen, sodass er ohne Beeinträchtigungen durch nahegelegene Hochfrequenzsignale in Glasfasergehäusen installiert werden kann. Die verbesserte Störfestigkeit des 3300 XL Proximitor-Sensors gegenüber RFI/EMI erfüllt die Anforderungen der europäischen CE-Kennzeichnung, ohne dass speziell abgeschirmte Kabelkanäle oder Metallgehäuse erforderlich sind. Dadurch werden Installationskosten und -aufwand reduziert. Die SpringLoc-Anschlussleisten des 3300 XL erfordern keine speziellen Montagewerkzeuge und ermöglichen schnellere, robustere Verdrahtungsanschlüsse vor Ort, da sich lockernde Schraubklemmmechanismen entfallen.

Näherungssonde und Verlängerungskabel

Auch die 3300 XL-Sonde und das Verlängerungskabel weisen gegenüber früheren Ausführungen Verbesserungen auf. Ein patentiertes TipLoc*-Formverfahren sorgt für eine robustere Verbindung zwischen Sondenspitze und Sondenkörper. Das Sondenkabel verfügt über eine patentierte CableLoc*-Konstruktion, die eine Zugfestigkeit von 330 N (75 lbf) bietet und Sondenkabel und Sondenspitze sicherer miteinander verbindet. 3300 XL 8-mm-Sonden und Verlängerungskabel sind auch mit einer optionalen FluidLoc*-Kabelausführung erhältlich. Diese Option verhindert, dass Öl und andere Flüssigkeiten durch das Innere des Kabels aus der Maschine austreten.

Steckverbinder

Die 3300 XL-Sonde, das Verlängerungskabel und der Proximitor-Sensor verfügen über korrosionsbeständige, vergoldete ClickLoc*-Steckverbinder. Diese Steckverbinder erfordern nur ein Anziehen von Hand (beim Festziehen ist ein „Klicken“ zu hören), und der speziell entwickelte Verriegelungsmechanismus verhindert, dass sie sich lösen. Für Installation oder Ausbau sind keine speziellen Werkzeuge erforderlich. 3300 XL 8-mm-Sonden und Verlängerungskabel können mit bereits installierten Steckverbinderschutzvorrichtungen bestellt werden. Für Installationen vor Ort können wir Steckverbinderschutzvorrichtungen auch separat liefern, etwa wenn ein Kabel durch einen beengten Kabelkanal geführt werden muss. Für alle Installationen empfehlen wir Steckverbinderschutzvorrichtungen, um den Umgebungsschutz zu verbessern8.

Anwendungen mit erweitertem Temperaturbereich

Für Anwendungen, bei denen entweder die Sondenleitung oder das Verlängerungskabel die Standard-Temperaturspezifikation von 177 C (350 F) überschreiten kann, sind eine Sonde mit erweitertem Temperaturbereich (ETR) und ein ETR-Verlängerungskabel erhältlich. Die ETR-Sonde ist für Temperaturen bis zu 218 C (425 F) ausgelegt. Das ETR-Verlängerungskabel ist für Temperaturen bis zu 260 C (500 F) ausgelegt. Sowohl die ETR-Sonde als auch das ETR-Kabel sind mit Standardtemperatursonden und -kabeln kompatibel. Beispielsweise kann eine ETR-Sonde mit dem Verlängerungskabel 330130 verwendet werden. Das ETR-System verwendet den standardmäßigen 3300 XL Proximitor-Sensor. Beachten Sie, dass bei Verwendung einer ETR-Komponente im System die ETR-Komponente die Systemgenauigkeit auf die Genauigkeit des ETR-Systems begrenzt.

Hinweise zur Beschreibung:

1. Systeme mit einer Länge von einem Meter verwenden kein Verlängerungskabel. 2. Proximitor-Sensoren werden standardmäßig ab Werk für AISI-4140-Stahl kalibriert geliefert. Eine Kalibrierung auf andere Zielmaterialien ist auf Anfrage erhältlich. 3. Lesen Sie den Bently Nevada*-Anwendungshinweis „Überlegungen zur Verwendung von Wirbelstrom-Näherungssonden für Anwendungen zum Überdrehzahlschutz“, wenn Sie dieses Sensorsystem für Drehzahlmesser- oder Überdrehzahlmessungen einsetzen möchten. 4. 3300 XL 8-mm-Komponenten sind sowohl elektrisch als auch physisch mit Komponenten der 3300-Serie ohne XL mit 5 mm und 8 mm austauschbar. Obwohl sich die Bauform des 3300 XL Proximitor-Sensors von der seines Vorgängers unterscheidet, passt er bei Verwendung des 4-Loch-Montagesockels in dasselbe 4-Loch-Montageraster und in denselben Einbauraum (unter Einhaltung des minimal zulässigen Kabelbiegeradius). 5. Die Kombination von XL- und Nicht-XL-Komponenten der 3300-Serie mit 5 mm und 8 mm begrenzt die Systemleistung auf die Spezifikationen des 3300-Näherungssensorsystems mit 5 mm und 8 mm ohne XL. 6. Die 5-mm-Sonde der 3300-Serie (siehe Spezifikationen und Bestellinformationen, Teilenummer 141605-01) besitzt eine kleinere Bauform, reduziert jedoch weder die erforderlichen seitlichen Sichtabstände noch den erforderlichen Abstand von Spitze zu Spitze im Vergleich zu einer 8-mm-Sonde. Sie wird eingesetzt, wenn physische (nicht elektrische) Einschränkungen die Verwendung einer 8-mm-Sonde verhindern. Wenn Ihre Anwendung Sonden mit geringem seitlichem Sichtabstand erfordert, verwenden Sie das 3300-NSv*-Näherungssensorsystem (siehe Spezifikationen und Bestellinformationen, Teilenummer 147385-01). 7. 8-mm-Sonden verfügen über eine dickere Umspritzung der Sondenspule in der geformten PPS-Kunststoffspitze. Dadurch ist die Sonde robuster. Der größere Durchmesser des Sondenkörpers sorgt außerdem für ein stärkeres, stabileres Gehäuse. Für optimale Robustheit gegenüber mechanischer Beanspruchung empfehlen wir, nach Möglichkeit 8-mm-Sonden zu verwenden. 8. Jedes 3300 XL-Verlängerungskabel enthält Silikonband, das anstelle von Steckverbinderschutzvorrichtungen verwendet werden kann. Für Anwendungen, bei denen die Verbindung zwischen Sonde und Verlängerungskabel Turbinenöl ausgesetzt ist, empfehlen wir kein Silikonband.

Spezifikationen

Sofern nicht anders angegeben, gelten die folgenden Spezifikationen für einen 3300 XL 8-mm-Proximitor-Sensor, ein Verlängerungskabel und eine 8-mm-Sonde bei +18 C bis +27 C (+64 F bis +80 F), mit einer -24-V-Gleichstromversorgung, einer Last von 10 kΩ, einem Ziel aus AISI-4140-Stahl und einem Sondenabstand von 1,27 mm (50 mil). Die Leistungsmerkmale gelten für Systeme, die ausschließlich aus 3300 XL 8-mm-Komponenten bestehen. Die Spezifikationen für Systemgenauigkeit und Austauschbarkeit gelten nicht für Sensorsysteme, die auf ein anderes Ziel als unser AISI-4140-Stahlziel kalibriert sind.
