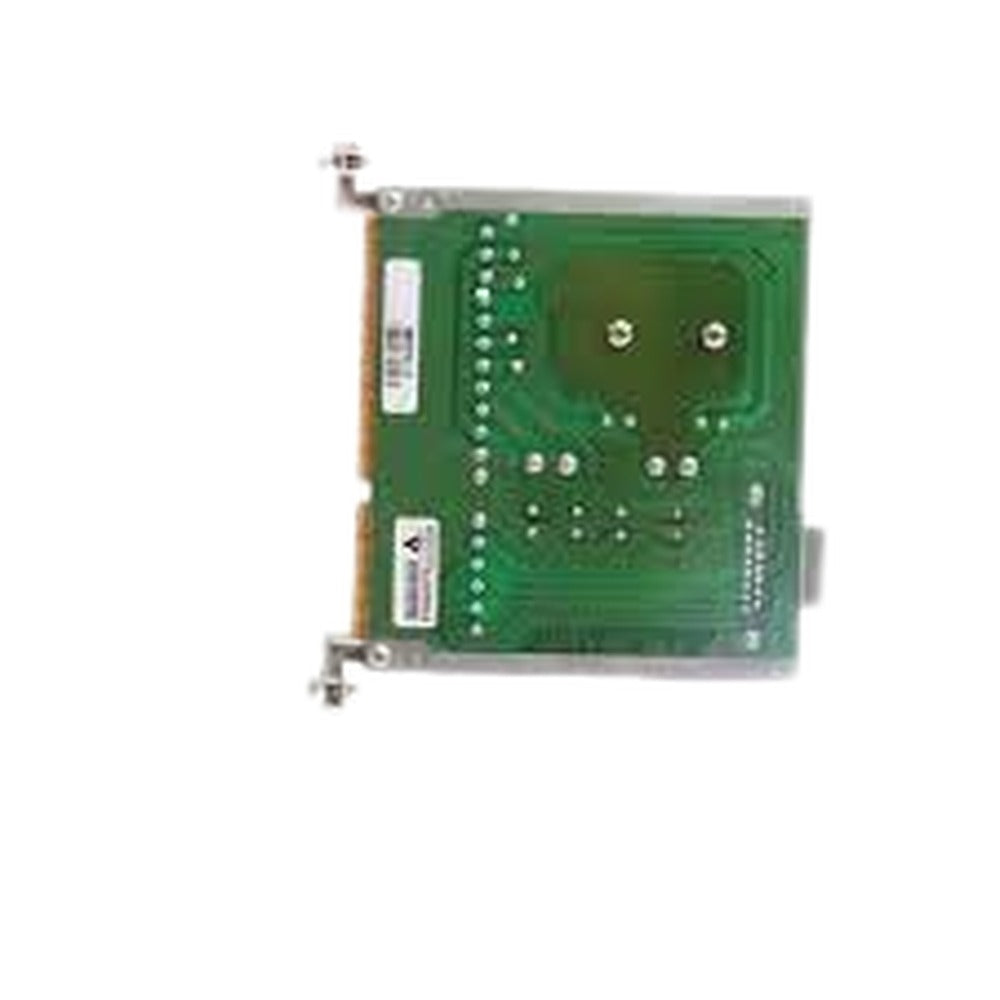

Emerson EPRO A6370 Überdrehzahlschutz-Überwachungsgerät

19 auf Lager

Manufacturer: Epro
Product No.: PR6423/01C-030
Country of origin: USA
Product Type: Stromsensor
Condition: Brandneu
Payment: T/T, Western Union
Weight: 0.227 kg
Dimensions: 2.5 x 2.5 x 1 inches
Shipping port: Xiamen
Warranty: 12 Monate

Beschreibung
Reviews
Versand & Zahlung

Der A6370 Der Monitor ist Bestandteil des Überdrehzahlschutzsystems AMS 6300 SIS und wird in Kombination mit der A6371-System-Backplane in einem 19-Zoll-Rack (84 HP Breite und 3 HE Höhe) montiert. Ein AMS 6300 SIS besteht aus drei Schutzmonitoren (A6370) und einer Backplane (A6371). Das System ist für die Verwendung mit Wirbelstromsensoren, Hall-Element-Sensoren und magnetischen (VR-)Sensoren ausgelegt.

Sensor Spannungsversorgung
Nennversorgungsspannung	-24,5 V ±1,5 V DC	Kurzschlussfest, galvanisch getrennt
Max. Strom	35 mA
Signaleingang, Wirbelstromsent	& Hall-Element-Sensoren
Eingangssignalspannungsbereich	0 V bis 26 V (+/-)	Geschützt gegen Verpolungsschutz
Grenzbereich	±48 V
Frequenzbereich	0 bis 20 kHz
Eingangswiderstand	Typisch 100 kΩ
Signaleingang, magnetische (VR-)Sensoren
Eingangssignalspannungsbereich	Min. 1 Vss, max. 30 Veff
Frequenzbereich	0 bis 20 kHz
Eingangswiderstand	Typischer Eingangswiderstand 18 kΩ
Digitaleingang (Backplane)
Anzahl der Eingänge	4 (galvanisch getrennt mit gemeinsamer Masse aller Digitaleingänge)	(Testwert 1, Testwertfreigabe, Testwerte Reset-Verriegelung)	2,
Logisch niedriger Pegel	0 V bis 5 V
Logisch hoher Pegel	13 V bis 31 V, offen
Eingangswiderstand	Typisch 6,8 kΩ
Stromausgang (Backplane)
Anzahl der Ausgänge	2	Elektrisch isoliert mit gemeinsamer Masse
Bereich	0/4 bis 20 mA oder 20 bis 4/0 mA
Genauigkeit	±1 % vom Endwert
Maximale Last	<500 Ω
Max. Ausgangsstrom	20 mA

Digitalausgang (Backplane)
Anzahl der Ausgänge	7 (kurzschlussfest)	Ausgang 1 bis Ausgang 6, Channel OK (COK)
Logisch niedriger Pegel	< 100 mV
Logisch hoher Pegel	-2 V	Systemversorgungsspannung
Max. Strom	25 mA
Impulsausgang (Backplane)
Anzahl der Ausgänge	3	Open-Collector-Emitter, strombegrenzt, galvanisch getrennt
Max. Spannung	31,2 V
Max. Strom	16 mA bei 24 V
Frequenzbereich	0 bis 20 kHz
Impulsausgang (Frontblende Frontblende)
Anzahl der Ausgänge	1 (kurzschlussfest)
Spannung	0 bis 5 V	TTL-Signal
Frequenzbereich	0 bis 20 kHz
Ausgangsimpedanz	Typisch 10 kΩ
Sensorausgang (Front Frontblende)
Anzahl der Ausgänge	1 (kurzschlussfest)
Spannung	0 bis 3,9 V	Faktor 0,15 ± 3 %
Frequenzbereich	0 bis 20 kHz
Ausgangsimpedanz	Typisch 10 kΩ
Kommunikation
USB	Konfigurationsschnittstelle, USB Typ B
RS 485	Max. 32 Geräte Baudrate: 38400, 57600, 115200 Baud
Profibus DP (nur A6370D/DP)	Max. 31 Geräte Datenübertragungsrate: bis zu 12 Mbit/s
Reaktion Zeit
Drehzahl	< Messzeit + 8 ms
Typische Reaktionszeit der Drehzahl bei 3000 min-1	Modus „1x pro Umdrehung“: 35 ms Modus „Automatisch“: 12,5 ms
Drehrichtung	< 3 * Periodendauer des Eingangssignals + 8 ms

Umgebungsbedingungen, allgemein
Schutzart	IP20	gemäß IEC 60529, in Rack montiert, ansonsten IP00
Betriebstemperatur	-20 °C bis +65 °C (-4 °F bis 149 °F)
Lagertemperatur	-40 °C bis +70 °C (-40 °F bis 158 °F)
Relative Luftfeuchtigkeit	5 bis 95 %	nicht kondensierend
Vibration	0,15 mm (0,591 Zoll) 20 m/s2	58 bis 62 Hz bis 150 Hz gemäß IEC 60068-2-6
Stoß	100 m/s2, 6 ms	gemäß IEC 60068-2-27,
Betriebshöhe	<5000 m	über dem Meeresspiegel
Steckplatz für Steckverbinderkarten	Buchse Typ F48	gemäß IEC 60603-2
Schraubklemmen	0,2 bis 2,5 mm2 max. 4 mm2	Flexibles Kabel Starres Kabel
SUB-D-Steckverbinder	SUB-D 9 und SUB-D 25	geschirmt, UNC 4-40 Schraubverriegelung
Abmessungen	3 HE/42 TE (B×H×T) 211 × 130 × 43 mm (B×H×T) (8,31 × 5,12 × 1,70 Zoll)	gemäß IEC 60297
Gewicht	ca. 490 g (1,080 lb)	exklusive Verpackung

Konformität und Zertifizierungen


CE	2014/30/EU 2014/34/EU 2006/42/EG EN 61326-1 DIN EN 50581 DIN EN 62061
CSA	CAN/CSA-C22.2 NR. 61010-1-04 UL 61010-1 (2. Ausgabe)
TÜV NORD	IEC 61508:2010; geeignet bis SIL 3 DIN EN 62061:2005; geeignet bis SILCL 3 DIN EN 61511:2005; geeignet bis SIL 3

Bestellinformationen

Modellnummer	Produktbeschreibung
A6370D	AMS 6300 SIS – ÜBERWACHUNGSGERÄT, 1-KANAL-DREHZAHL, ANZEIGE
A6370D/DP	AMS 6300 SIS – ÜBERWACHUNGSGERÄT, 1-KANAL-DREHZAHL, ANZEIGE, PROFIBUS

Produkt Zubehör

Modellnummer	Produktbeschreibung
A6363	AMS 6300 SIS – ANSCHLUSSKABEL, PROFIBUS, 4 M
A6910	KONFIGURATIONSKIT
