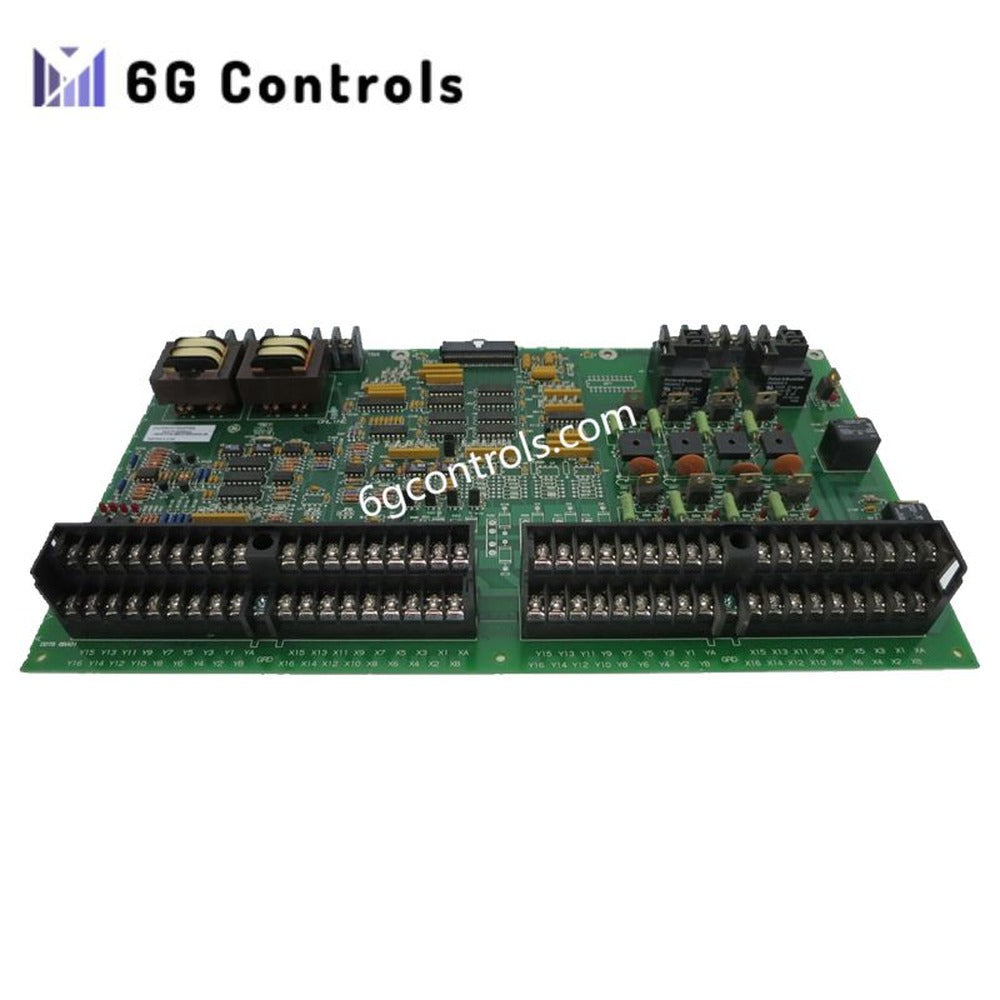

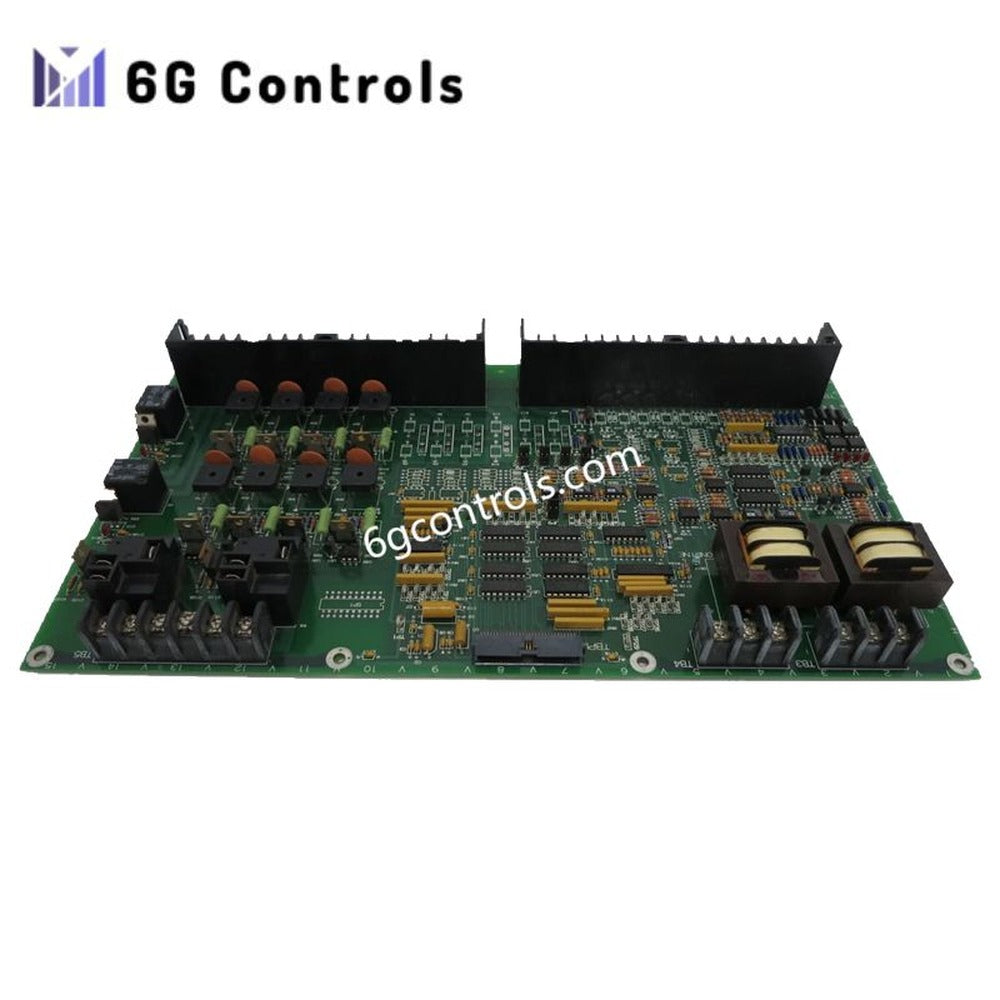

GE DS200DDTBG2A High-Speed Auxiliary I/O Terminal Board

19 auf Lager

Manufacturer: General Electric
Product No.: DS200DDTBG2A
Product Type: High-Speed Auxiliary I/O Terminal Board
Condition: Brandneu
Payment: T/T, Western Union
Weight: 0.6 kg
Dimensions: 159 mm × 127 mm × 25 mm
Shipping port: Xiamen
Warranty: 12 Monate

Beschreibung
Reviews
Versand & Zahlung

Übersicht

Die GE DS200DDTBG2A ist eine Hochgeschwindigkeits-Hilfs-I/O-Anschlussplatine für LS2100- und Mark-V-LM-Systeme. Sie verwaltet digitale Eingänge, analoge Ausgänge und Relaissignale für Turbinen- und Industrieantriebsanwendungen. Die Platine ist über ein 50-poliges Flachbandkabel mit dem Analog-Digital-Modul DS200ADMA verbunden. Sie unterstützt Magnetventile, Schütze und Hochgeschwindigkeits-Feldgeräte und gewährleistet eine zuverlässige Signalverarbeitung in rauen Industrieumgebungen. Die DS200DDTBG2A verbessert die Systemreaktionszeit und ermöglicht eine präzise Überwachung für Anwendungen mit stromzwischenkreisgespeisten Umrichtern (LCI).

Technische Daten

Elektrische Eigenschaften

Stromversorgung: 24 VDC (Bereich 18–32 V) über die Rückwandplatine
Leistungsaufnahme: < 8 W
Analoge Ausgänge: 4 Kanäle, 0–10 VDC, 12-Bit-Auflösung (TP14–TP17)
Digitale Eingänge: 8 Kanäle, galvanisch getrennt, 24 VDC, Filterung ≤2 ms (TP17–TP25)
Relaisausgänge: 16 Form-C-Relais, ausgelegt für 2 A bei 240 VAC oder 10 A bei 30 VDC
Galvanisch getrennte Statusausgänge: 4 Kanäle, 48 VDC / 10 mA
LED-Anzeigen: Echtzeitstatus von Kanälen und Relais

Physikalische und Diagnosefunktionen

Messpunkte: 33 TP-Positionen für Spannungs- und Durchgangsprüfungen
Jumper: 12 Sätze zur Auswahl von Signaltyp, Filterzeit und Adresse
Überspannungsschutz: 8 MOVs bis 8 kV
Galvanische Trennung: 2 Miniaturtransformatoren für die Hilfsstromversorgung
Signalaufbereitung: 14 Hochgeschwindigkeitstransistoren und 15 Widerstandsnetzwerke

Umgebungsbedingungen

Betriebstemperatur: –40°C bis +85°C
Luftfeuchtigkeit: Industrietaugliche Schutzbeschichtung, 1000-stündigen Salzsprühtest bestanden
MTBF: > 250.000 Stunden

Abmessungen und Montage

Größe: 159 mm × 127 mm × 25 mm
Bauform: 6U-Platine mit einem Steckplatz
Gewicht: 0,6 kg
Montage: Panel- oder Rackmontage

Zahlung: T/T, Western Union.

Versandhafen: Xiamen.

Lieferzeit: In der Regel 1–3 Werktage nach Bestätigung der Zahlung (je nach Lagerbestand).

Weltweiter Versand: Wir versenden Teile für die industrielle Automatisierung an Kunden weltweit. Die Frachtkosten werden mit Ihrem RFQ angegeben.
