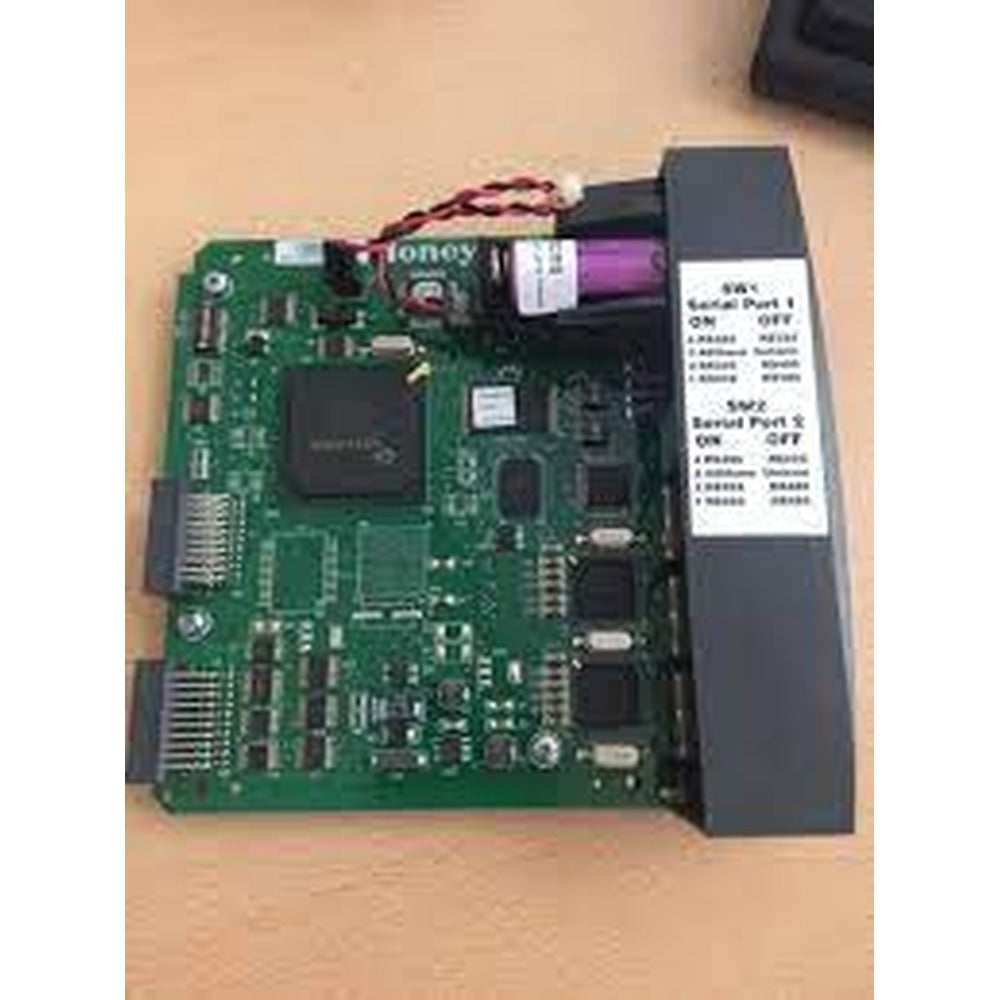

Honeywell HC900-Controller 900C71-0144-00 CPU-Modul

Übersicht

Der Honeywell ControlEdge HC900-Controller ist ein fortschrittlicher Regelkreis- und Logikcontroller mit modularer Struktur, der die Regelungs- und Datenverwaltungsanforderungen einer Vielzahl von Prozessanlagen erfüllt. In Verbindung mit der optionalen Bedienerschnittstelle 900 Control Station, die nahtlos in die Datenbank des Controllers integriert ist, werden Konfigurations- und Einrichtungszeiten minimiert. Diese leistungsstarke Kombination bietet zusammen mit der bewährten Regelungstechnik von Honeywell eine ideale Lösung für die Prozessregelung. Darüber hinaus ermöglicht sie über das Modbus-TCP-Protokoll eine offene Ethernet-Konnektivität und damit den Netzwerkzugriff über verschiedene HMI-/SCADA-Softwarelösungen. Die Programmausführungsumgebung wird durch einen unabhängigen Watchdog-Timer geschützt.

Designersoftware

Die Controller-Konfiguration wird durch die benutzerfreundliche, Windows-basierte Designersoftware vereinfacht, die über Ethernet- oder isolierte RS485-Schnittstellen betrieben werden kann. Die Software ist sowohl in englischer als auch in chinesischer Sprache verfügbar. Sie bietet erweiterte Überwachungsfunktionen zur Fehlersuche, ermöglicht Anpassungen der Prozesskonfiguration in Echtzeit bei laufender Prozessregelung, unterstützt das Hochladen der vollständigen, kommentierten grafischen Controller-Konfiguration und stellt eine breite Palette von Berichten zur umfassenden Dokumentation bereit.

Funktionen des ControlEdge HC900-Controllers

Der ControlEdge HC900-Controller bietet im Vergleich zu den meisten Logikcontrollern eine überlegene PID-Regelkreissteuerung und eine robustere Analogverarbeitung, ohne die Logikleistung zu beeinträchtigen. Dies erreicht er durch einen separaten Hochgeschwindigkeits-Scanzyklus, in dem vielfältige Funktionsbausteine für Logik- und Berechnungsaufgaben ausgeführt werden. Darüber hinaus können Logikbausteine im selben Scanzyklus wie Analogfunktionsbausteine ausgeführt werden, um zeitkritische Ereignisse zu verarbeiten. Diese Funktionsbausteine lassen sich nahtlos in eine einheitliche analoge und logische Regelungsstrategie integrieren, um eine kompromisslose Regelungsleistung sicherzustellen.

Weitere Informationen

Detailliertere Spezifikationen finden Sie in den folgenden Spezifikationsblättern:

• ControlEdge 900-Plattformmodule
  • Spezifikationen 51-52-03-41
• Designersoftware
  • Spezifikationen 51-52-03-43

Anwendungen

• Bergbau & Metalle
  • Öfen
  • Brennöfen
  • Kessel
• Chemikalien
  • Extruder
  • Autoklaven
• Pharmazeutika
  • Sterilisatoren
  • Trockner
• Schienenverkehr/Infrastruktur
  • Brennermanagement
  • HLK/Rechenzentren
  • Verbrennungsregelung
• Zellstoff & Papier
  • Notabschaltung
• Zement & Glas
  • Pipeline-Überwachung
• Energie
  • Leckagevermeidung

Funktionsübersicht

• Unterstützt Redundanz mit geteiltem Rack
• Unterstützt Honeywell FDM (Field Device Manager) über HART IP
• Unterstützt HART-Funktionsbausteine (Befehl 3 und 48). Hinweis: Für die HART-Unterstützung ist ein UIO-Modul erforderlich
• Nicht redundante und redundante Architekturen
• Unterstützung der Ereignisfolgenaufzeichnung (SOE)
• Redundante und nicht redundante universelle Sicherheits-E/A
• PID-Regelung mit erweitertem Accutune-III-Autotuning
• Sicherheits-Peer-Kommunikation zwischen ControlEdge-HC900-Controllern
• Externer Watchdog-Timer mit unabhängigen Takten zur Erkennung sporadischer CPU-Blockierungen
• Der anpassbare Rezeptpoolspeicher ermöglicht die bedarfsgerechte Zuweisung von Speicher für Rezepte, Sollwertprofile, Sequenzen und Zeitpläne
• Bis zu 4608 Punkte mit Remote-E/A
• Programmierung mit Boolescher Logik. Umfangreiche Auswahl von über 100 Algorithmen
• Erweiterte Gleitkomma-Mathematikfunktionen
• Umfangreiche Alarm- und Ereignisüberwachung
• Bis zu 2304 galvanisch isolierte Analogeingänge
• Bis zu 1008 redundante UIO-Punkte
• Neue Funktionsbausteine für E/A-Abstimmung und Ausgangsvalidierung
• Remote-E/A-Racks mit Verkabelung für größere Entfernungen
• Stern- oder Ringtopologie im E/A-Netzwerk unter Verwendung empfohlener Switches
• Scanner sowie Einsetzen/Entfernen von E/A-Modulen im laufenden Betrieb
• LED-Anzeigen für Ein/Aus an digitalen E/A
• Grafische Konfiguration von Funktionsbausteinen
• Offene 10-MB- oder 10/100-MB-Ethernet-Schnittstelle über Modbus/TCP. Peer-to-Peer-Kommunikation über Ethernet
• E-Mail-Benachrichtigungen zu Alarmen/Ereignissen nach Priorität
• Sollwertprogrammierer für Rampen/Haltezeiten
• Sollwertplaner mit mehreren Ausgängen
• Sequencer mit jeweils 16 Ausgängen
• Modbus-Lese-/Schreibparameter können festen oder benutzerdefinierten Adressen zugewiesen werden, auf die HMI oder übergeordnete Software zugreifen kann
• Modbus-TCP-Initiator
• Funktionsbausteine für Gasdurchfluss gemäß den Spezifikationen der American Gas Association (nur Nicht-Sicherheitskonfigurationen)
• Kalenderbaustein zum Auslösen von Ereignissen
• Nicht störende Prozess-/Sicherheits-Arbeitsblätter zur Verarbeitung von Prozess- und Sicherheitskonfigurationen
• Integrierte Versionskontrolle
• Schnelle Aktualisierungen – 10 ms digital und UIO (900U02-xxxx) mit 100 ms analoger Aktualisierungsrate. Hinweis: Low-Level-AI-Aktualisierungen @ 0,5 s.
