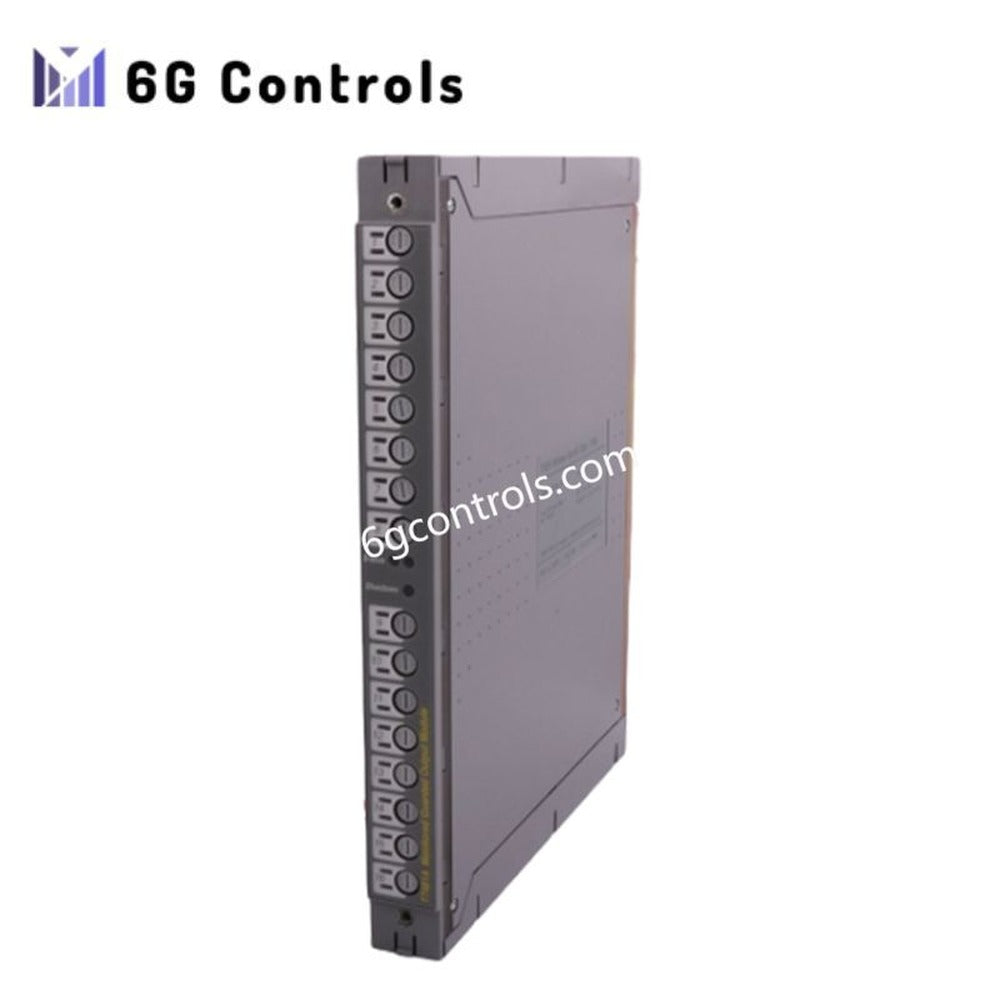

ICS Triplex T8451 Trusted TMR-Digitalausgangsmodul

ICS Triplex T8451 Trusted-TMR-Digitalausgangsmodul

Das ICS Triplex T8451, auch als Digitalausgangsmodul T8451 katalogisiert, dient als dedizierte Hardwarekomponente zum Schalten sicherheitskritischer digitaler Lasten innerhalb von Trusted-TMR-Sicherheitssystemen. Das Modul bietet 40 unabhängige Digitalkanäle, die für kontinuierliche Zustandsüberwachung und deterministische Abstimmung ausgelegt sind. Interne Abstimmungsschaltungen verarbeiten Befehle über dreifach redundante Prozessorbusse, um die Integrität der Systemsteuerung ohne Betriebsunterbrechung aufrechtzuerhalten.

Hardwarespezifikationen

Architektur mit dreifacher modularer Redundanz und Isolation

Die Hardwarearchitektur umfasst über alle 40 Digitalkanäle eine Struktur mit dreifacher modularer Redundanz (TMR) und 2oo3-Abstimmung, um die Anforderungen der SIL-3-Zertifizierung zu erfüllen. Ausgangstreiberschaltungen führen eine kontinuierliche Leitungsüberwachung und die Erkennung feststehender Ausgangssignale durch, um eine Verschlechterung einzelner Kanäle vor systemweiten Abschaltungen zu isolieren. Die integrierte galvanische Isolation mit 2500 VDC verhindert, dass transiente elektrische Spannungsspitzen auf der Feldseite die internen Backplane-Logikarrays erreichen. Bei der Erkennung interner Fehlerzustände führt das Modul eine ausfallsichere Zustandsausführung durch und schaltet die vorgesehenen Kanäle innerhalb von 0,5 ms in einen vorbestimmten stromlosen oder bestromten Zustand. Die Zeitstempelung der Ereignisfolge (SOE) protokolliert Kanalzustandsänderungen mit einer Abtastrate von 1 ms.

Häufig gestellte Fragen

F: Unterstützt die Chassis-Schnittstelle den Online-Austausch des Moduls, ohne das System herunterzufahren?

A: Ja. Der Verriegelungsmechanismus des Chassis ermöglicht einen werkzeuglosen Hot-Swap-Betrieb unter Spannung. Beim Einsetzen in einen aktiven Steckplatz synchronisiert das System die Kanalkonfigurationsparameter und den Betriebsspeicher, ohne die aktiven Feldzustände der Ausgänge zu verändern.

F: Wie verarbeitet das Modul einen einzelnen Fehler innerhalb eines seiner dreifach redundanten Kanäle?

A: Die interne 2oo3-Abstimmungsarchitektur ermöglicht es zwei fehlerfreien Hardwarekanälen, einen fehlerhaften Kanalpfad zu überstimmen. Fehlermeldungen werden über den Backplane-Bus an den Hauptprozessor übertragen, während das Feldgerät seinen Betrieb ohne Unterbrechung fortsetzt.

F: Welche grundlegenden Erdungsanforderungen gelten für die galvanische Isolationsbarriere mit 2500 VDC?

A: Die Kanalisolation erfordert eine klare Trennung zwischen den 0-VDC-Bezügen der Feldversorgung und den Massepfaden der Backplane-Logik. Kabelschirmanschlüsse müssen am Eintrittspunkt des Gehäuses direkt mit der Chassismasse verbunden werden.

Richtlinien für die Installation im Feld

1. Stellen Sie sicher, dass der Feldkabelbaum vor dem Einsetzen des Moduls in den T8100- oder T8300-Chassissteckplatz getrennt oder spannungsfrei geschaltet ist.
2. Richten Sie die oberen und unteren Leiterplattenführungen an dem vorgesehenen Chassissteckplatz aus und schieben Sie das Gerät nach innen, bis die Backplane-Steckverbinder fest sitzen.
3. Betätigen Sie die mechanischen Verriegelungen an der Frontplatte, um den elektrischen Kontakt mit dem Backplane-Bus zu sichern.
4. Schließen Sie die Feldverkabelung mit geschirmten, verdrillten Adernpaaren an, die für eine Mindestisolationsspannung von 300 V und Betriebstemperaturen bis 85 °C ausgelegt sind.
5. Vergewissern Sie sich vor dem Aktivieren der Ausgangslasten, dass die Feldversorgungsspannung am Klemmenblock innerhalb des Bereichs von 18 bis 32 VDC liegt.
6. Schließen Sie die Kabelschirme über eine niederimpedante Klemme an die dafür vorgesehene Gehäuse-Erdungsschiene an; führen Sie die Schirmleitungen nicht über mehrere Kanäle hinweg durch.
