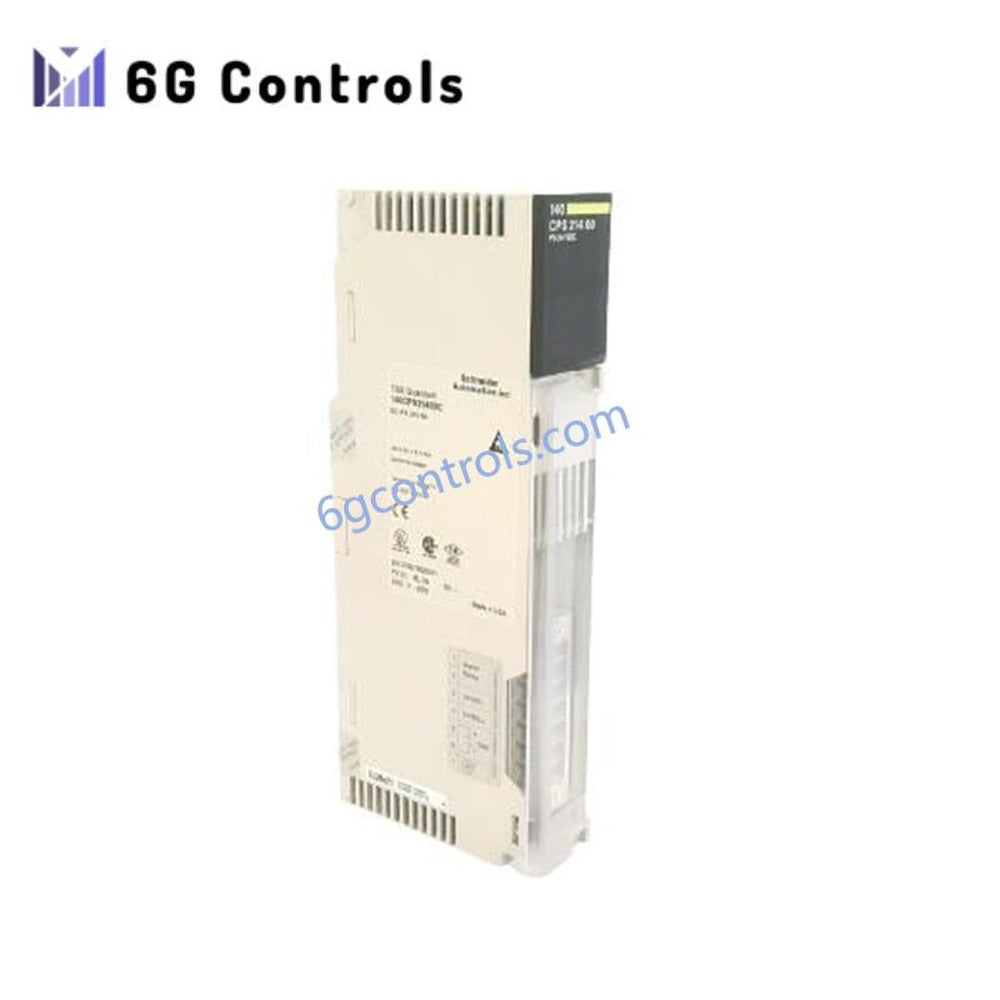

Schneider 140CPS21400C Quantum 24V DC Power Supply Module

Produktbeschreibung

Die 140CPS21400C von Schneider Electric ist ein DC-Eingangsnetzteilmodul für die SPS-Plattform Modicon Quantum. Es wandelt einen 24-V-DC-Eingang in einen geregelten 5,1-V-DC-Ausgang zur Versorgung der Quantum-Rückwandplatine und der installierten Module um.

Dieses Gerät verfügt über eine summierbare Architektur, die den Parallelbetrieb mehrerer Netzteile und die gemeinsame Deckung des Lastbedarfs ermöglicht. Diese Ausführung eignet sich besonders für Systeme, die eine höhere Stromkapazität oder verbesserte Redundanz benötigen, ohne die vorhandene Rack-Infrastruktur zu ersetzen.

Das für industrielle Umgebungen im Dauerbetrieb entwickelte Modul vereint elektrischen Schutz, stabile Ausgangsregelung sowie die Einhaltung industrieller EMV- und Sicherheitsstandards.

Wichtige Merkmale

• 24-V-DC-Eingang für industrielle Gleichstromversorgungssysteme
• Summierbare Funktion zur Lastteilung über mehrere Module
• Geregelter 5,1-V-DC-Ausgang für die Versorgung der SPS-Rückwandplatine
• Integrierter Überspannungs- und Überlastschutz
• Anzeige des Betriebsstatus über eine LED an der Frontseite
• Kompatibel mit Automatisierungssystemen von Modicon Quantum

Technische Daten

Elektrischer Eingang

• Eingangsspannung: 24 V DC (Bereich 20–30 V DC)
• Eingangsstrom: Ca. 3,8 A bei Nennlast
• Überbrückungszeit der Eingangsspannung: ≥ 100 ms
• Verpolungsschutz: Nicht spezifiziert (externer Schutz empfohlen)

Elektrischer Ausgang

• Ausgangsspannung: 5,1 V DC
• Ausgangsstrom:
  • 8 A (summierbare Konfiguration)
• Lastteilung: Über die summierbare Ausführung unterstützt

Schutz und Diagnose

• Überspannungsschutz: Intern
• Überlastschutz: Intern
• Statusanzeige: Grüne LED (PWR OK)

Umgebungsbedingungen

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: –40 °C bis 85 °C
• Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)
• Maximale Höhe: 5000 m
• ESD-Störfestigkeit: 4 kV Kontaktentladung / 8 kV Luftentladung
• EMV-Störfestigkeit: 10 V/m (80–2000 MHz)

Mechanik und Konformität

• Modultyp: Standard-Quantum-Bauform
• Ungefähres Gewicht: 0,65–0,9 kg (je nach Quelle unterschiedlich)
• Zertifizierungen: UL, CSA, FM Klasse 1, Division 2

Anwendungen

Die 140CPS21400C ist geeignet für:

• SPS-basierte Steuerungssysteme, die Gleichstromeingangsleistung benötigen
• Redundante oder lastteilende Stromversorgungsarchitekturen
• Prozessindustrien wie Öl und Gas, Chemie sowie Energieerzeugung
• Ältere Modicon-Quantum-Installationen, die eine Erweiterung oder Wartung erfordern

FAQ

F: Was bedeutet „summierbar“ bei diesem Netzteil? A: Es ermöglicht, mehrere Geräte parallel zu schalten, sodass sich ihre Ausgangsströme addieren und die insgesamt verfügbare Leistung für das Rack steigt.

F: Kann dieses Modul AC-Eingangsnetzteile von Quantum ersetzen? A: Nur wenn das System eine geeignete 24-V-DC-Eingangsquelle bereitstellt. Ohne eine Neugestaltung des Systems ist es kein direkter Ersatz für Modelle mit AC-Eingang.

F: Wird dieses Modul noch produziert? A: Es wurde in vielen Regionen abgekündigt. Die Verfügbarkeit erfolgt typischerweise über Restbestände oder Bestände von Drittanbietern.
