Schneider Electric 990NAD21110 Modbus-Plus-Abzweigkabel

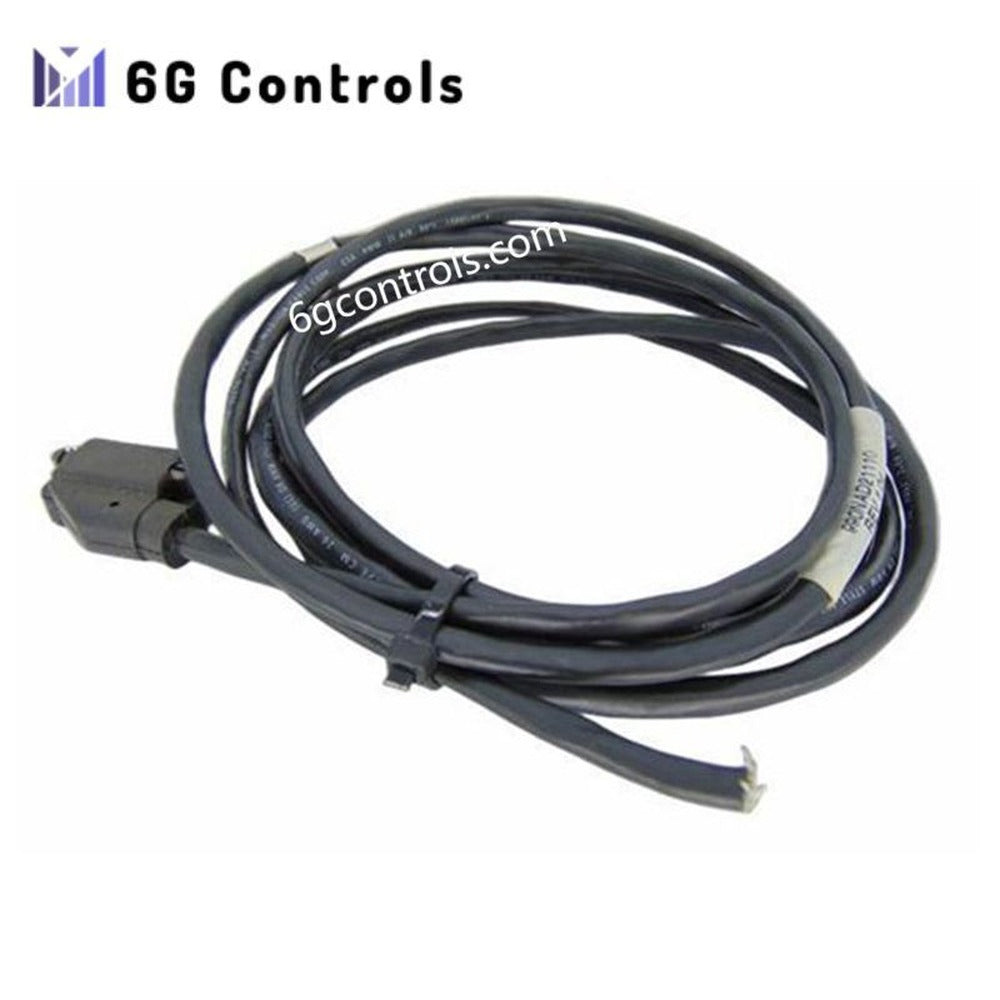

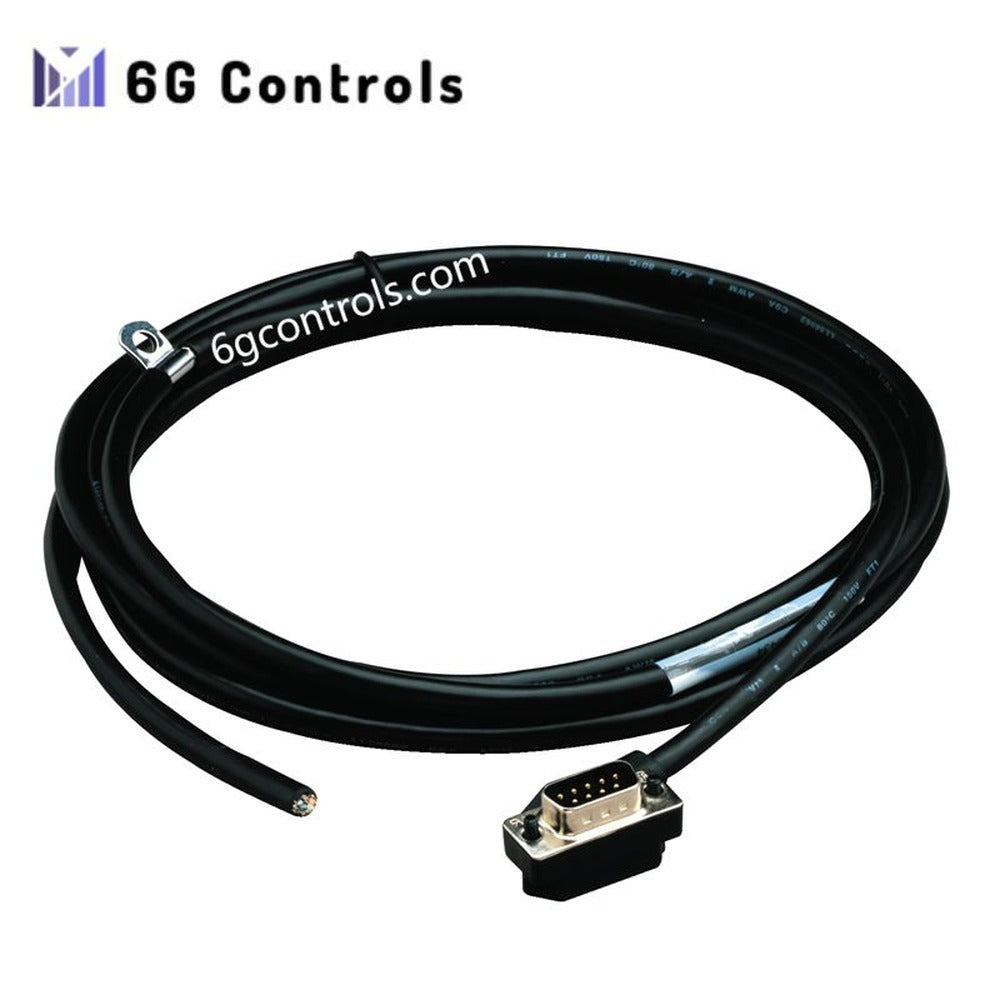

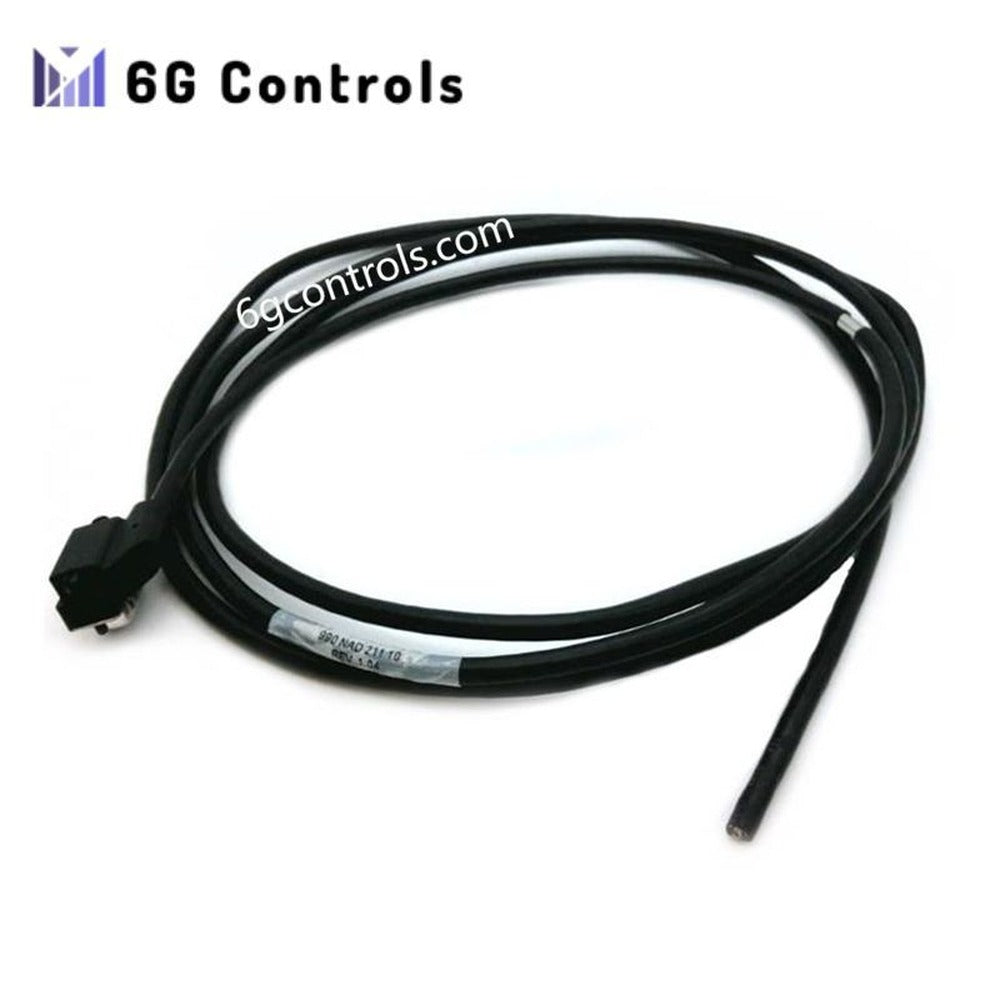

Das Schneider Electric 990NAD21110, auch als 990NAD21110 Modbus-Plus-Abzweigkabel katalogisiert, dient als primäres 990NAD21110-Abzweigverbindungskabel zur Umsetzung der physischen Abzweigsegmentierung in Modbus-Plus-Netzwerktopologien zwischen Momentum-I/O-Unterbaugruppen und T-Abzweigbaugruppen. Ausgelegt für die Signalverzweigung auf Knotenebene in verteilten Modbus-Plus-Kommunikationsstrukturen stellt das Schneider Electric 990NAD21110 (990NAD21110-Abzweigverbindungskabel) über einen fest ausgeführten Leiter mit einer Länge von 2,4 m eine direkte elektrische Kontinuität für die Verbindung von Netzwerkabgriffen bereit.

Aufschlüsselung der Endung und Modellmatrix

Für die Teilenummer 990NAD21110 ist keine funktionale Endungssegmentierung definiert. Die Kennung wird als einzige feste Konfiguration ohne dokumentierte Variantenkodierung verwendet.

Hardwarespezifikationen

Deterministisches Kommunikationsverhalten in Modicon-Netzwerken

Das 990NAD21110 implementiert eine physische Abzweigsegmentierung innerhalb der Token-Passing-Architektur von Modbus Plus, wobei die Knotenvermittlung durch eine deterministische Netzwerkplanungslogik auf der Feldbusebene aufrechterhalten wird. Die Signalintegrität über den abgewinkelten SUB-D-9-Stecker hängt von der durchgängigen kontrollierten Impedanz und der zuverlässigen Schirmauflage am Abzweigschnittstellenpunkt ab.

Bei Systemintegrationen mit Modicon Momentum, Quantum und Premium wird die Synchronisierung auf Protokollebene durch die Flash-Firmware-Kompatibilität der Kommunikationsmodule begrenzt, um eine konsistente Ausrichtung der Frame-Zeitsteuerung während der Datenaustauschzyklen mit mehreren Knoten sicherzustellen.

Häufig gestellte Fragen

F: Kann das 990NAD21110 während des aktiven Modbus-Plus-Datenverkehrs im laufenden Betrieb angeschlossen oder getrennt werden? A: Nein. Eine physische Trennung während der aktiven Token-Weitergabe kann die Busvermittlung stören und zu Frame-Verlusten im Abzweigsegment führen.

F: Benötigt das Kabel Abschlusswiderstände am Abzweigende? A: Das Abzweigsegment nutzt den Netzwerkabschluss an den Enden der Hauptleitung; das Abzweigkabel selbst fügt keine zusätzliche Abschlussimpedanz hinzu.

F: Kann dieses Kabel mithilfe passiver Koppler über 2,4 m hinaus verlängert werden? A: Eine Verlängerung ist in den Spezifikationen der Modbus-Plus-Abzweigtopologie nicht definiert; eine zusätzliche Länge kann die Signallaufzeit und die Stabilität der Knotensynchronisierung beeinträchtigen.

Richtlinien für die Installation vor Ort

Stellen Sie sicher, dass der abgewinkelte SUB-D-9-Stecker vollständig auf der Schnittstelle des Kommunikationsmoduls sitzt und mechanisch verriegelt ist. Sorgen Sie entlang des Abzweigsegments für eine durchgängige Schirmerdung und vermeiden Sie mehrere Erdbezugspunkte. Verlegen Sie das Kabel mit Abstand zu hochfrequenten Schaltleitern, Wechselrichterausgangsleitungen und Relaisspulen, um induktive Kopplungen zu reduzieren. Halten Sie den für industrielle Feldbusverkabelungen üblichen Mindestbiegeradius ein, um eine Belastung der Leiter am Steckerübergang zu verhindern.
