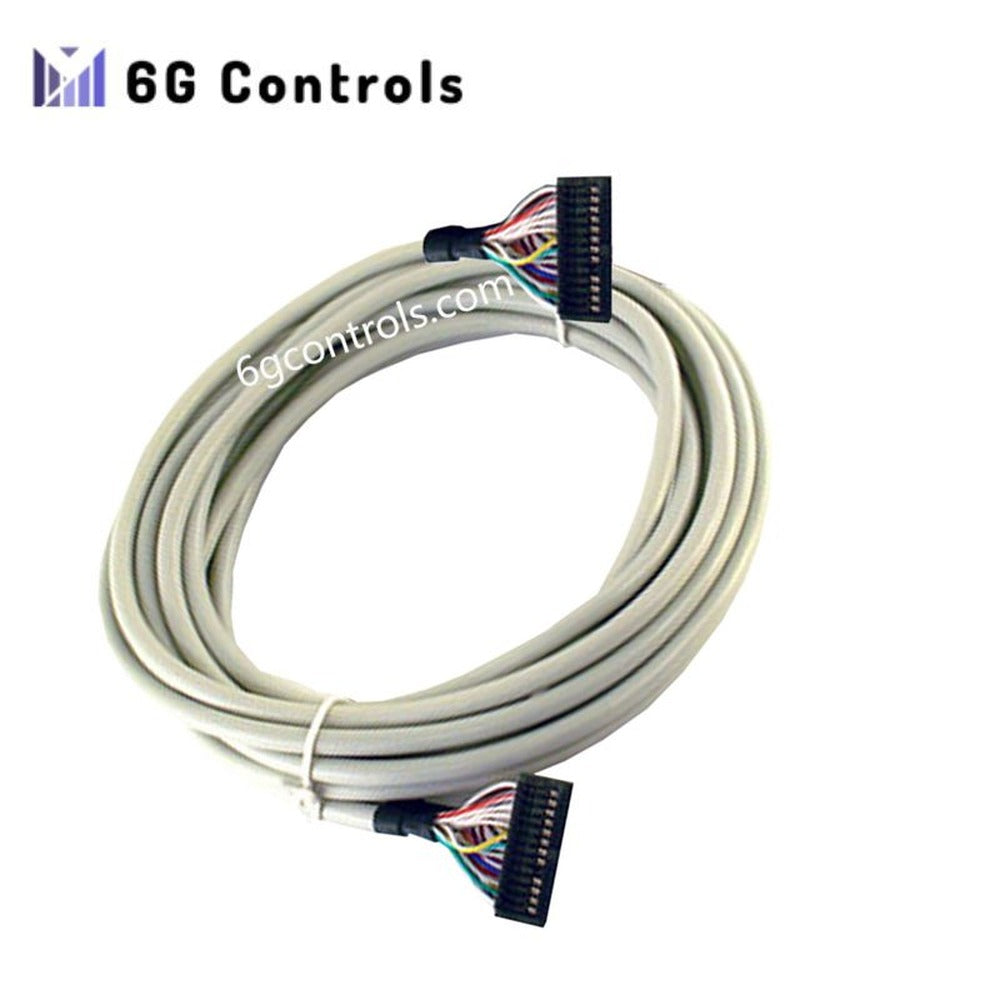

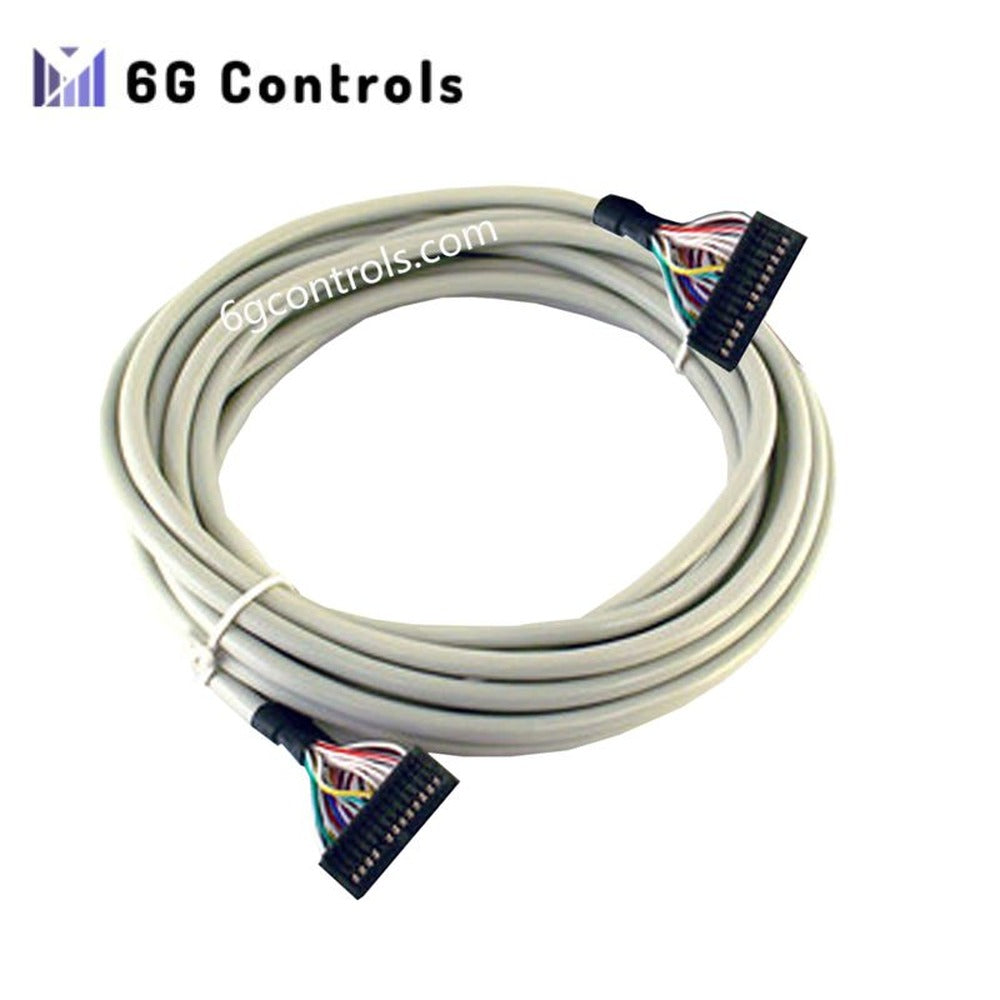

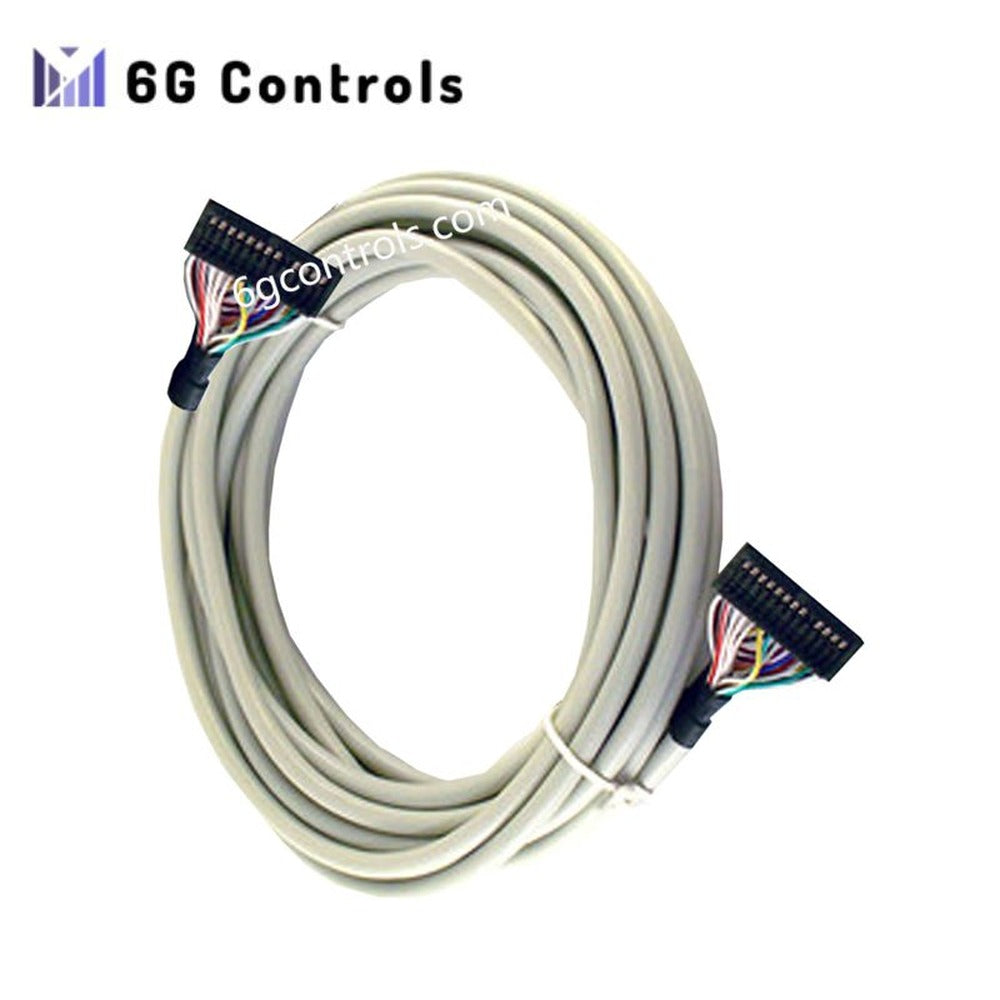

Schneider Electric ABFTE20SP200 Anschlusskabel

19 auf Lager

Manufacturer: Schneider
Product No.: ABFTE20SP200
Country of origin: Frankreich
Product Type: Verbindungskabel
Condition: Brandneu
Payment: T/T, Western Union
Weight: 0.14 kg
Dimensions: 29.2 cm x 10.0 cm x 8.5 cm
Shipping port: Xiamen
Warranty: 12 Monate

Beschreibung
Reviews
Versand & Zahlung

Verbindungskabel Schneider Electric ABFTE20SP200

Das Schneider Electric ABFTE20SP200, auch als ABFTE20SP200-Verbindungskabel katalogisiert, ist eine spezielle Hardwarekomponente für die Weiterleitung diskreter Ausgangssignale zwischen Twido-SPS-Ausgangsmodulen und Telefast-ABE7-Unterbasiseinheiten innerhalb von Modicon-E/A-Verbindungsarchitekturen. Die Baugruppe ermöglicht eine direkte elektrische Zuordnung der HE10-Schnittstellen mit 20 Kontakten und damit die Übertragung fest zugeordneter Aktorsignale zwischen Twido-Systemen mit TWDDDO16TK und TWDDDO32TK über einen vorkonfektionierten 2-m-Kabelbaum.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	ABFTE20SP200
Marke	Schneider Electric
Gewicht	0,14 kg
Leistungsaufnahme	Passiv (0 W)
Produkttyp	Verbindungskabel für diskrete Ausgänge
Elektrischer Anschluss	2 × HE10-Stecker mit 20 Kontakten
Kabelquerschnitt	AWG 28
Querschnitt	0,08 mm²
SPS-Kompatibilität	TWDDDO16TK / TWDDDO32TK
Signaltyp	Routing diskreter Ausgänge
Schnittstellensystem	Twido / Telefast ABE7

Architektur der Modicon-E/A-Ausgangssignalverteilung

In Schneider Electric Modicon Twido-Systemen realisiert ABFTE20SP200 eine strukturierte Zuordnung der Ausgangskanäle von SPS-Transistor-/Relaisausgangskarten zu Aktorklemmen der ABE7-Unterbasis. Der HE10-Schnittstellenstandard gewährleistet eine feste Zuordnung von Pin zu Kanal und damit eine deterministische Signalübertragung ohne Variabilität durch die Feldverdrahtung. Die Ausgangsgruppierung unterstützt Mehrkanal-Aktorgruppen, bei denen die Verdrahtungsdichte durch eine vorgeformte Kabelbaumtopologie gebündelt wird, wodurch die Punkt-zu-Punkt-Verkabelung in dezentralen E/A-Schränken reduziert wird.

Häufig gestellte Fragen (FAQ)

F: Unterstützt ABFTE20SP200 das Hot-Swapping während des laufenden Ausgangsbetriebs? A: Nein. Das Kabel ist eine passive HE10-Verbindung. Zum Entfernen oder Einsetzen müssen sowohl die SPS-Ausgangsstufe als auch die Feldlastkreise spannungsfrei geschaltet werden, um eine Einkopplung durch Gegen-EMK zu vermeiden.

F: Ist die Kanaltrennung innerhalb der Kabelbaugruppe implementiert? A: Es gibt keine aktive Trennung. Die Kanaltrennung wird ausschließlich durch das angeschlossene Twido-Ausgangsmodul und die interne Architektur der ABE7-Unterbasis festgelegt.

F: Kann ABFTE20SP200 mit verschiedenen Varianten von Twido-Ausgangskarten verwendet werden? A: Es ist ausschließlich mit den HE10-basierten Modulen TWDDDO16TK und TWDDDO32TK elektrisch kompatibel. Die Pinbelegung muss der ABE7-Telefast-Konfiguration entsprechen.

Richtlinien für die Installation vor Ort

Stellen Sie sicher, dass die Stromversorgung der SPS-Ausgangsmodule vollständig unterbrochen ist, bevor Sie den HE10-Stecker anschließen oder trennen
Überprüfen Sie die Pin-Ausrichtung zwischen dem Twido-Ausgangsmodul und der Telefast-Unterbasis, bevor Sie die Verriegelung einrasten
Halten Sie den Mindestbiegeradius des 2-m-Kabelbaums ein, um Leiterbeanspruchung bei AWG-28-Verkabelung zu verhindern
Verlegen Sie das Kabel getrennt von Hochstrom-Schaltleitern, um induktive Einkopplungen in die Ausgangsleitungen zu reduzieren
Stellen Sie sicher, dass die Verriegelungslaschen des HE10-Steckers vollständig eingerastet sind, um intermittierenden Ausgangskontakt zu verhindern
Stellen Sie die Erdungskontinuität des Schaltschranks zwischen dem SPS-Rack und der Montagekonstruktion der E/A-Unterbasis sicher
