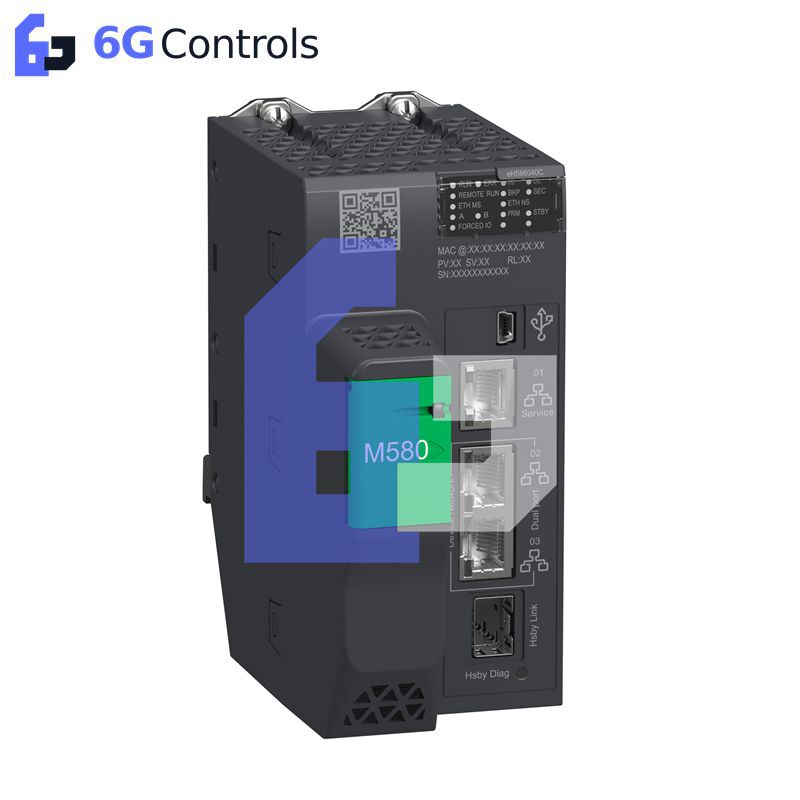

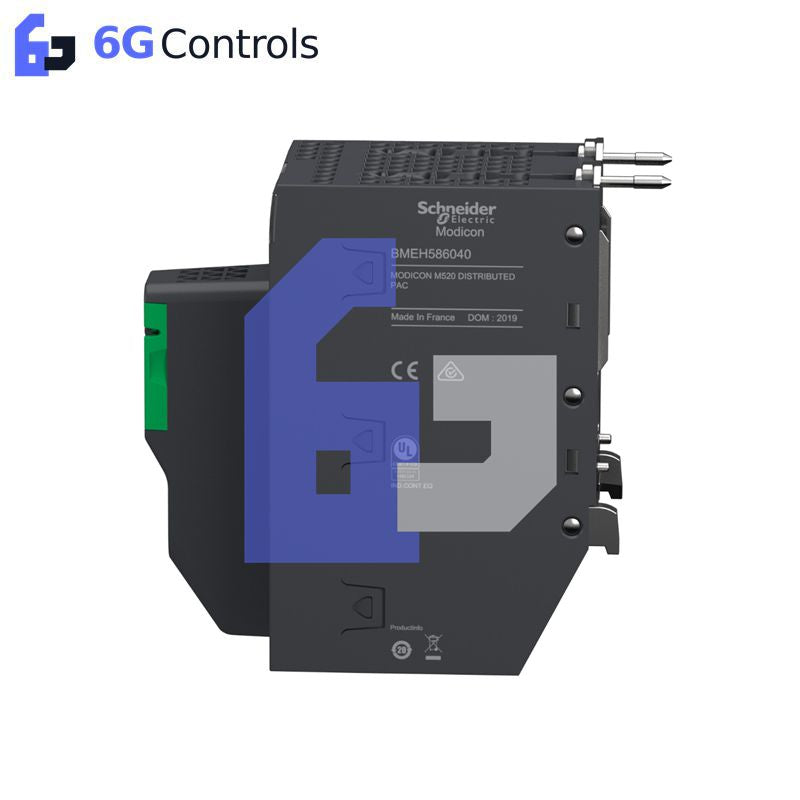

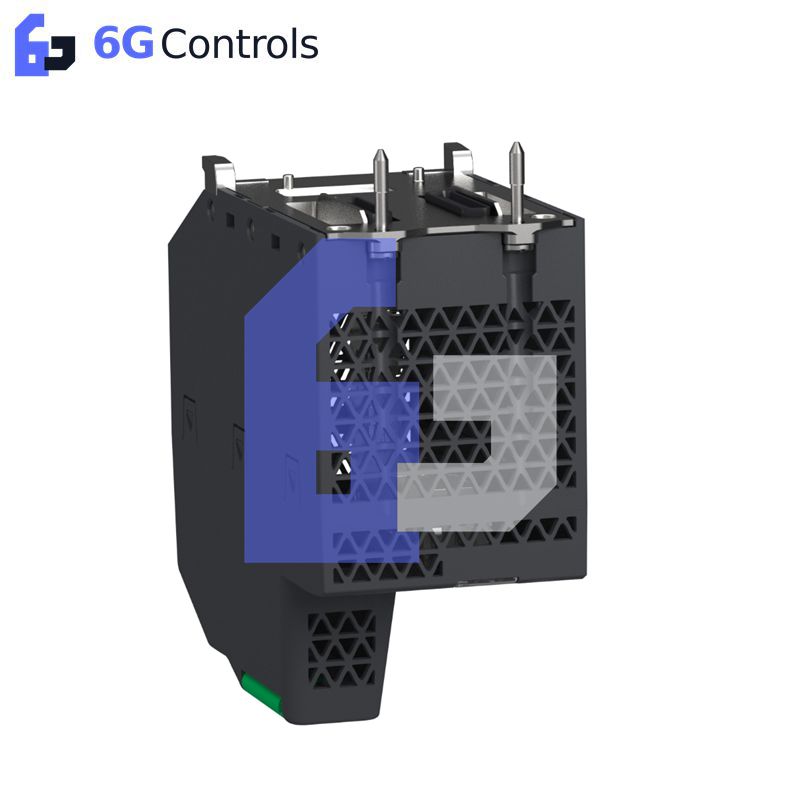

Schneider Electric BMEH586040C Modicon M580 Redundantes Prozessormodul

Für die redundante PAC-Steuerung auf der Modicon-M580-Plattform konfiguriert, bietet der Schneider Electric BMEH586040C (BMEH586040C redundantes Prozessormodul) eine Hot-Standby-Ausführung auf Prozessebene mit Ethernet-Kommunikation und rackbasierter Stromversorgung.

Hardwarespezifikationen

Modicon M580 Redundanter Prozessor und Ethernet-Architektur

Der BMEH586040C implementiert eine Hot-Standby-Verarbeitung der Stufe 6 innerhalb einer Modicon-M580-Steuerungsarchitektur. Das Modul verfügt über dedizierte Ethernet-Schnittstellen für Service, Gerätenetzwerk und Prozessorredundanz.

Der Prozessor unterstützt RIO- und DIO-Scanner-Dienste und kann bis zu 31 dezentrale E/A-Stationen verwalten. Die bereitgestellten Spezifikationen definieren außerdem die Unterstützung anwendungsspezifischer Funktionen, einschließlich serieller Kommunikation, präziser Zeitstempelung, SSI-Gebern, Bewegungssteuerung, HART und Zählern.

Der Prozessor verfügt über separate Statusanzeigen für RUN, ERR, I/O, Download, Backup, Ethernet-Netzwerkstatus, Betrieb des Remote-Prozessors, Prozessoridentität, Primär- oder Standby-Status, erzwungene I/O und Hot-Standby-Diagnose.

Die Leiterplatte mit Schutzlackierung erfüllt die angegebenen Klassifizierungen für die Beständigkeit gegen Gase, Staub, Sand, Salz, Schimmel und Pilzsporen. Die Umweltkonformität umfasst die Gasbeständigkeitsklasse Gx nach ISA S71.04 sowie die Klassifizierungen nach IEC 60721-3-3.

Häufig gestellte Fragen

F: Bezieht der BMEH586040C seine Betriebsspannung von einer externen 24-VDC-Versorgung?

A: Nein. Die bereitgestellten Spezifikationen weisen die interne Stromversorgung des Baugruppenträgers als Stromquelle des Prozessors aus; der Verbrauch beträgt 365 mA bei 24 VDC.

F: Welche Kommunikationsschnittstellen bietet der Prozessor?

A: Das Modul bietet Ethernet-TCP/IP-Dienste und Gerätnetzwerkschnittstellen, eine dedizierte Ethernet-Hot-Standby-Schnittstelle sowie eine Mini-B-USB-Schnittstelle.

F: Welche Umgebungstemperatur ist für den Betrieb dieses Prozessors angegeben?

A: Der angegebene Betriebsbereich beträgt -25 bis 60 °C, während der Lagerbereich -40 bis 85 °C beträgt.

Richtlinien für die Installation vor Ort

Installieren Sie den Prozessor an der angegebenen Position im Modicon-M580-Baugruppenträger und überprüfen Sie vor dem Einschalten des Baugruppenträgers den mechanischen Eingriff.

Verwenden Sie die für das M580-System vorgegebene Baugruppenträger-Stromversorgungsarchitektur und prüfen Sie die verfügbare Stromkapazität anhand der Prozessorlast.

Verlegen Sie Ethernet-, USB- und andere Kommunikationskabel nach Möglichkeit getrennt von Starkstrom-Schaltleitern, um die elektromagnetische Kopplung zu reduzieren.

Sorgen Sie gemäß der M580-Installationsdokumentation und den geltenden EMV-Anforderungen für eine geeignete Kabelschirmung und Potenzialausgleichung.

Bei Installationen mit redundanten Prozessoren sind die Prozessoridentifikation, der Primär-/Standby-Status und die Hot-Standby-Verbindung zu überprüfen, bevor das Steuerungssystem in Betrieb genommen wird.

Überprüfen Sie während der Inbetriebnahme die Anzeigen RUN, ERR, I/O, ETH MS, ETH NS, PRIM, STBY und Hsby Diag, um die Prozessor- und Netzwerkzustände zu bestätigen.

Entfernen oder setzen Sie den Prozessor nur dann ein, wenn die geltenden Verfahren für den M580-Hot-Swap und das Einschalten des Baugruppenträgers den Vorgang ausdrücklich zulassen.

Bei Installationen in klassifizierten Umgebungen ist zu überprüfen, ob die vollständige Systemkonfiguration die geltenden Installationsanforderungen nach ATEX oder IECEx erfüllt.
