Übersicht

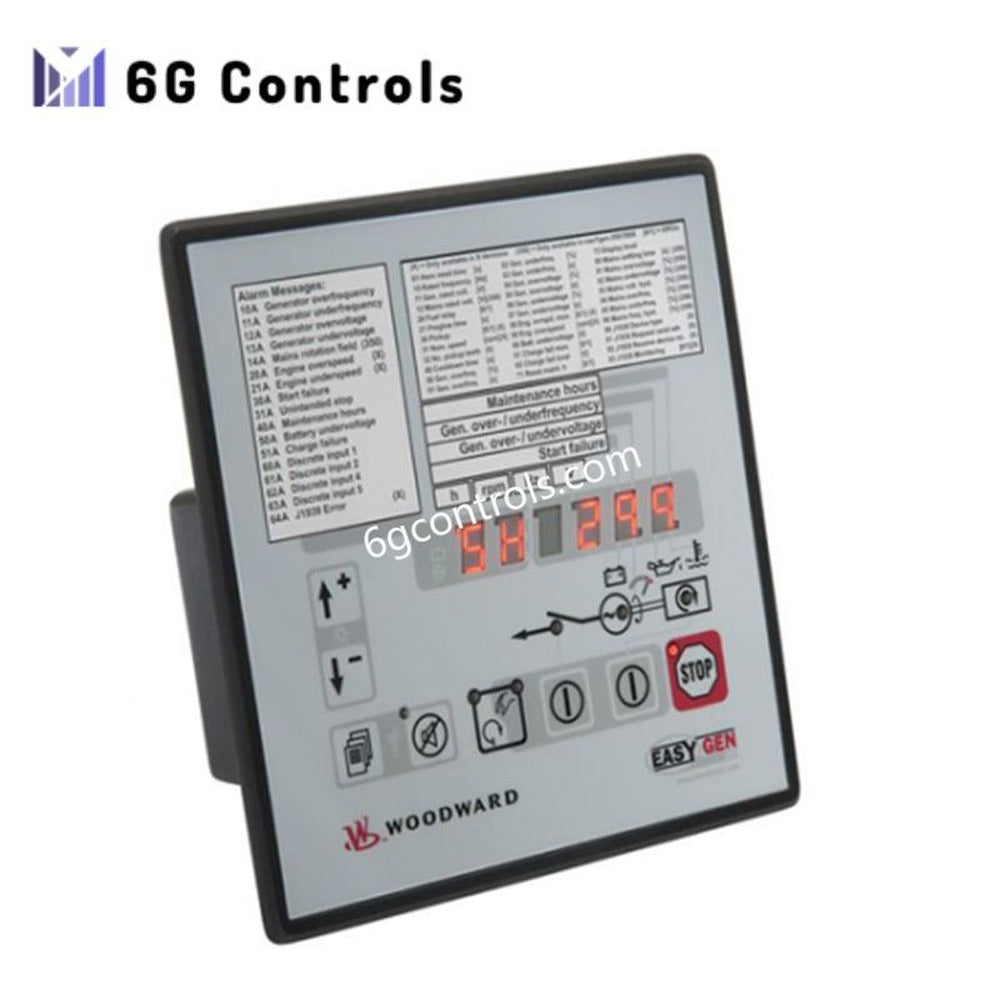

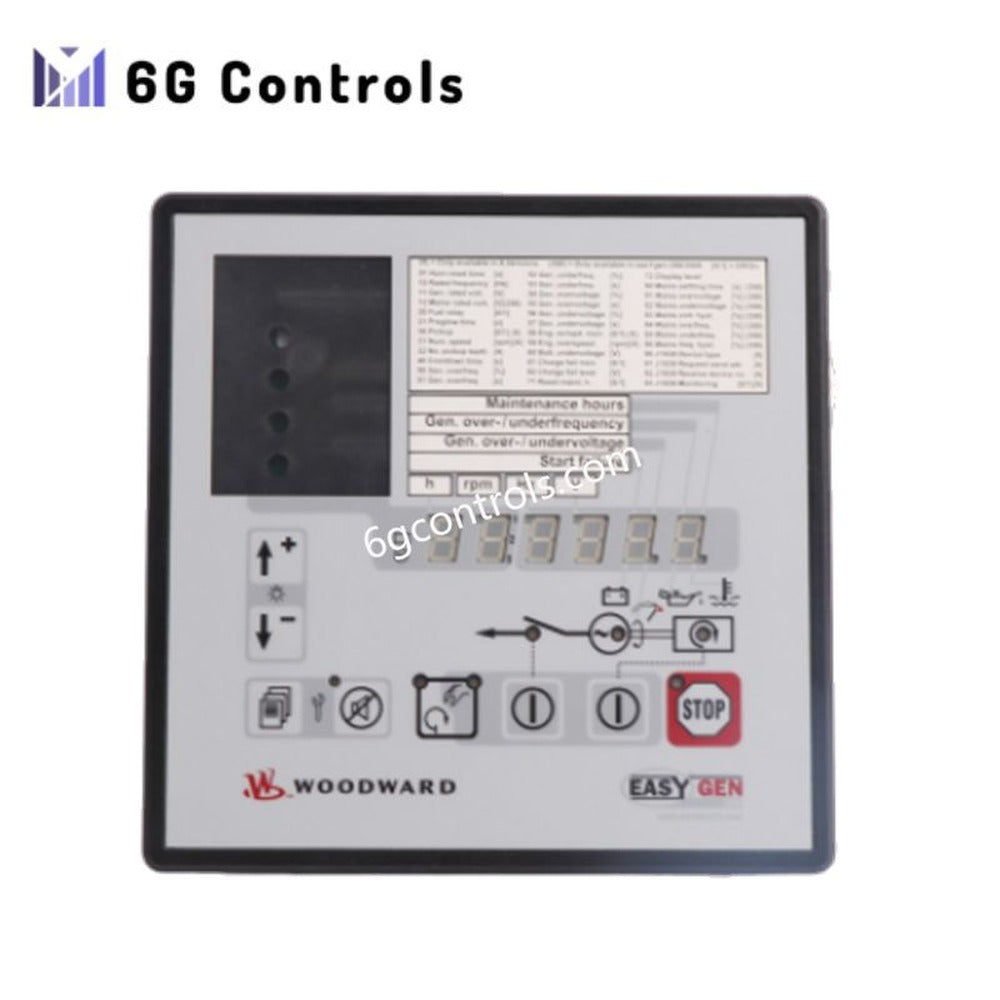

Der Woodward 8440-1800-Controller easYgen-320 ist eine multifunktionale Steuerungseinheit für Stromerzeugungsaggregate, die für ein erweitertes Energiemanagement in Insel- und Parallelbetriebssystemen ausgelegt ist. Basierend auf der easYgen-300/3000-Plattform integriert der Controller die Überwachung des Generators, eine automatische Start-/Stopp-Logik, Lastaufteilung, Synchronisierung und Leistungsschalterverwaltung in einem kompakten Gerät zur Schalttafelmontage.
Das Modul wurde für dezentrale Stromversorgungssysteme entwickelt und unterstützt den zuverlässigen Betrieb mehrerer Generatoraggregate, die an einen gemeinsamen Bus angeschlossen sind. Die integrierte LCD-Schnittstelle und die programmierbare Logik ermöglichen es Bedienern und Ingenieuren, komplexe Betriebsstrategien für Generatoraggregate zu konfigurieren und gleichzeitig eine hohe Zuverlässigkeit in anspruchsvollen industriellen Umgebungen zu gewährleisten.
Dieser Controller wird häufig in unternehmenskritischen Stromversorgungsinfrastrukturen wie Krankenhäusern, Industrieanlagen, maritimen Kraftwerken und Rechenzentren eingesetzt, in denen eine zuverlässige Koordination der Generatoren unerlässlich ist.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Hersteller | Woodward |
| Modell | 8440-1800 |
| Produktname | easYgen-320 |
| Produktfamilie | easYgen-300 / easYgen-3000-Serie |
| Gerätetyp | Digitale Steuerung für Generatoraggregate |
| Versorgungsspannung | 8 – 40 VDC |
| Typische Versorgung | 24 VDC |
| Messbereich der Frequenz | 15 – 85 Hz |
| Leistungsmessung | Überwachung von 3-phasiger Spannung und Stromstärke |
| Steuerfunktionen | Lastaufteilung, Synchronisierung, Leistungsschaltersteuerung |
| Kommunikationsschnittstellen | CAN-Bus, RS-232 / RS-485 (je nach Konfiguration) |
| Display | Integriertes mehrzeiliges LCD |
| Schutzfunktionen | Über-/Unterspannung, Über-/Unterfrequenz, Rückleistung |
| Montageart | Schalttafelmontage |
| Abmessungen | 158 × 136 × 40 mm |
| Gewicht | 1,5 kg |
| Umweltbeständigkeit | Industrievibrationen bis 4 G geprüft |
Wichtige Funktionsmerkmale
Automatische Start- und Stoppsteuerung der Generatoren auf Grundlage des Systembedarfs oder der Netzbedingungen.
Fortschrittliche Algorithmen zur Lastaufteilung für einen stabilen Parallelbetrieb mehrerer Generatoraggregate.
Integrierte Synchronisierungssteuerung zum Zuschalten von Generatoren auf einen aktiven Bus oder das Versorgungsnetz.
Leistungsschaltersteuerung mit programmierbarer Logik für Generator- und Sammelschienenkupplungsschalter.
Echtzeitüberwachung von Spannung, Stromstärke, Leistungsfaktor und Frequenz.
Ereignisprotokollierung und Diagnosefunktionen zur Vereinfachung von Inbetriebnahme und Fehlersuche.
Flexible Konfiguration mithilfe der Engineering-Tools und Kommunikationsschnittstellen von Woodward.
Typische Anwendungen
Der Woodward 8440-1800-Controller wird häufig in Stromversorgungssystemen eingesetzt, in denen ein koordinierter Generatorbetrieb erforderlich ist.
Typische Installationen umfassen:
Industrielle Notstrom- und Primärstromerzeugungssysteme Notstromanlagen für Krankenhäuser Generator-Managementsysteme für maritime und Offshore-Anwendungen Notstrominfrastruktur für Rechenzentren Installationen zur dezentralen Stromerzeugung von Energieversorgern
FAQ
Was ist die Hauptfunktion des Woodward 8440-1800-Controllers? Er steuert den Betrieb von Generatoraggregaten, einschließlich Motorstart und -stopp, Synchronisierung mit anderen Generatoren oder dem Netz, Lastaufteilung und Leistungsschaltersteuerung.
Kann dieser Controller mehrere Generatoren parallel betreiben? Ja. Die easYgen-320-Plattform wurde speziell für Parallelsysteme mit mehreren Generatoren entwickelt und unterstützt eine koordinierte Lastaufteilung zwischen mehreren Einheiten.
Ist eine Konfiguration über Kommunikationsschnittstellen möglich? Ja. Der Controller unterstützt Kommunikationsschnittstellen wie CAN und serielle Verbindungen und ermöglicht so die Integration in übergeordnete Steuerungssysteme sowie Konfigurationssoftware.
Was unterscheidet die easYgen-300-Serie von einfachen Steuerungen für Generatoraggregate? Die easYgen-Plattform vereint Schutz, Synchronisierung und Lastmanagement in einem einzigen Controller. Dadurch wird eine komplexe Automatisierung von Generatorenkraftwerken ohne externe Synchronisierungstechnik ermöglicht.
