Übersicht

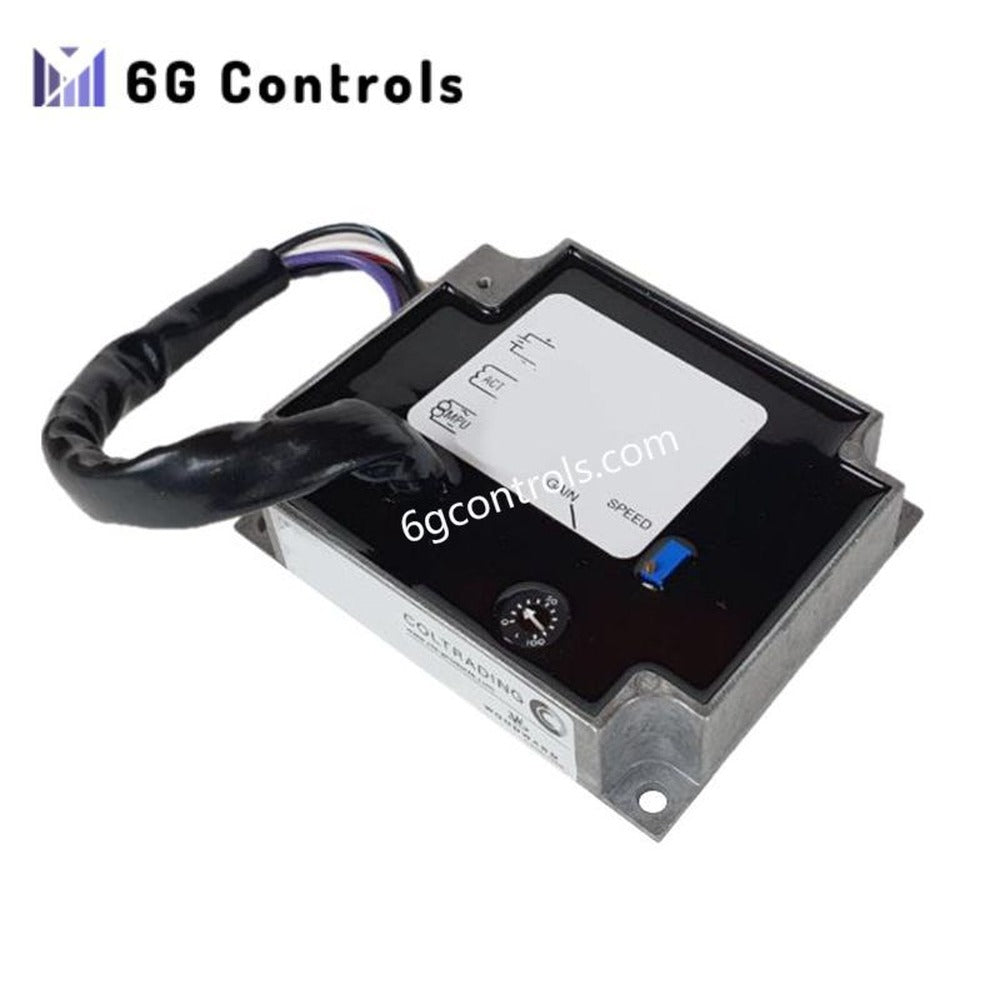

Das DYN1-10704-000-0-12 aus Woodwards Barber-Colman-Produktlinie ist ein Drehzahlregelmodul der DYNA-2000/2500-Serie, das für eine konstante Drehzahlregelung dieselbetriebener Systeme und Industrieturbinen entwickelt wurde. Dieses Gerät arbeitet als linearer Zweipunktregler und gewährleistet eine stabile Motorreaktion bei wechselnden Lastbedingungen.
Im Gegensatz zu integrierten Schutzreglern ist dieses Modell ausschließlich für die Drehzahlregelung vorgesehen und muss in kritischen Systemen zusammen mit externen Sicherheitsabschaltvorrichtungen eingesetzt werden.
Technische Daten
- Modell: DYN1-10704-000-0-12
- Produktfamilie: DYNA 2000 / DYNA 2500
- Hersteller: Woodward Inc. (Barber-Colman)
- Reglertyp: Linearer Drehzahlregler (Zweipunktregelung)
- Regelungsart: EIN/AUS-Regelung
- Anwendungstyp: Drehzahlregelung von Dieselmotoren (für nicht zündende Systeme)
- Kompatible Variante: DYN1-10724 (für Ottomotoren)
- Überdrehzahlschutz: Nicht enthalten
- Gewicht: 1,00 lbs
- Einstellmöglichkeiten: Vor-Ort-Kalibrierung zur Abstimmung der Regeleigenschaften unterstützt
- Installationsumgebung: Industriegehäuse, geeignet für vibrationsbelastete Umgebungen
- Systemintegration: Kompatibel mit externen Stellgliedern und Motormanövergestängen
Wesentliche Funktionsmerkmale
- Hält die Drehzahl bei schwankenden mechanischen Lasten stabil
- Die einfache Regelungsarchitektur verbessert Zuverlässigkeit und Wartungsfreundlichkeit
- Für ein deterministisches Ansprechverhalten in mechanischen Regelkreisen ausgelegt
- Unterstützt die Kalibrierung für unterschiedliche Motorprofile und Lastverhalten
Hinweise zu Sicherheit und Integration
Dieser Regler verfügt nicht über integrierte Schutzabschaltfunktionen. Für einen sicheren Betrieb in industriellen Umgebungen sind die folgenden externen Systeme zwingend erforderlich:
- Unabhängige Überdrehzahlauslösung
- Übertemperaturschutz (motorabhängig)
- Druck- oder Schmierungssicherheitsverriegelungen, sofern zutreffend
Das Fehlen eines externen Schutzes kann zu einer unkontrollierten Beschleunigung des Motors oder zu Schäden an der Anlage führen.
Typische Anwendungen
- Dieselgeneratorsätze
- Mechanische Antriebssysteme
- Industriepumpen und -kompressoren
- Steuerungssysteme für kleine bis mittelgroße Turbinen
FAQ
F: Verfügt dieser Regler über eine Überdrehzahlabschaltung? A: Nein. Das Gerät ist ausschließlich ein Drehzahlregler. Ein separates Überdrehzahlschutzsystem muss installiert werden.
F: Kann dieses Modell mit Ottomotoren verwendet werden? A: Nicht empfohlen. Für Zündmotoren wird normalerweise die Variante DYN1-10724 spezifiziert.
F: Ist bei der Installation eine Vor-Ort-Einstellung erforderlich? A: Ja. Eine Kalibrierung ist in der Regel erforderlich, um die Motoreigenschaften anzupassen und eine optimale Leistung zu erzielen.
