Produktbeschreibung

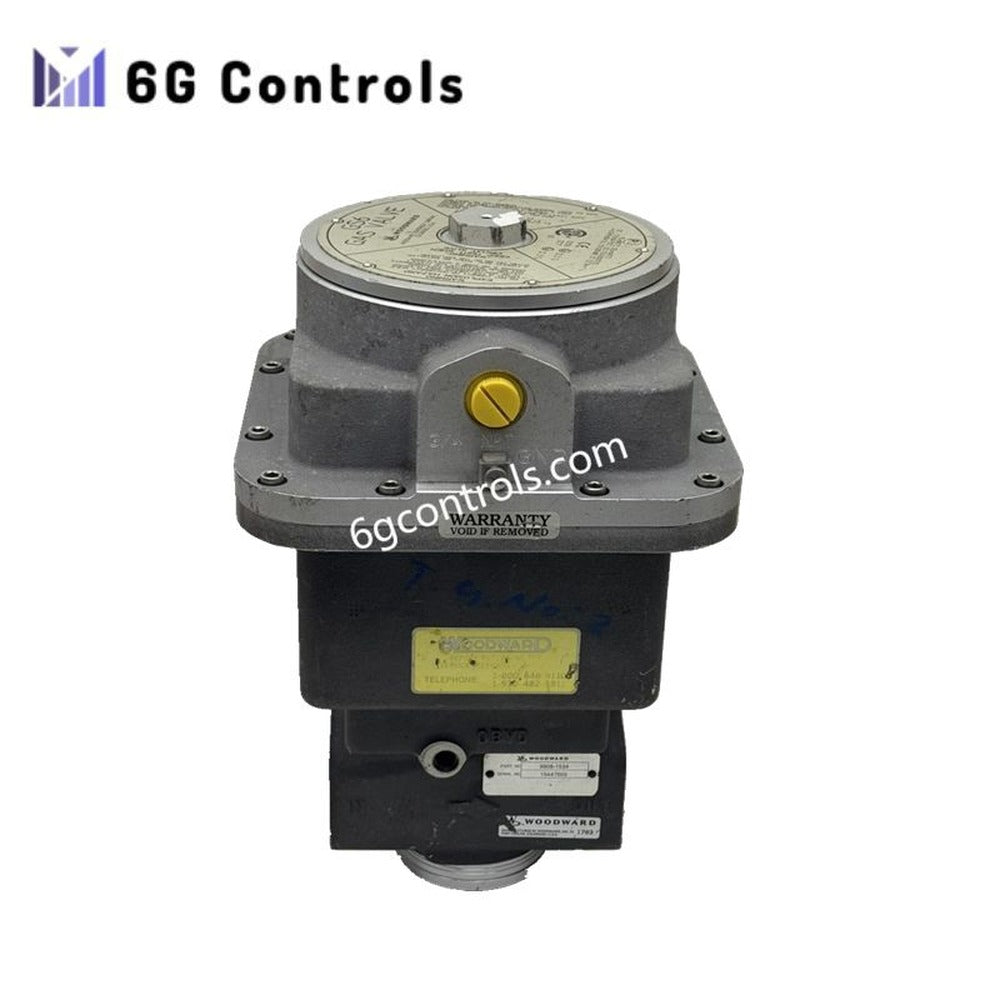

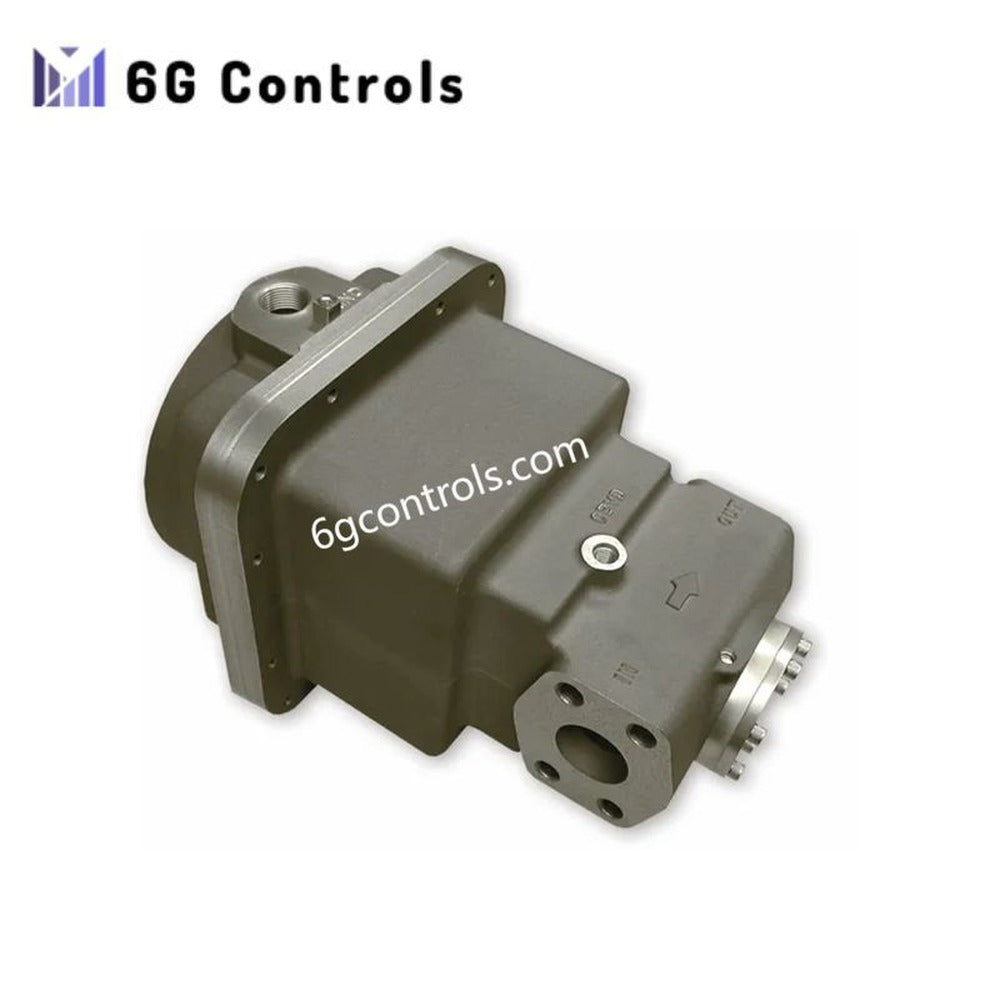

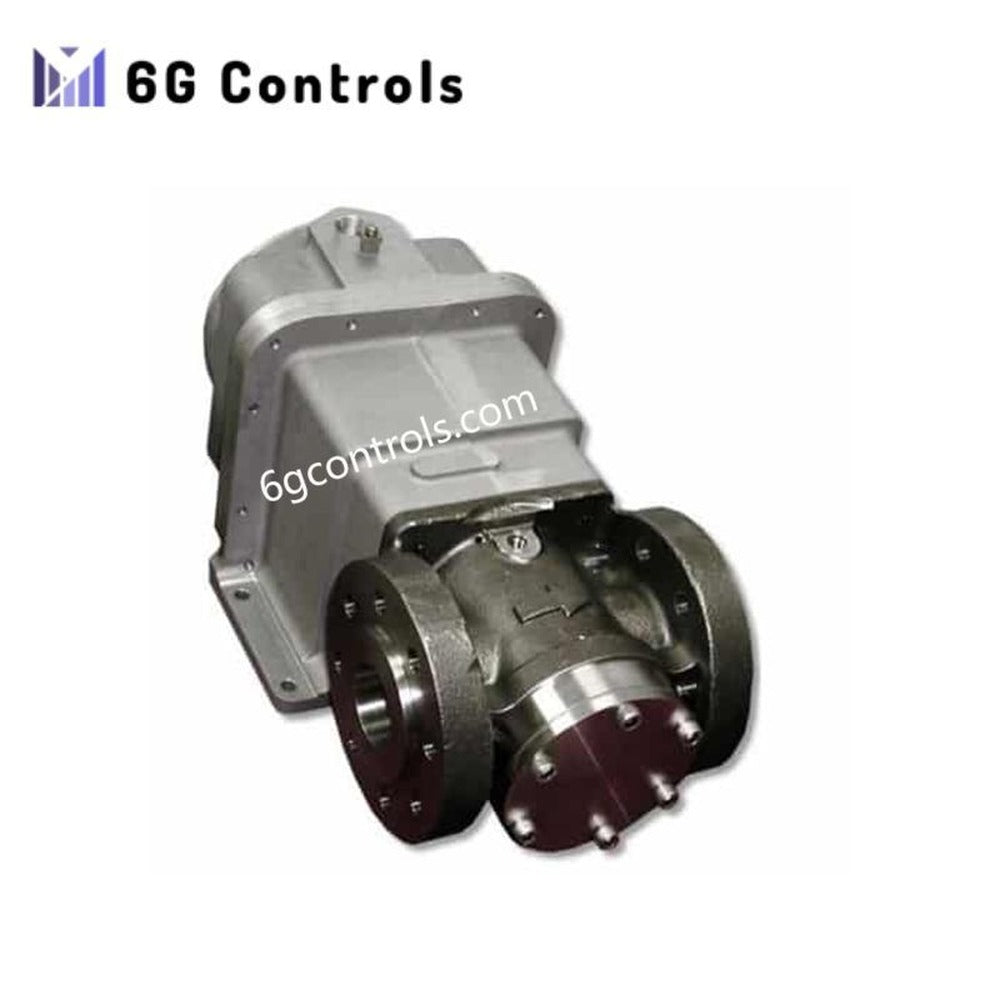

Das von Woodward entwickelte GS6-Gasbrennstoff-Messventil wurde speziell für Brennstoffsysteme aeroderivativer Gasturbinen konzipiert. Es kombiniert eine elektronische Betätigung mit einem integrierten Positionsregler und ermöglicht dadurch eine präzise und stabile Gasdurchflussregelung unter Hochdruck-Betriebsbedingungen.
Die interne Architektur verwendet eine einzige drehende Welle, die das Messelement, den Antriebsrotor und den Resolver integriert. Diese Konfiguration reduziert mechanische Schnittstellen, verbessert die Präzision der Reaktion und erhöht die langfristige Betriebssicherheit in Anwendungen mit kontinuierlichem Betrieb.
Technische Kerndaten
| Parameter | Spezifikation |
|---|---|
| Modell | GS6 |
| Ventiltyp | Elektronisches Gasbrennstoff-Messventil |
| Maximaler Versorgungsdruck | 750 psig (5170 kPa) |
| Betriebstemperatur | -40 °F bis +200 °F (-40 °C bis +93 °C) |
| Eingangsspannung | 24 VDC |
| Steuersystem | Integrierter elektronischer Stellungsregler |
| Positionsrückmeldung | Resolver (einzeln oder dual) |
| Montagestandard | 1,5-Zoll-SAE-Code-61-Flansch |
| Mechanische Konstruktion | Einwellenbaugruppe |
| Optionale Variante | Antriebsanschluss für Schutzrohr |
Konstruktionsmerkmale
Der GS6 verwendet einen Schermessmechanismus, der während des Betriebs kontinuierlich Ablagerungen von den Messflächen entfernt. Dadurch wird das Risiko von Verschmutzungen durch Kondensate oder Partikel im Gasstrom minimiert.
Die integrierte Steuerelektronik macht externe Ventiltreiber oder Positionsregler überflüssig, reduziert die Komplexität der Systemverkabelung und verbessert die Effizienz der Installation.
Die kompakte Bauweise und die geringere Anzahl beweglicher Teile tragen zu einer höheren Haltbarkeit und einem geringeren Wartungsaufwand über die Zeit bei.
Anwendungsszenarien
Typische Anwendungen sind:
- Aeroderivative Gasturbinen zur Stromerzeugung
- Öl- und Gasverdichtungssysteme
- Industrielle Kraft-Wärme-Kopplungsanlagen
- Offshore-Turbinenanlagen
Dieses Produkt ist für Hochleistungsturbinen optimiert und nicht für allgemeine Verbrennungsanlagen vorgesehen.
Hinweise zur Installation und zum Betrieb
Für eine konstante Antriebsleistung ist eine geregelte 24-VDC-Stromversorgung erforderlich. Die Systemintegration sollte einen geeigneten elektrischen Schutz und die Kompatibilität mit der Turbinensteuerungslogik umfassen.
Das Ventil verfügt zwar über einen Selbstreinigungsmechanismus, dennoch wird eine regelmäßige Inspektion empfohlen, um die Leistung zu überprüfen, insbesondere in Umgebungen mit schwankender Gasqualität.
Häufig gestellte Fragen (FAQ)
F: Benötigt der GS6 einen externen Regler? A: Nein. Das Gerät verfügt über einen integrierten elektronischen Positionsregler, wodurch zusätzlicher Regelungshardwarebedarf reduziert wird.
F: Welche Art von Rückmeldungssignal liefert es? A: Eine resolverbasierte Rückmeldung ist verfügbar; optional ist eine duale Resolverkonfiguration zur Redundanz erhältlich.
F: Wie geht das Ventil mit einer Gaskontamination um? A: Die Schermessbauweise verhindert aktiv Ablagerungen und gewährleistet eine konstant präzise Durchflussregelung.
