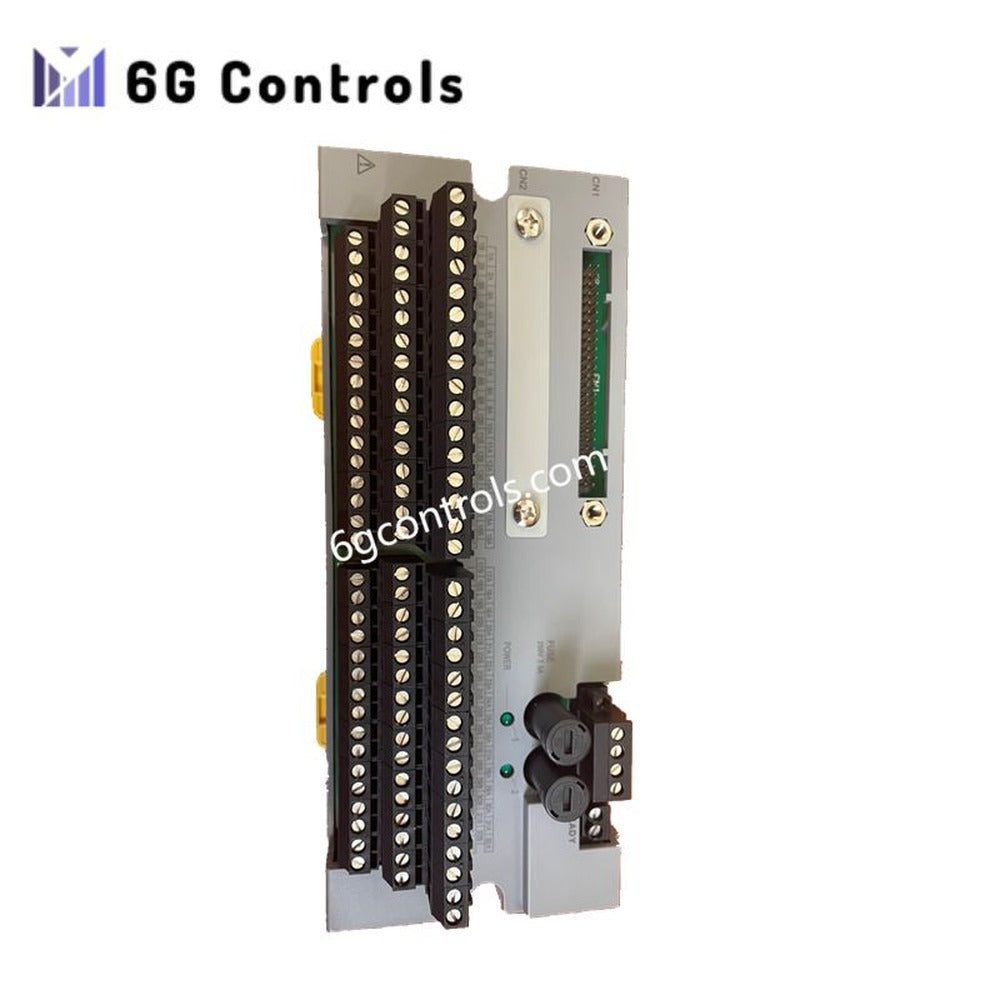

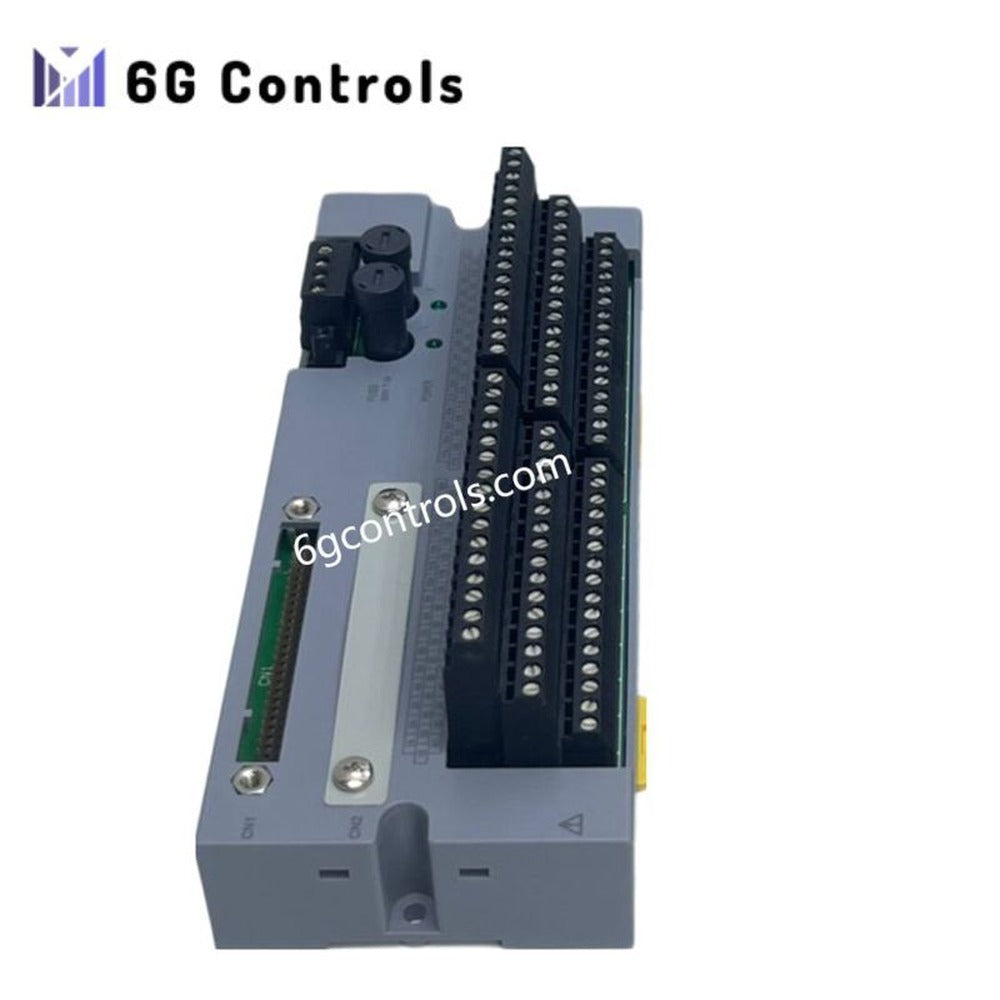

Yokogawa A1BD5D-05 | Digitale Klemmenplatine | CENTUM VP

Produktbeschreibung

Die A1BD5D-05 ist eine digitale Feldverdrahtungs-Anschlussplatine von Yokogawa, die für den Einsatz in der Architektur des dezentralen Steuerungssystems CENTUM VP entwickelt wurde. Sie fungiert als physische Anschlussebene und Signalübergabeschicht zwischen digitalen Signalen auf der Feldseite und digitalen I/O-Modulen von CENTUM VP und gewährleistet eine stabile, störungsarme Übertragung in anspruchsvollen Industrieumgebungen.

Diese Anschlussplatine ist für Installationen in Schaltschränken ausgelegt, unterstützt bis zu 32 digitale Punkte und ist sowohl mit Standard- als auch mit redundanten Systemkonfigurationen kompatibel. Die Bauform für die DIN-Schienenmontage und die Druckklemmen erleichtern die Installation und langfristige Wartung und gewährleisten gleichzeitig eine hohe elektrische Integrität.

Als Teil des Yokogawa-Ökosystems für Feld-I/O (FIO) wird die A1BD5D-05 häufig in kontinuierlich arbeitenden Prozessindustrien eingesetzt, in denen Verfügbarkeit, zuverlässige Verdrahtung und Systemskalierbarkeit entscheidend sind.

​Technische Spezifikationen

• Modell: A1BD5D-05
• Produkttyp: Anschlussplatine für digitale Signale
• I/O-Kapazität: 32 digitale Signalpunkte (DI/DO abhängig vom angeschlossenen Modul)
• Systemkompatibilität: Digitale Feld-I/O-Module von CENTUM VP
• Redundanzunterstützung: Einzel- und dual-redundante Konfigurationen
• Montageart: DIN-Schienenmontage (Installation im Schaltschrank)
• Klemmentyp: Druckklemmen
• Nennisolationswiderstand: Mindestens 10 MΩ bei 500 V DC
• Durchschlagsfestigkeit: 500 V AC für 1 Minute angelegt
• Betriebsumgebung: Industrielle Schaltschränke
• Suffix-Code: 05 – Basistyp, kein Explosionsschutz
• Gewicht: 0,8 kg

Wichtige technische Merkmale

• Unterstützt redundante digitale I/O-Architekturen zur Verbesserung der Systemverfügbarkeit
• Kompakte Anschlussanordnung, optimiert für Schaltschränke mit hoher Packungsdichte
• Sichere Druckklemmenverdrahtung minimiert das Lockern durch Vibrationen
• Elektrische Isolationseigenschaften für raue Anlagenumgebungen geeignet
• Entwickelt gemäß den langfristigen Zuverlässigkeits- und Lebenszyklusstandards von Yokogawa

Typische Anwendungsszenarien

Die A1BD5D-05 wird in Prozesssteuerungsanlagen eingesetzt, die eine zuverlässige Anschaltung digitaler Signale erfordern, darunter chemische Prozessanlagen, Leitwarten von Raffinerien, Gasaufbereitungsanlagen und Kraftwerke. Sie eignet sich besonders für Systeme, bei denen Redundanz und eine übersichtliche Feldverdrahtung für die Betriebskontinuität unerlässlich sind.

FAQ

F: Ist die A1BD5D-05 ein I/O-Modul? A: Nein. Die A1BD5D-05 ist eine Anschlussplatine zur Verbindung der Feldverdrahtung mit digitalen I/O-Modulen von CENTUM VP. Sie führt keine Signalverarbeitung durch.

F: Unterstützt dieses Modell Installationen mit Explosionsschutz? A: Nein. Das Suffix 05 kennzeichnet einen Basistyp ohne Explosionsschutz. Für Anwendungen in explosionsgefährdeten Bereichen sind zusätzliche externe Schutzmaßnahmen erforderlich.

F: Kann sie mit redundanten Controllern verwendet werden? A: Ja. Die Anschlussplatine unterstützt sowohl Einzel- als auch dual-redundante Systemkonfigurationen, wenn sie mit kompatiblen CENTUM-VP-Modulen eingesetzt wird.
