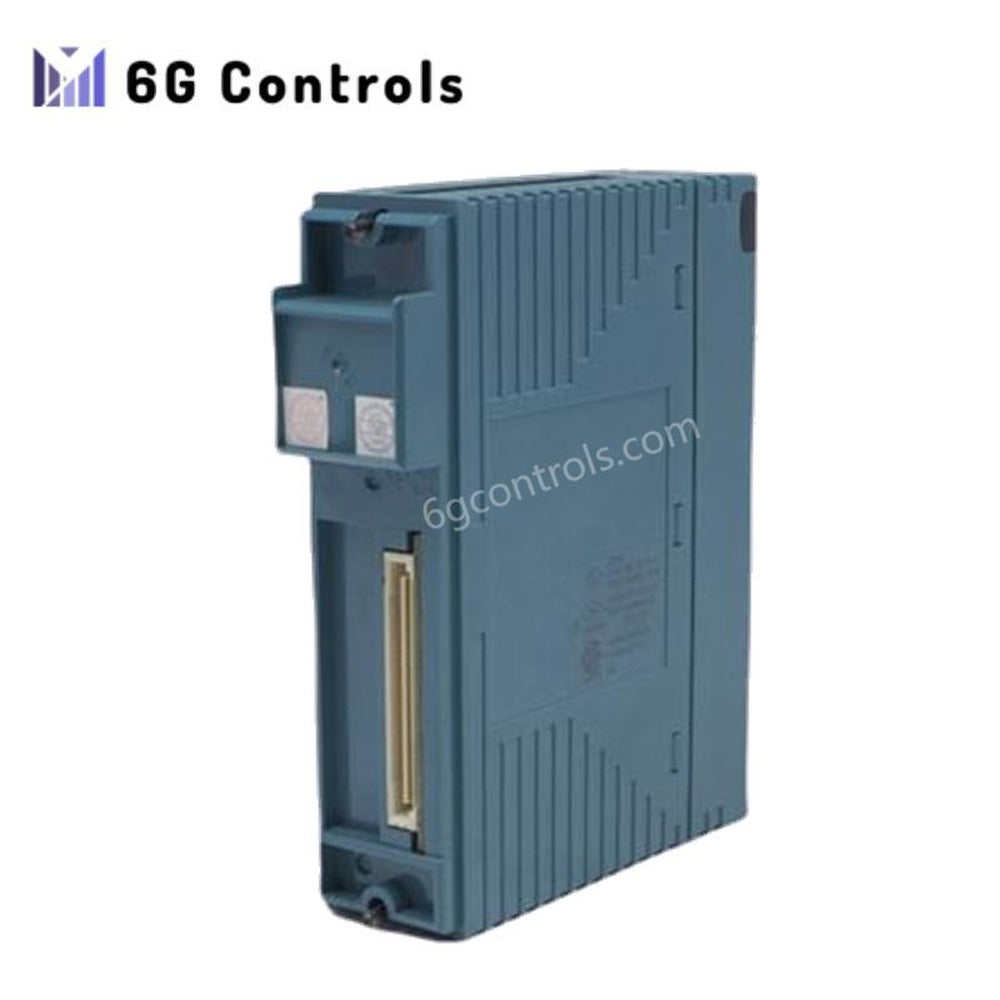

Yokogawa NFAI143-H50-S1 Analogeingangsmodul, fabrikneu

12 auf Lager

Manufacturer: Yokogawa
Product No.: NFAI143-H50-S1
Product Type: Analog-Eingangsmodul
Condition: Brandneu
Payment: T/T, Western Union
Weight: 0.3 kg
Dimensions: 155.9 mm × 130 mm × 32.8 mm
Shipping port: Xiamen
Warranty: 12 Monate

Beschreibung
Reviews
Versand & Zahlung

Übersicht

Das Yokogawa NFAI143-H50-S1 ist ein hochpräzises Analogeingangsmodul, das in CENTUM VP- und ProSafe-RS-Systemen eingesetzt wird. Es unterstützt 16 galvanisch getrennte Kanäle, die jeweils 4–20-mA-Gleichstrom-Eingangssignale von Feldgeräten wie Drucktransmittern, Temperatursensoren und Durchflussmessern verarbeiten. Das Modul gewährleistet schnelle Datenaktualisierungen, stabile Leistung und hohe Genauigkeit und eignet sich daher ideal für kritische Prozesssteuerungsanwendungen.

Technische Daten

Allgemeine Informationen

Modellnummer: NFAI143-H50-S1
Modultyp: Analogeingangsmodul
Systemkompatibilität: CENTUM VP, ProSafe-RS
Montage: Für die Montage auf DIN-Schienen geeignet
Gewicht: 0,3 kg

Eingangsdaten

Anzahl der Eingangskanäle: 16 (einzeln galvanisch getrennt)
Eingangssignalbereich: 4 bis 20 mA DC
Zulässiger Eingangsstrom: Bis zu 24 mA
Eingangswiderstand (eingeschaltet): 270 Ω (bei 20 mA) bis 350 Ω (bei 4 mA)
Eingangswiderstand (ausgeschaltet): ≥500 kΩ
Unterstützung von 2-Leiter/4-Leiter-Anschlüssen: Pro Kanal über einen Einstellstift konfigurierbar

Leistungsdaten

Genauigkeit: ±0,1 % des Endwerts (±16 µA)
Temperaturdrift: Max. ±16 µA pro 10 °C
Sprungantwort des Eingangs: 100 ms
Datenaktualisierungsintervall: 10 ms

Spannungsversorgung der Transmitter

Spannungsbereich: 24,0 bis 25,5 V DC
Mindestspannung bei 20-mA-Last: ≥19,0 V
Strombegrenzung: 25 mA pro Kanal

Schutz und galvanische Trennung

Überstromschutz: Integriert
Spannungsfestigkeit: 1500 V AC für 1 Minute (Eingang zum System)

Leistungsaufnahme

5-V-DC-Versorgung: 230 mA
24-V-DC-Versorgung: 540 mA

Umgebungsbedingungen

Betriebstemperatur: -20 °C bis +70 °C
Lagertemperatur: Siehe Systemdokumentation
Luftfeuchtigkeit: Gemäß Systemspezifikationen

Kommunikation

Systemkommunikation: Über den internen I/O-Bus
Unterstützung von Feldgeräten: HART-Protokoll aktiviert

Zahlung: T/T, Western Union.

Versandhafen: Xiamen.

Lieferzeit: In der Regel 1–3 Werktage nach Bestätigung der Zahlung (je nach Lagerbestand).

Weltweiter Versand: Wir versenden Teile für die industrielle Automatisierung an Kunden weltweit. Die Frachtkosten werden mit Ihrem RFQ angegeben.
