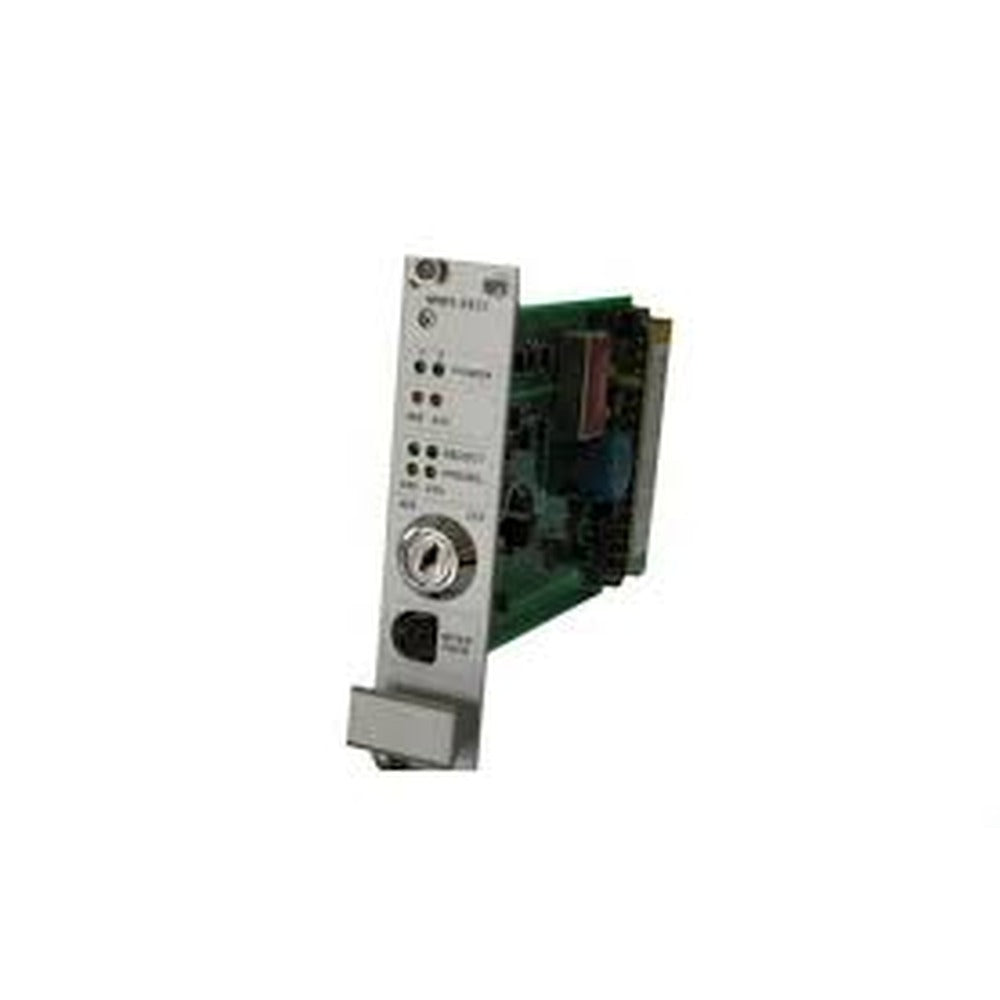

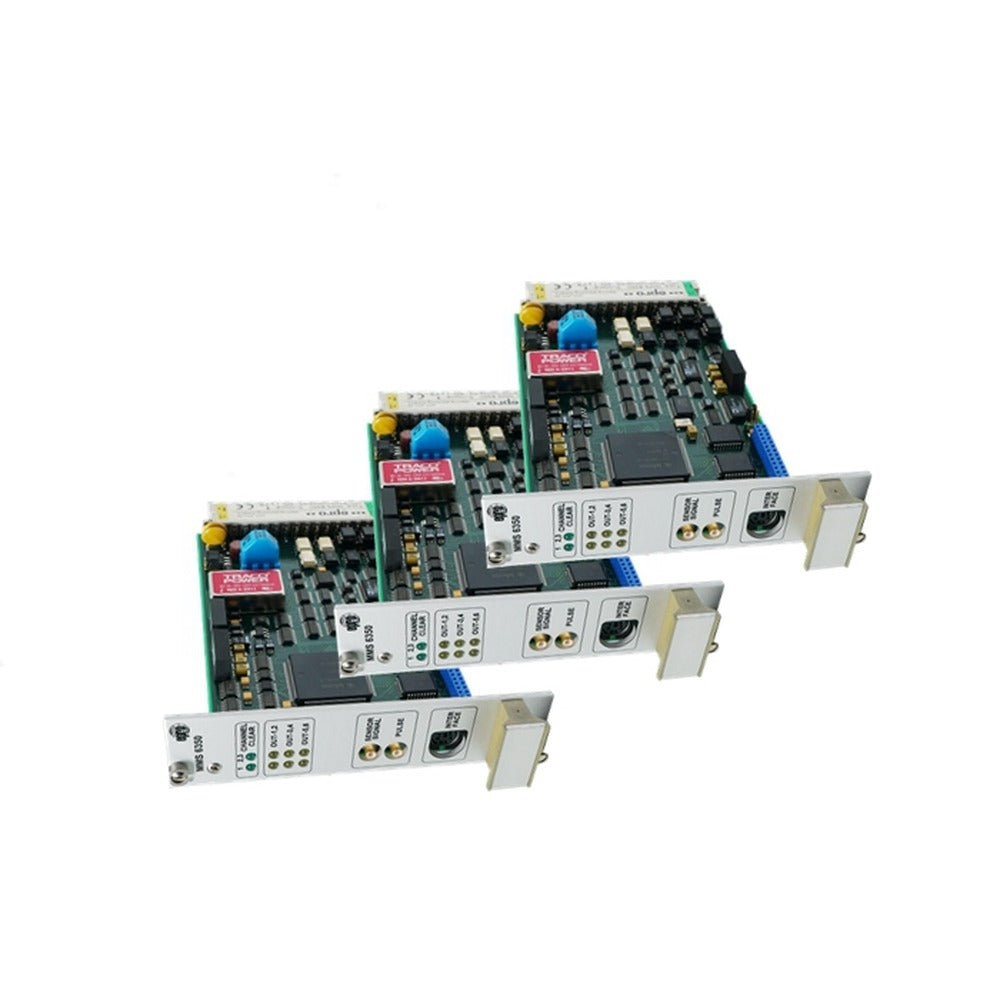

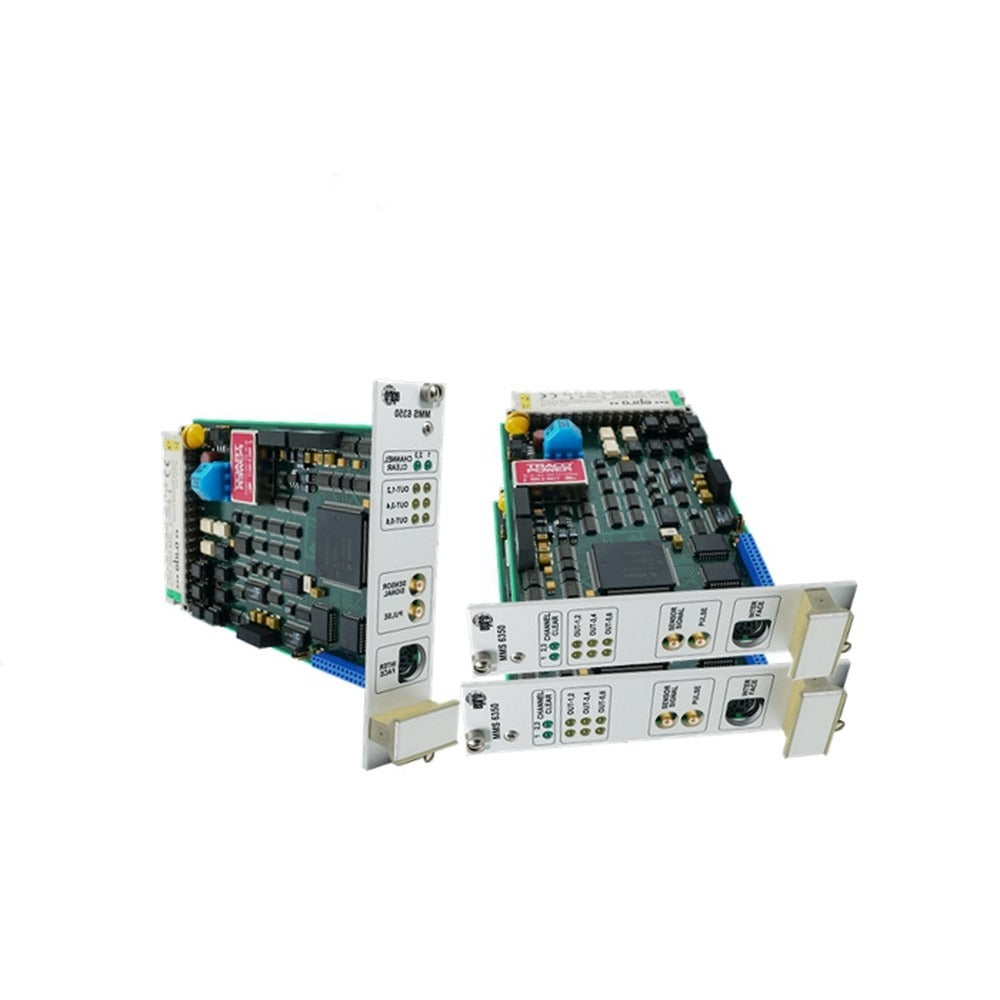

Monitor de velocidad y teclas Emerson EPRO A6312-8 completamente nuevo y disponible

Descripción del producto:

El monitor de velocidad y referencia Emerson EPRO A6312-8 está diseñado para ofrecer una alta fiabilidad en la supervisión de la velocidad, la fase, la velocidad cero y el sentido de giro de maquinaria rotativa crítica en plantas industriales. Este monitor de una ranura se utiliza junto con monitores AMS 6500 para crear un sistema integral de protección de maquinaria conforme con API 670. Sus aplicaciones incluyen la supervisión de maquinaria de vapor, compresores de gas y turbinas hidráulicas. El monitor de velocidad y referencia puede configurarse en modo redundante, lo que permite la conmutación automática de los tacómetros primario y de respaldo. La tensión del entrehierro del sensor y el conteo/comparación de pulsos se supervisan para activar la conmutación. Cuando funciona en modo redundante, el sensor principal y el de respaldo de referencia o de desplazamiento de velocidad deben instalarse en el mismo plano axial para garantizar la continuidad de fase durante la conmutación.

Características principales:

• Los módulos enchufables de dos canales y tamaño 3U reducen a la mitad los requisitos de espacio del armario en comparación con las tarjetas tradicionales de cuatro canales y tamaño 6U.
• Módulo conforme con API 670 y de intercambio en caliente.
• Multiplicación de límites y anulación del disparo seleccionables de forma remota.
• Salidas proporcionales traseras con búfer, salida de 0/4-20 mA.
• Las funciones de autocomprobación incluyen la supervisión del hardware, la entrada de alimentación, la temperatura del hardware, el sensor y el cable.
• Compatible con sensores de desplazamiento 6422, 6423, 6424 y 6425, y con los controladores CON011/91, 021/91 y 041/91.
• Disponible en un módulo de 6TE de ancho para el chasis de montaje en rack de 19” AMS 6000 y en un módulo de 8TE de ancho para el chasis de montaje en rack de 19” AMS 6500.

Especificaciones técnicas:

Entradas de transductores:

• Número de entradas: Dos, independientes.
• Tipo de entradas: De corrientes de Foucault, diferenciales.
• Entradas de sensores Emerson: Número de pieza: 6422, 6423, 6424, 6425.
• Aislamiento: Aislado galvánicamente de la fuente de alimentación.
• Resistencia de entrada: >100 kΩ.
• Rango de tensión de entrada: 0 a ±27,3 VCC.
• Rango de frecuencia de entrada: 0 - 20.000 Hz, 65.535 RPM.

Rango de medición:

• Rango: Ajustable de forma continua mediante el software de configuración.
• Rango mínimo: 2 V.
• Rango máximo: 0 - 30 V.
• Fuente de alimentación del sensor: Fuente de alimentación del sensor con búfer independiente, aislada galvánicamente de todas las tensiones del sistema y de la tensión de alimentación del sistema, protegida contra circuitos abiertos y cortocircuitos.
• Tensión nominal: -26,75 VCC.
• Corriente disponible: 20 mA nominales, 35 mA máximos.

Salidas del panel frontal:

• LED verdes: Dos LED indican por separado que cada canal está en buen estado.
• LED amarillos: cuatro LED que indican por separado la alerta y el peligro de cada canal.
• Salidas intermedias del panel frontal: dos, ±10 V, nivel de entrada de señal reducido por un factor de 0,15, carga >100 kΩ, rango de frecuencia de 0 Hz - 16 kHz (-3 dB).
• Conector de configuración Mini DIN: conexión de interfaz del módulo para la configuración y la supervisión de parámetros y estados, RS-232.
• Asa: permite retirar fácilmente la tarjeta y proporciona una placa para identificar el módulo y el sensor.

Análisis:

• Modos de medición: configurables en caliente.
• Mediciones de velocidad con cada canal: rotación de avance y retroceso con rueda de activación (1 - 255 marcas de activación), frecuencia máx. 20 kHz.
• Ventana temporal del ancho de pulso: 5 - 10 ms.
• Detección de pulso de referencia con cada canal: una marca de referencia en el eje; es posible utilizar varias marcas de referencia, pero la fase cambiará con cada puesta en marcha.
• Monitor de velocidad cero con cada canal: detecta la velocidad cero de la rueda de activación con entre 1 y 255 marcas de activación, mide el tiempo entre dos pulsos en un rango configurable de 1 a 1700 segundos, en sentido de avance o retroceso.
• Ambos canales en uso combinado: detecta el sentido de rotación de dos marcas de activación, una de ellas desfasada; detecta una diferencia entre la velocidad de dos ruedas de activación, con diferencia ajustable en número de RPM.

Salidas traseras disponibles:

• Salidas en modo corriente: salida de 0/4-20 mA para cada canal, proporcional al valor principal, protegida contra circuitos abiertos y cortocircuitos, carga admisible <500 Ω, precisión de ±1 % de la escala completa, tiempo de estabilización configurable de 0 a 10 segundos.
• Salidas de pulsos: salida de 0 Hz - 20 kHz para cada canal, protegida contra circuitos abiertos y cortocircuitos, carga admisible >10 kΩ.
• Salida de pulsos TTL: señal de salida de 0 Hz - 20 kHz para cada canal, protegida contra circuitos abiertos y cortocircuitos, carga admisible >10 kΩ.

Puntos de ajuste de alarma y retardos de tiempo de alarma:

• Alerta y peligro: normalmente abierto o normalmente cerrado seleccionable, retardo por canal (0 - 5 segundos), rango configurable del 5 al 100 % del valor de escala completa, resolución del 1 % del valor de escala completa, histéresis de alarma con valor de señal decreciente (0 - 20 % del valor de escala completa).

OK:

• Autocomprobación (normalmente cerrado): comprobación de la alimentación, el sensor, el cable y el módulo, así como de la sobrecarga, la temperatura interna y el sistema de vigilancia.
• LED verde: apagado cuando no está OK; durante el tiempo de retardo, el LED parpadea; el motivo de que no esté OK puede leerse desde el bus de comunicación.

Multiplicación del límite:

• Remoto, entrada de relé, factor de 1,00-4,99.

Derivación de disparo:

• Remoto, entrada de relé.

Entorno, general:

• Módulo: IP 00, DIN 40050.
• Placa frontal: IP 21, DIN 40050.
• Clima: DIN 40040, clase KTF.
• Temperatura de funcionamiento: 0°-65 °C (32°-149 °F).
• Temperatura de almacenamiento: -30°-85 °C (-22°-185 °F).
• Humedad relativa: 5-95 %, sin condensación.
• Vibración: IEC 68-2, parte 6, 0,15 mm, 10-55 Hz, 19,6 mm/s2, 55-150 Hz.
• Choque: IEC 68-2, parte 29, pico de 98 m/s2, 16 ms.
• Resistencia EMC: EN50081-1 / EN50082-2.
• Consumo de energía: máx. 6 W, 250 mA a 24 VCC.
• Configuración: protegida por contraseña.

Dimensiones del módulo de relé A6312-8:

• Formato de tarjeta PCB/EURO según DIN 41494, 100 x 160 mm (3,937 x 6,300 in).
• Anchura: 40,3 mm (1,59 in) (8 TE).
• Altura: 128,4 mm (5,055 in) (3 HE).
• Longitud: 160 mm (6,300 in).
• Peso neto: aprox. 320 g (0,705 lb).
• Peso bruto: aprox. 450 g (0,992 lb) (incluye el embalaje estándar).
• Volumen de embalaje: aprox. 2,5 dm
