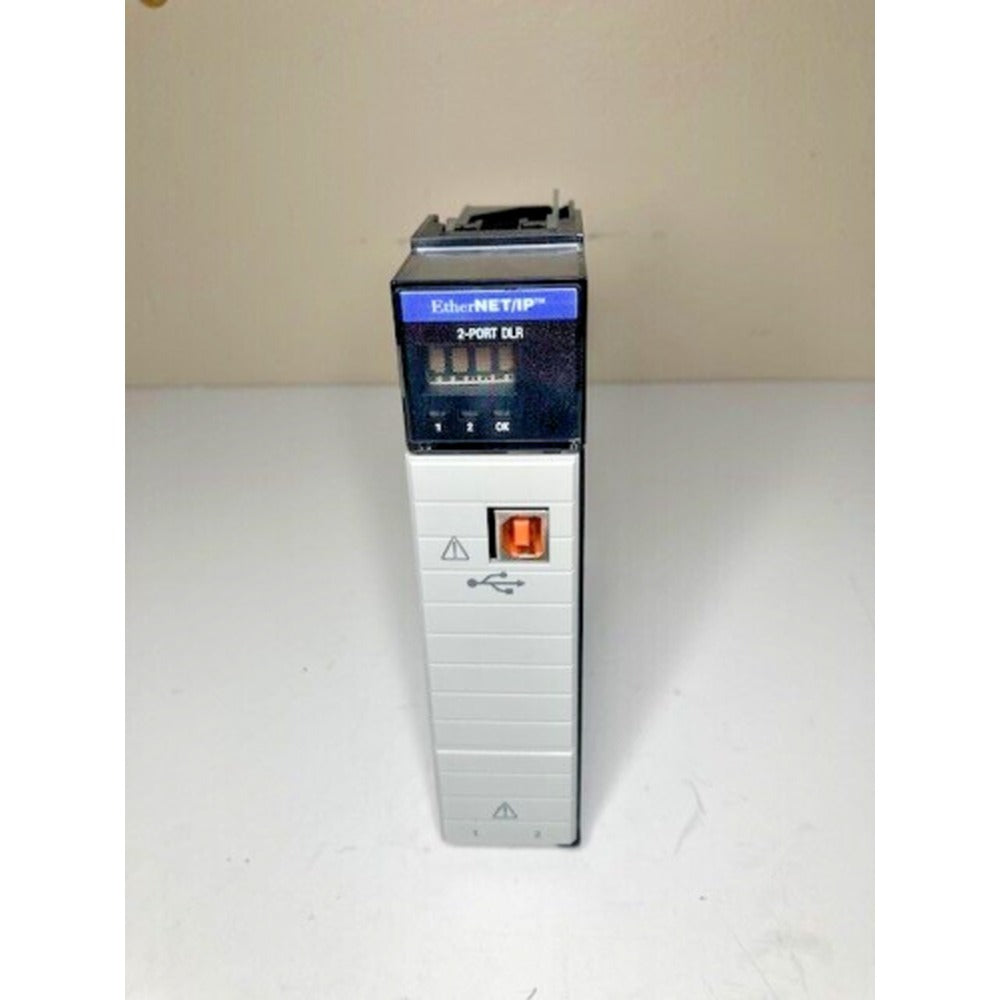

ماژول رابط ControlLogix EtherNet/IP آلن-بردلی 1756-EN2TR، موجود در انبار

نمای کلی

1756-EN2TR آلن-بردلی یک ماژول رابط دوگانه EtherNet/IP برای خانواده کنترلرهای منطقی قابل‌برنامه‌ریزی (PLC) ControlLogix است. این ماژول دو پورت مستقل اترنت 100BASE-TX ارائه می‌دهد که می‌توان از آن‌ها برای اتصال به انواع دستگاه‌ها، از جمله PLCهای دیگر، HMIها، پایگاه‌های داده و حسگرها استفاده کرد. این ماژول از پروتکل‌های TCP/IP و CIP (پروتکل صنعتی ControlNet) پشتیبانی می‌کند.

ویژگی‌ها

• دو پورت مستقل EtherNet/IP
• پشتیبانی از حداکثر 128 اتصال TCP و 256 اتصال CIP
• سرعت اترنت 10/100 Mbps
• پشتیبانی از ارتباط استاندارد و امن (SSL/TLS)
• نصب روی ریل DIN
• محافظت محیطی IP67

مشخصات فنی

الکتریکی:

• دارای رابط نوری: خیر
• پشتیبانی از پروتکل TCP/IP: بله
• پشتیبانی از پروتکل DeviceNet: خیر
• پشتیبانی از پروتکل سایر سیستم‌های باس: خیر
• افزونگی: بله
• IO Link Master: خیر
• پشتیبانی از پروتکل DeviceNet Safety: خیر
• پشتیبانی از پروتکل EtherNet/IP: بله
• اتلاف توان: 5.1 W
• اتلاف حرارتی: 17.4 BTU/h
• درجه‌بندی نوع محفظه: ندارد (نوع باز)
• پورت‌های اترنت: 2 پورت Ethernet RJ45 رده 5
• پیام‌های بدون اتصال CIP: 128 + 128 (بک‌پلین + اترنت)
• جریان مصرفی: 1 A در 5.1V DC، 3 mA در 24V DC
• کابل اترنت: زوج به‌هم‌تابیده شیلددار یا بدون شیلد مطابق با استاندارد 802.3
• دسته‌بندی سیم‌کشی: 2 - در پورت‌های اترنت، 3 - در پورت‌های USB
• نرخ ارتباط: 10/100 Mbps
• حداکثر اتصالات پشتیبانی‌شده: TCP: 128، CIP: 256 (اتصالات CIP را می‌توان برای همه کاربردهای صریح یا همه کاربردهای ضمنی استفاده کرد. برای مثال، یک ماژول 1756-ENBT در مجموع 128 اتصال CIP دارد که می‌توانند برای هر ترکیبی از اتصالات استفاده شوند.)
• ولتاژ ایزولاسیون: 30V (پیوسته)، نوع عایق‌بندی پایه، اترنت به بک‌پلین، USB به بک‌پلین و USB به اترنت (فقط برای این ماژول‌ها/سری‌ها اعمال می‌شود: 1756-EN2T/D، 1756-EN2TR/C، 1756-EN3TR/B)، آزمون نوع در 980V AC به‌مدت 60 ثانیه
• پشتیبانی از پروتکل LON: خیر
• پشتیبانی از پروتکل ASI: خیر
• پشتیبانی از پروتکل PROFIBUS: خیر
• پشتیبانی از پروتکل CAN: خیر
• پشتیبانی از پروتکل INTERBUS: خیر
• پشتیبانی از پروتکل KNX: خیر
• پشتیبانی از پروتکل Modbus: خیر
• پشتیبانی از پروتکل Data-Highway: خیر
• پشتیبانی از پروتکل SUCONET: خیر
• جداسازی بالقوه: خیر
• پشتیبانی از پروتکل SERCOS: خیر
• پشتیبانی از پروتکل INTERBUS-Safety: خیر
• استاندارد رادیویی Bluetooth: خیر
• استاندارد رادیویی Wi-Fi 802.11: خیر
• پشتیبانی از پروتکل AS-Interface Safety at Work: خیر
• پشتیبانی از پروتکل Foundation Fieldbus: خیر
• پشتیبانی از پروتکل PROFINET CBA: خیر
• پشتیبانی از پروتکل PROFINET IO: خیر
• پشتیبانی از پروتکل PROFIsafe: خیر
• پشتیبانی از پروتکل SafetyBUS p: خیر
• استاندارد رادیویی GPRS: خیر
• استاندارد رادیویی GSM: خیر
• استاندارد رادیویی UMTS: خیر
• عرض شکاف: 1
• کد دمایی ATEX: T4

محیطی:

• حداکثر دمای هوای محیط: 60 °C
• دمای نگهداری: -40 °C < Ta < 85 °C (-40 °F < Ta < 185 °F)
• انتشار گازها: CISPR 11: کلاس A
• لرزش: 2 G در 10...500 Hz
• مصونیت ESD: تخلیه تماسی 6 kV، تخلیه هوایی 8 kV
• مصونیت EFT/B: ±3 kV در 5 kHz روی درگاه‌های اترنت
• رطوبت نسبی: 5...95٪ بدون میعان
• شوک: در حال کار: 30 G، خارج از حالت کار: 30 G
• مصونیت در برابر RF هدایتی: 10V rms با موج سینوسی 1 kHz و AM به میزان 80٪ از 150 kHz...80 MHz
• مصونیت در برابر گذرای اضافه‌ولتاژ: ±2 kV خط-زمین (CM) روی درگاه‌های اترنت
• دمای کار: 0 °C < Ta < 60 °C (32 °F < Ta < 140 °F)
• مصونیت در برابر RF تابشی: 10V/m با موج سینوسی 1 kHz و AM به میزان 80٪ از 80...2000 MHz، 10V/m با پالس 200 Hz با چرخه کاری 50٪ و AM به میزان 100٪ در 900 MHz، 10V/m با پالس 200 Hz با چرخه کاری 50٪ و AM به میزان 100٪ در 1890 MHz، 3V/m با موج سینوسی 1 kHz و AM به میزان 80٪ از 2000...6000 MHz

گواهی:

• کد دمایی آمریکای شمالی: T4A
• کد دمایی IECEx: T4

مکانیکی:

• محل ماژول: مبتنی بر شاسی، هر شکاف

مستندات:

• دستورالعمل‌های نصب: ENET-IN002
• مستندات فنی بیشتری برای این محصول را در مرکز مستندات فنی پیدا کنید.

گواهی:

• CCC چین ATEX
• CCC چین
• دفتر کشتی‌رانی آمریکا
• ODVA
• ATEX
• CE
