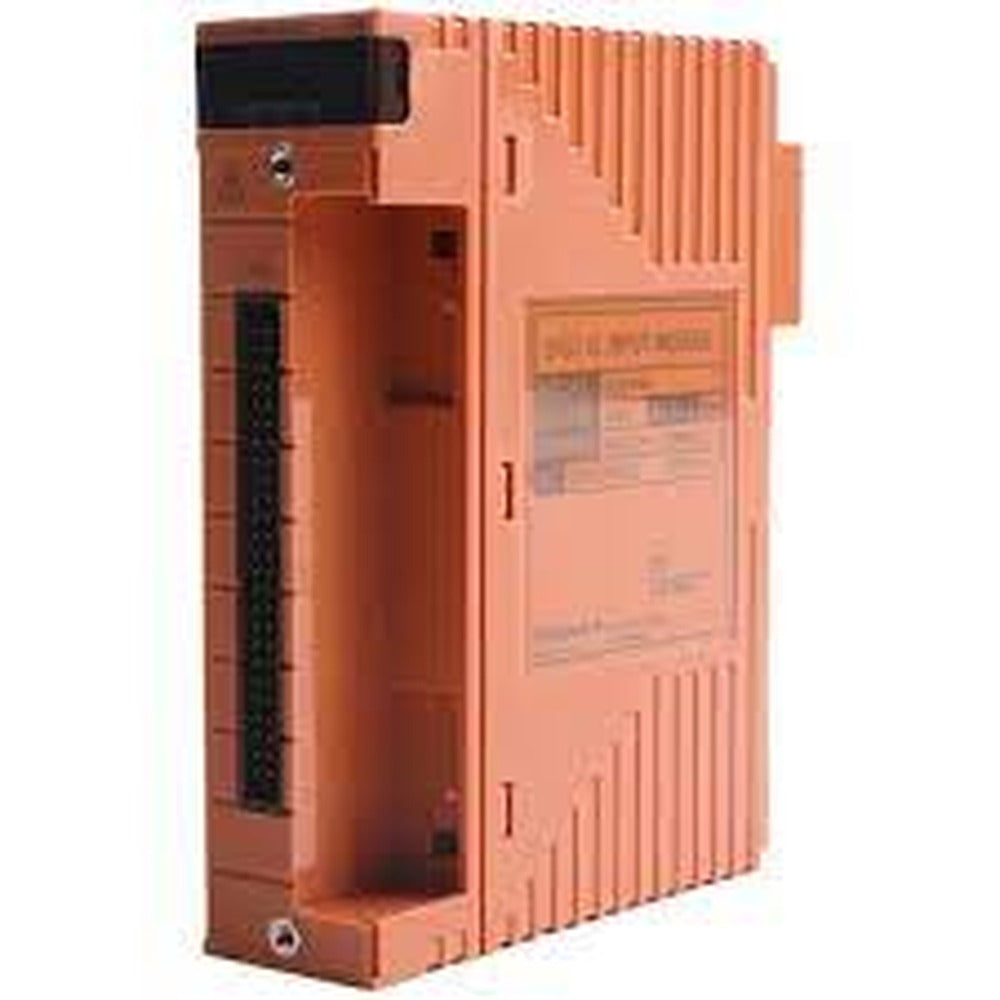

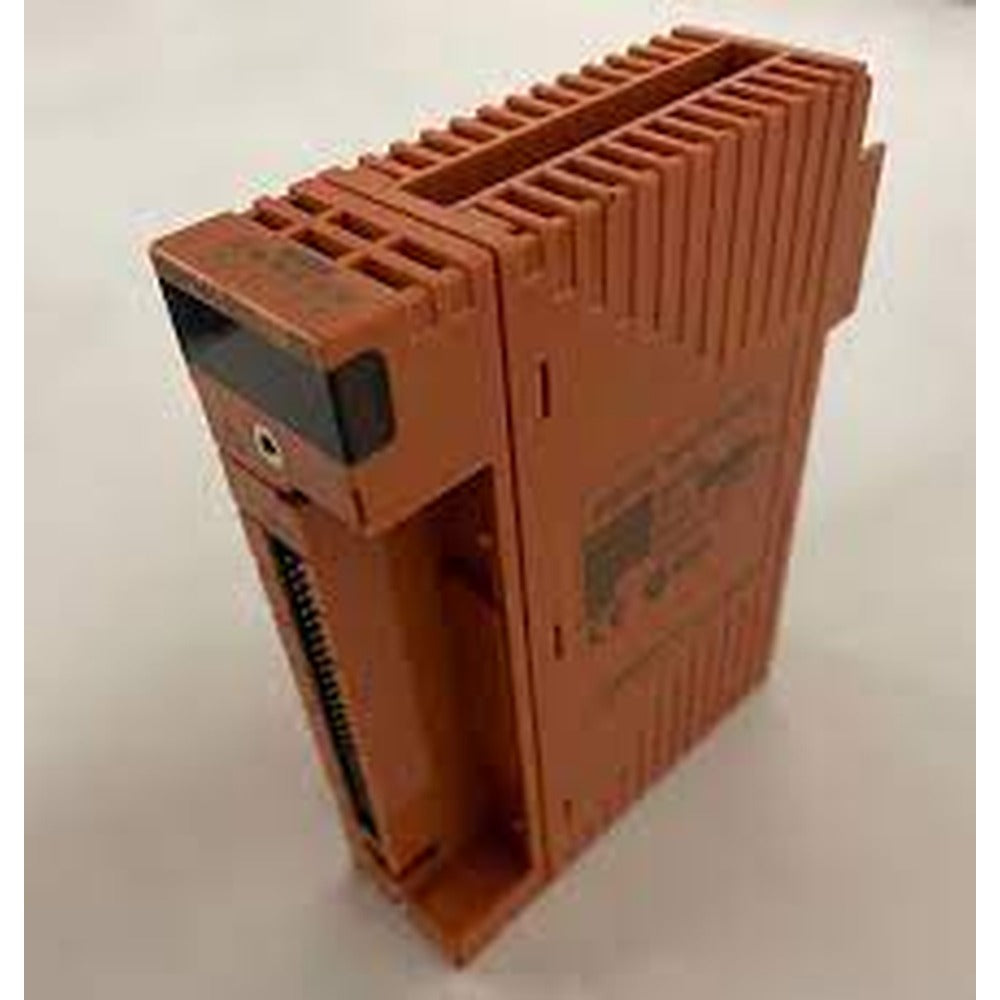

ماژول خروجی دیجیتال یوکوگاوا SDV541-S13، کاملاً نو و موجود در انبار

مدل:

SDV541-S13 ماژول خروجی دیجیتال (۱۶ کاناله، ۲۴ ولت DC، ایزولاسیون ماژول)

مشخصات اقلام:

• تعداد خروجی‌ها: ۱۶ کانال، ایزولاسیون ماژول (*3)
• ولتاژ خروجی: ۲۴ ولت DC
• افت ولتاژ خروجی: حداکثر ۱ ولت
• مشخصات منبع تغذیه خارجی: ۲۴ ولت DC، حداقل ۳٫۴ آمپر
• منبع تغذیه خارجی: ۲۴ ولت DC + ۲۰٪ / -۱۰٪ (*4)، ظرفیت جریان: ۳٫۴ آمپر
• حداکثر جریان نشتی در وضعیت خاموشی خروجی: ۱٫۶ میلی‌آمپر
• قالب خروجی: منبع جریان
• حداکثر جریان بار: ۰٫۲ آمپر/خط خروجی (در مجموع ۳٫۲ آمپر در خطوط خروجی) (*3) (*5)
• حداقل جریان بار: ۳۵ میلی‌آمپر
• محدوده مقاومت بار: ۱۲۰ تا ۶۸۵ اهم (*6)
• زمان پاسخ خروجی: حداکثر ۳۰ میلی‌ثانیه
• ولتاژ تحمل (*1) (*2): ۲ کیلوولت AC به‌مدت ۱ دقیقه بین خطوط سیگنال خروجی و سیستم، با اتصال جمعی خطوط ورودی ۱۶ نقطه‌ای (خطوط منفی) (*7)
• مصرف جریان: حداکثر ۳۰۰ میلی‌آمپر (۵ ولت DC)، حداکثر ۱۵۰ میلی‌آمپر (۲۴ ولت DC)
• وزن: تقریباً ۰٫۲۹ کیلوگرم (برای بلوک ترمینال پیچی فشاری یا کابل MIL)، تقریباً ۰٫۳۱ کیلوگرم (با آداپتور رابط کابل سیگنال اختصاصی)
• اتصال خارجی: ترمینال پیچی فشاری، کابل MIL، کابل سیگنال اختصاصی (AKB331، AKB651)

توجه:

*1: این ولتاژها مربوط به حالتی هستند که منبع تغذیه میدانی شناور استفاده می‌شود. هنگامی که منبع تغذیه میدانی زمین شود، زمین سیستم (عملکردی) به زمین میدانی متصل می‌شود و ایزوله نخواهد بود. برای مصونیت بیشتر در برابر نویز، شناور نگه‌داشتن منبع تغذیه میدانی توصیه می‌شود.

*2: اگر ولتاژ تحمل منبع تغذیه میدانی بین سمت ثانویه و زمین کمتر از مقدار نشان‌داده‌شده در جدول بالا باشد، این ولتاژها به‌عنوان ولتاژ تحمل منبع تغذیه میدانی اعمال می‌شوند.

*3: در مورد SDV541-SC، تعداد کانال‌های خروجی قابل استفاده توسط کاربر و حداکثر جریان بار محدود است. به «نمای کلی ماژول‌های ورودی/خروجی ProSafe-RS (برای FIO)» (GS 32P06K60-01EN) مراجعه کنید. *4: منبع تغذیه خارجی SDV541 با کد سبک S1 برابر با ۲۴ ولت DC ± ۵٪ است.

*5: این مقدار را، از جمله در حالت جریان هجومی یا تغییرات جریان بار، تجاوز ندهید.

*6: مقدار مقاومت بار در هر دو حالت روشن و خاموش، شامل مقاومت سیم‌کشی میدانی.

*7: هنگام اتصال ترمینال‌برد SDV541 و SED4D با استفاده از کابل سیگنال اختصاصی AKB331، ولتاژ تحمل ۵۰۰ ولت AC است (بین خطوط سیگنال خروجی و سیستم).

اگر از کابل‌های دارای کانکتور MIL استفاده شود، ولتاژ تحمل به مشخصات الکتریکی کابل آن‌ها بستگی دارد.

ماژول خروجی دیجیتال Yokogawa SDV541 دارای کدهای پسوند و کدهای گزینه متنوعی است که امکان سفارشی‌سازی بر اساس نیازهای خاص را فراهم می‌کند:

کدهای پسوند:

• -S: نوع استاندارد
• 5: برای ترمینال‌بلوک گیره فشاری یا کابل MIL بدون حفاظت در برابر انفجار
• 6: دارای آداپتور رابط کابل سیگنال و بدون حفاظت در برابر انفجار
• E: برای ترمینال‌بلوک گیره فشاری یا کابل MIL با حفاظت در برابر انفجار
• F: دارای آداپتور رابط کابل سیگنال و حفاظت در برابر انفجار
• 3: دارای استاندارد ISA G3 و دمای (۲۰- تا ۷۰ °C)
• C: دارای استاندارد ISA G3 و نصب با تراکم بالا (۲۰- تا ۷۰ ºC)

کدهای گزینه:

• /B4S00: دارای ترمینال‌بلوک گیره فشاری برای خروجی دیجیتال (بدون جاذب اضافه‌ولتاژ)
• /B4S10: دارای ترمینال‌بلوک گیره فشاری برای خروجی دیجیتال (با جاذب اضافه‌ولتاژ)
• /B4D00: دارای ترمینال‌بلوک گیره فشاری دومسیره و افزونه برای خروجی دیجیتال (بدون جاذب اضافه‌ولتاژ)
• /B4D10: دارای ترمینال‌بلوک گیره فشاری دومسیره و افزونه برای خروجی دیجیتال (با جاذب اضافه‌ولتاژ)
• /PRP: دارای پین جلوگیری از ورود اشتباه
• /CCC01: دارای پوشش کانکتور برای کابل MIL (برای کابل ریبون تخت)
• /CCC02: دارای پوشش کانکتور برای کابل MIL (برای کابل رشته‌ای مجزا)

لطفاً به محدودیت‌ها و ملاحظات ذکرشده برای کدهای پسوند و کدهای گزینه خاص، مطابق توضیحات، توجه کنید. برای مثال، هنگام انتخاب SDV541-S6 یا -SF، برخی کدهای گزینه مربوط به ترمینال‌بلوک گیره فشاری و کانکتور کابل MIL در دسترس نیستند و مکانیزمی برای جلوگیری از وارد کردن اشتباه ماژول ورودی/خروجی با استفاده از کابل سیگنال دارای کدهای گزینه خاص پشتیبانی می‌شود.

دانلود دفترچه راهنمای PDF ماژول ورودی دیجیتال Yokogawa SDV144-S13: SDV531-LE3
