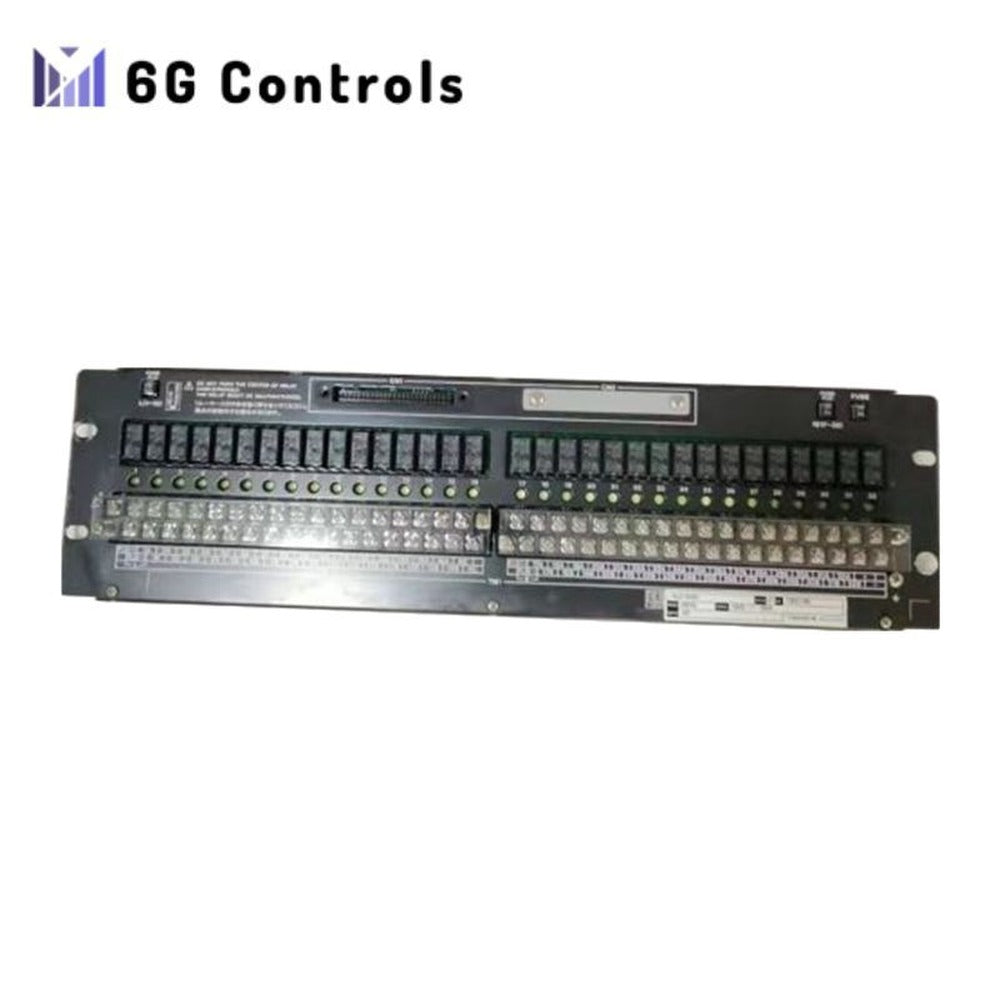

YOKOGAWA ARS15B poluvodička relejna ploča visoke kvalitete

Pregled

Yokogawa ARS15B je ploča s poluprovodničkim relejima namijenjena uporabi u podsustavu FIO sustava CENTUM VP. Služi kao sučelje između modula digitalnih ulaza/izlaza i terenskih uređaja. Ova relejna ploča može obrađivati ulazne signale kontakta ili napona s terenskih uređaja te omogućuje pouzdano preklapanje u okruženjima industrijske automatizacije.

Tehničke specifikacije

• Vrsta kontaktnog ulaza: poluprovodnički relej s jednostrukom/dvostrukom redundancijom.
• Kontaktne točke: 32 točke.
• Priključivanje terenskog uređaja: vijci M4 za priključivanje vodiča.
• Moduli:
  • ADV151 (32-točkovni digitalni ulaz).
  • ATD5A (priključni blok).
  • ADV161 (64-točkovni digitalni ulaz).
• Signalni kabeli:
  • AKB331 za 32 točke.
  • AKB337 za 64 točke.

Ulazni signal kontakta

• Signal UKLJUČENO: ≤ 200 Ω.
• Signal ISKLJUČENO: ≥ 200 kΩ.

Nazivna vrijednost vanjskog kontakta

• ARS15B-5 (48 V DC): najmanje 60 V DC, 20 mA.
• ARS15B-6 (110 V DC): najmanje 140 V DC, 20 mA.

Napajanje i potrošnja struje

• Napajanje unutarnjeg strujnog kruga: 24 V DC, maks. 0,32 A (potrebno je vanjsko napajanje).
• Napajanje terenskog uređaja:
  • ARS15B-5 (48 V DC): 48 V DC, maks. 0,5 A po vodu.
  • ARS15B-6 (110 V DC): 110 V DC, maks. 0,4 A po vodu.

Izolacija i izdržni napon

• Izolacijski otpor: ≥ 10 MΩ pri 500 V DC.
• Izdržni napon:
  • 2 kV između priključaka terenskog uređaja i kućišta.
  • 500 V između priključaka napajanja od 24 V i kućišta.
  • 2 kV između napajanja od 24 V i priključaka terenskih uređaja.

Ekološke specifikacije

• Temperatura okoline: 0 do 50 °C.
• Vlažnost: 10 do 90 % relativne vlažnosti.

Usklađenost sa standardima

• ARS15B-5 (48 V DC): Standardi elektromagnetske kompatibilnosti (CE, RCM, KC oznaka, EAC oznaka).
• ARS15B-6 (110 V DC): Sigurnosni standard (CSA), standardi elektromagnetske kompatibilnosti (RCM, KC oznaka).

Veličina i težina

• Dimenzije: W 482,6 mm x V 132,5 mm (3U).
• Težina: 2,5 kg.
